SCM Tech Z-25

Данная инструкция на русском языке предназначена для фрезерного обрабатывающего центра SCM Tech Z-25, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для фрезерного обрабатывающего центра представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (9.4 Мб, pdf) Xilog PlusСкачать инструкцию (10.8 Мб, pdf) Xilog Plus PANELMACСкачать инструкцию (2 Мб, pdf)
Страницы: Стр:
TECH Z25
RU 6 - Эксплуатация и управление станком стандартной комплектации
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 6- Pag. 11/34

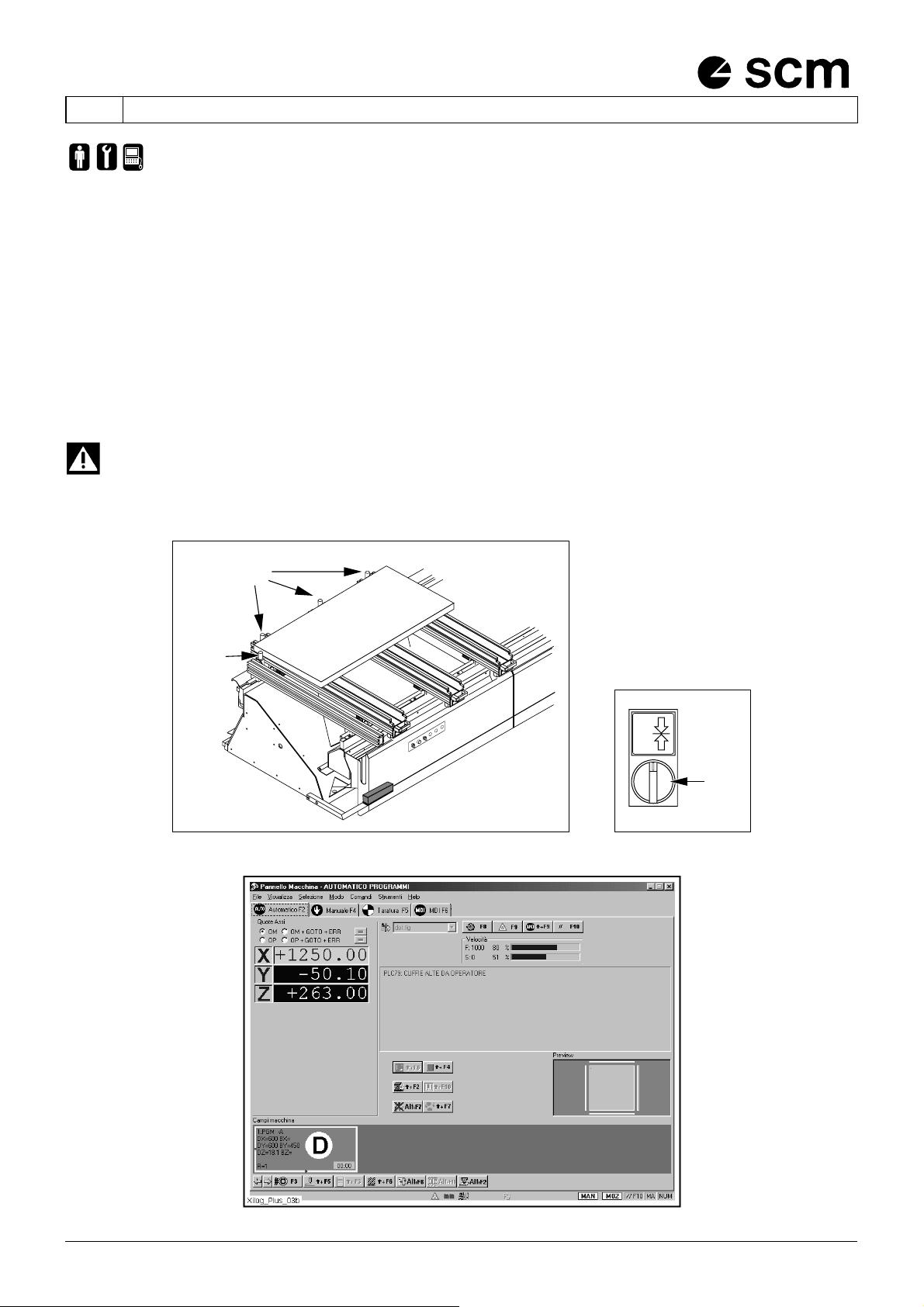

6.4.2 Позиционирование панели
(tz30_ce1.0-6.4.2)
Правильное позиционирование обрабатываемой панели на рабочих столах производите следующим
образом:
- Поднимите базирующие упоры (рабочую программу загрузите в автоматическом режиме ("Automatic")).
- Проверьте и убедитесь в том, что вакуумный насос включен.
- Сдвиньте обрабатываемую панель на рабочие столы, придвинув ее прямо к базирующим упорам В (см.
рис. 6.4.2а).
- Прижав панель к базирующим упорам, включите и выключите переключатель Р2, и тем самым включите
чашечные присоски, фиксирующие обрабатываемую панель на рабочем столе.
- В этот момент базирующие упоры втягиваются, и панель готова к обработке. При этом, если рабочая зона
сразу же готова к началу проведения рабочих операций, то программное окно D (см. рис. 6.4.2с) цифровой
системой управления становится синим; если рабочая зона не готова к началу проведения рабочих
операций, то поле D становится голубым, и предлагается сделать соответствующий выбор (это бывает,
например, когда станок в данный момент производит обработку в другой рабочей зоне).
ВНИМАНИЕ: - ПРЕЖДЕ ЧЕМ НАЧИНАТЬ РАБОЧИЕ ОПЕРАЦИИ, ЧРЕЗВЫЧАЙНО ВАЖНО
ПРОВЕРИТЬ И УБЕДИТЬСЯ В ТОМ, ЧТО ОБРАБАТЫВАЕМАЯ ПАНЕЛЬ ЗАКРЕПЛЕНА НА
РАБОЧЕС СТОЛЕ ДОЛЖНЫМ ОБРАЗОМ
B
B
$-UM411a
A
$-UM502
P2
схема. 6.4.2a схема. 6.4.2b
схема. 6.4.2c
