TECH Z25
RU 4 - Transport and machine installation
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 4- Pag. 7/22
4.2 Выбор места под станок
(tz25_ce_1.0-4.2)
Установите станок в оптимальном месте с хорошей подачей воздуха, хорошо освещенном (как минимум
300 Люкс) и с учетом установки линий подачи питания электричекой, пневматической и аспирационной.
Советуем также предусмотреть достаточно свободного пространства вокруг станка для доступности
технического обслуживания.
ПРЕДУПРЕЖДЕНИЯ:
Пол должен быть производственного типа, ровным, устойчивым и не передавать
вибрацию от других станков.
Пол должен выдерживать нагрузку в 2500 Н/м2 и,кроме того,должен быть бетонным
класса RBK250 твердостью 25 Н\мм2. Если данное условие не соблюдается, необходимо

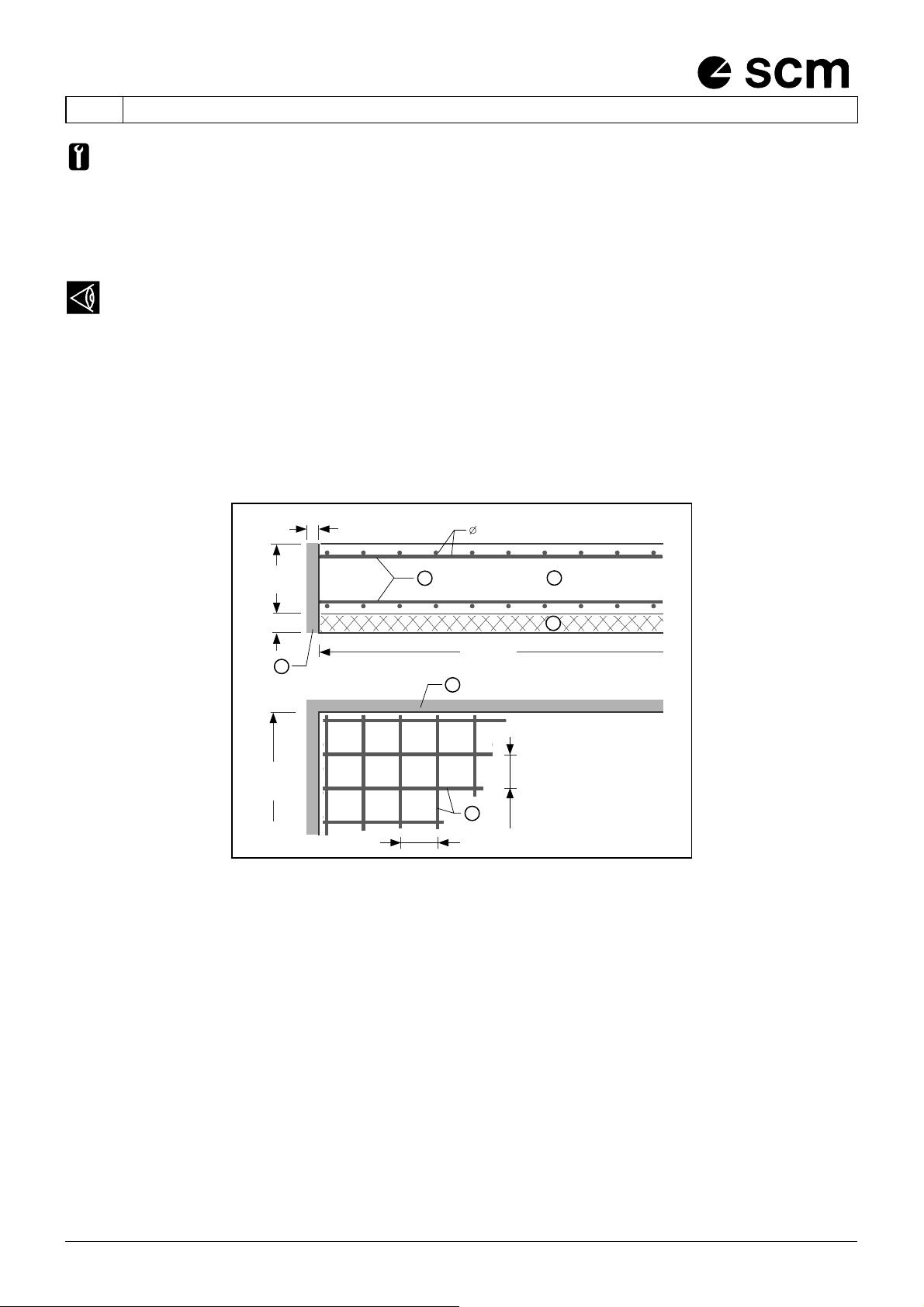

предусмотреть следующее: СХЕМА НА РИС. 4.2a ПРИВОДИТСЯ В КАЧЕСТВЕ ПРИМЕРА.
Вес станка должен быть равномерно распределен по всем стойкам станка
УСТАНОВКА СТАНКА НА ПЕРЕКРЫТИЯХ НЕ РЕКОМЕНДУЕТСЯ: ПЕРЕКРЫТИЯ ПО СВОЕЙ
СТРУКТУРЕ ОЧЕНЬ ГИБКИЕ И ПЕРЕДАЮТ ВИБРАЦИИ.
8
200
200
1300
4000
100
40
300
$-UM321d
B
A
C
D
C
D
схема. 4.2a
A) Бетон тонкий пропорционированный кг 200/м3
B) Бетон RBK 25 Н/мм2 , укрепленный железом FeB32K
C) Сеть из железной проволоки FeB32K диаметром 8 мм или эквивалентная металлическая сварная
сеть
D) Полистирол толщиной 40мм или эквивалентный изоляционный материал
Для достижения максимальной прочности структуры, станок может быть закреплен на полу.
Компания SCM советует выполнить данную операцию для поддержания уровня выравнивания,
зафиксированного при установке станка.
Рядом с опорными стойками находятся отверстия для крепления, осуществляемого с помощью
закрепленных болтов или пробок с расширением.
