TECH Z25
RU 5 - Описание команд
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 5- Pag. 11/16

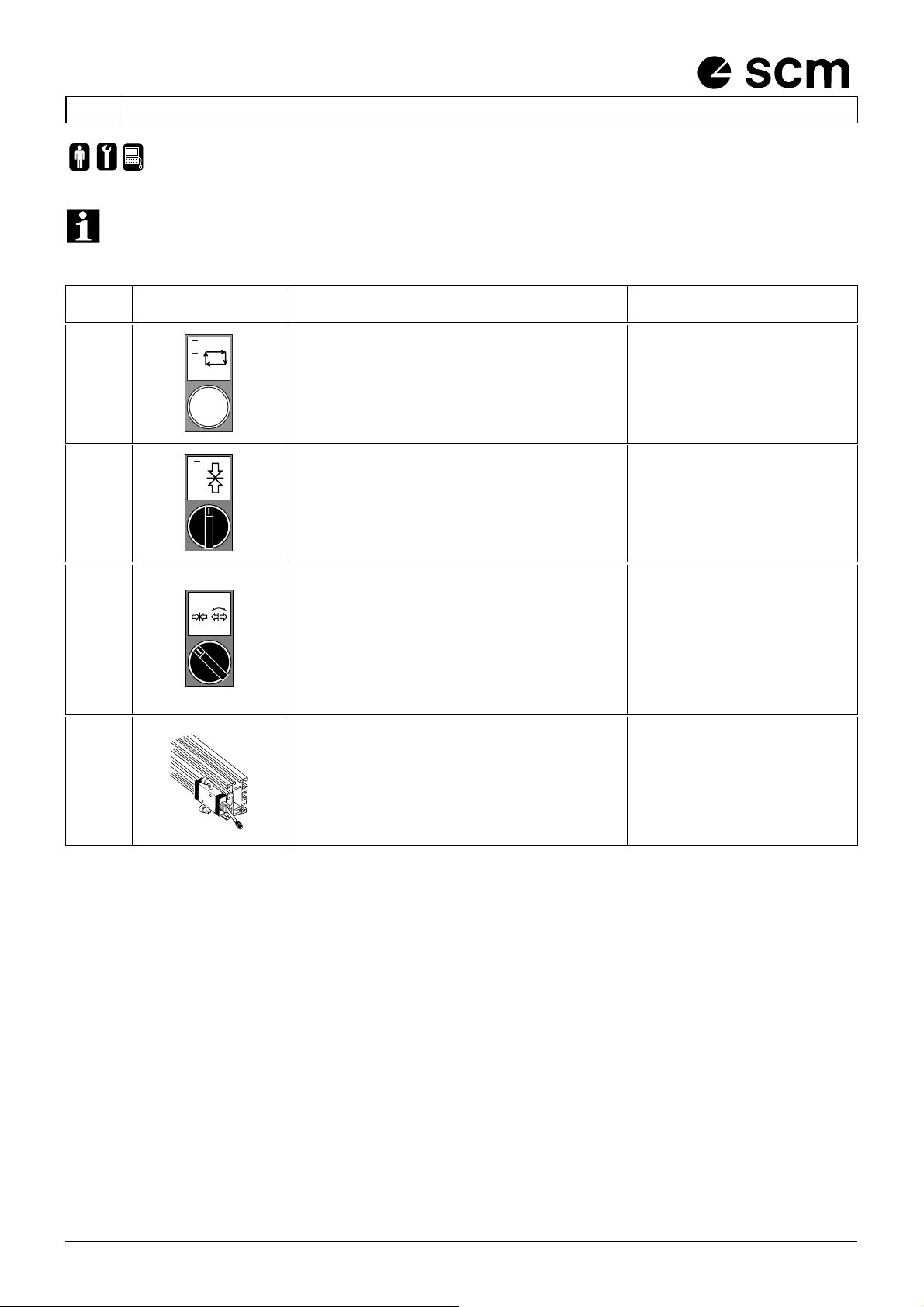

5.4 Управление рабочими столами
(tz30_ce_1.0-5.4)
The working table may change as far as the machine composition is concerned and it can be
replaced by the following devices.
Rif. Изображение Описание/Функция Использование и/или
назначение
40
CMD_40
A
I
E
Белая кнопка /
Управляют стартом цикла (кнопка
для каждого рабочего поля)
41
CMD_41
A
Трехпозиционный переключатель /
Включает\отключает вакуумную
систему рабочих столов\ вакуумные
чашки
42
CMD_42
Двухпозиционный переключатель /
Управляет многофункциональными
вакуумными чашками
В положении >|<
опускает чашку и
блокирует ее
В положении <= =>
разблокирует чашку и
поднимает ее
43
CMD_50
Пневматический клапан с двумя
каналами (рабочие столы TV-опция)
Служит для
блокировки\разблокировки
вакуумных чашек
