TECH Z25
8.9 - Сверлильная голова с 12/15/18 вертикальными независимыми
шпинделями - Rel. 1.3
RU
Chap. 8.9 - Page. 4/16 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
8.9.1.1 Устройства безопасности
(t12/15/18m_1.0_8911)
СВЕРЛИЛЬНАЯ ГОЛОВА:
Число шпинделей 12 вертикальных (8 по X - 5 по Y)
15 вертикальных (9 по X - 7 по Y)
18 вертикальных (12 по X - 7 по Y)
6 горизонтальных (2+2 по X / 1+1 по Y)
Межосевое расстояние 32mm
Переходник шпинделя винтовое отверстие M10 правое и левое
Скорость вращения шпинделей 4000об\мин
Мощность двигателя 2,2кВт (3л.с.)
Вертикальный ход по оси Z с ЧПУ 200mm
Вертикальный пневматический ход каждого шпинделя 60mm

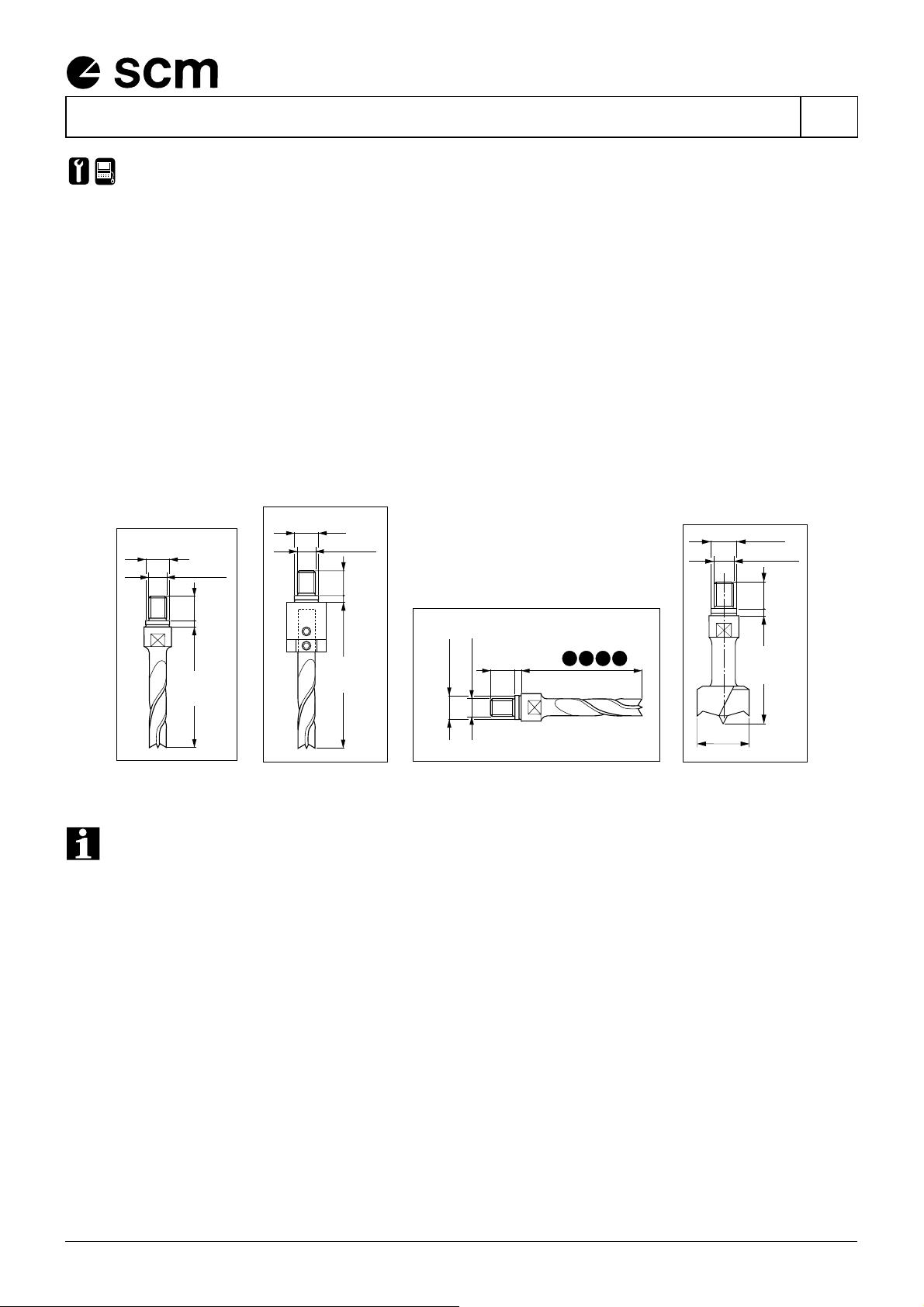

Макс. длина сверел см. Рис.
Максимальные размеры сверл
Ø11
h7
M10
(L-R)
13
4
MAX
80
$-UM17c
MAX
80
$-UM272
Ø11
h7
M10
(L-R)
13
4
Ø11
h7
M10
(L-R)
13 4H =
$-UM16d
ABCD
Ø11h7
M10 (L-R)
Ø MAX
35
13
4
MAX
80
$-UM15B
схема. 2a схема. 2b схема. 2c схема. 2d
ПРИМЕЧАНИЕ: если расстояние между шпинделями равно 32мм, невозможно установить
два сверла рядом, сумма диаметров которых была бы равна или больше 64мм.
