TECH Z25
9.25 - Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с передним магазином
7 positions (опция) - Rel. 3.1
RU
Chap. 9.25 - Page. 2/24 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

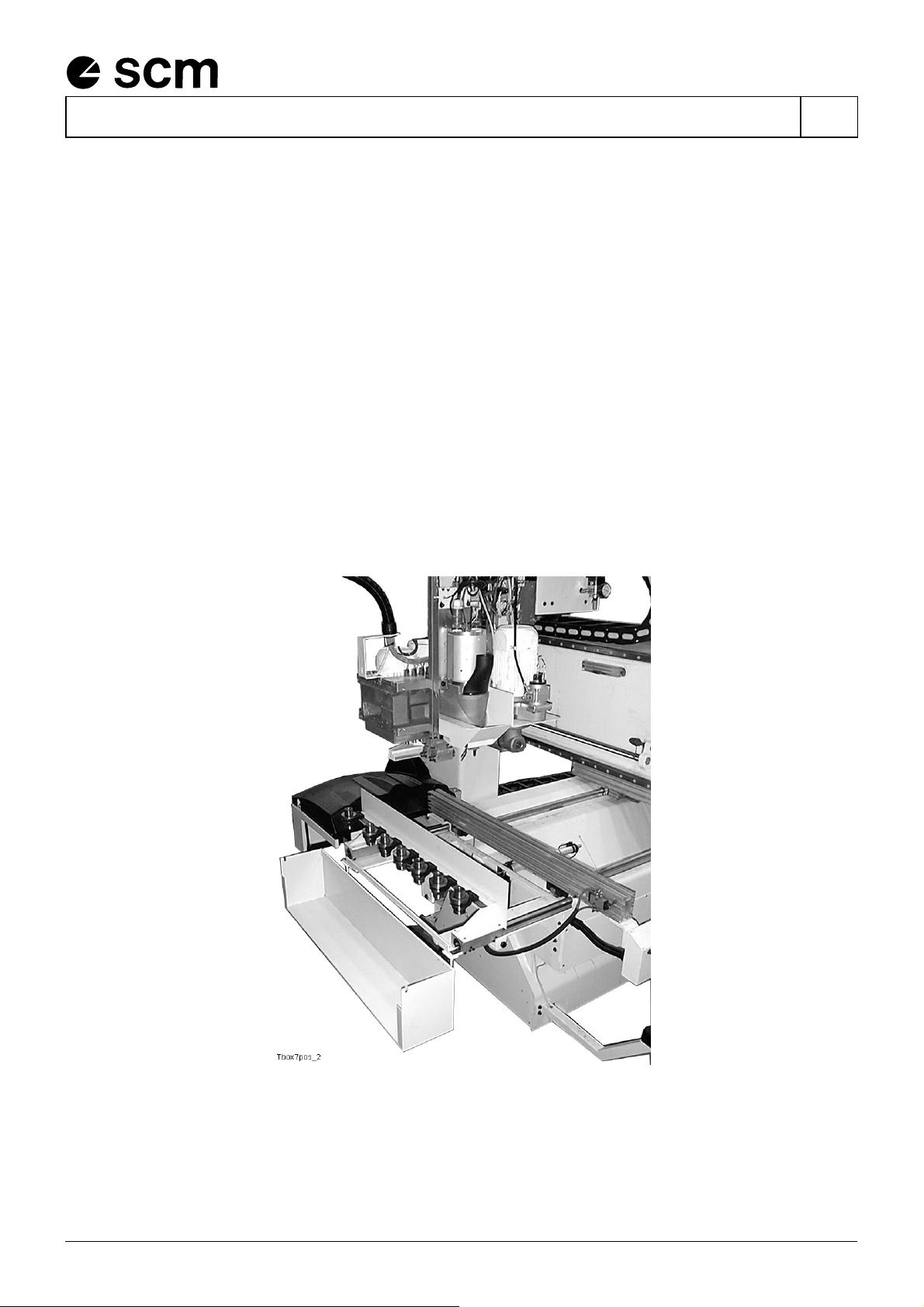

9.25 Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с
передним магазином 7 positions (опция)
(212008a)
Эта рабочая группа состоит из эл.шпинделя для инструментов с переходником HSK63 и из
инструментального магазина с 7-мя позициями для автоматической смены инструмнта.
Эл.шпиндель оснащен устройством блокировки (для конусных переходников, соответствующих нормам DIN
69893) инструментального конуса. Тяга (расположенная внутри шпинделя и натянутая зачсет пружины)
обеспечивает соединение между конусами и т.о. передачу всей мощности двигателя.
Специальные микровыключатели сообщают ЧПУ о произведении безопасной блокировки переходника, о
произведенной разблокировке (переходника), а также об остановке или вращении эл.шпинделя: при
отсутствии данной информации или при наличии неверных данных производится остановка цикла
обработки.
Подача воздуха изнутри шпинделя обеспечивает чистоту двух инструментальных конусов (инструмент и
шпиндель) во время соединения.
ЧПУ запрограммироавн для обеспечения запуска шпинделя только при наличии инструментального конуса
правильным образом сцепленного: если данное условие не выполняется, оператор получает сообщение
об этом с ЧПУ.
схема. 1
