TECH Z25
RU 7.8 - Standard work table - SCM - Rel. 1.0
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 7.8 - Pag. 9/12
7.8.3 устройства крепления обрабатываемых элементов
(a632_ceb1.0-7.1.4)
В качестве опционных устройств компания SCM может поставлять различные элементы, предназначенные
для крепления обрабатываемых элементов на рабочем столе станка. Наиболее используемые из них
следующие:
- насадки для контурной обработки;
- насадки для обработки малоразмерных элементов;
- устройства для крепления узких элементов

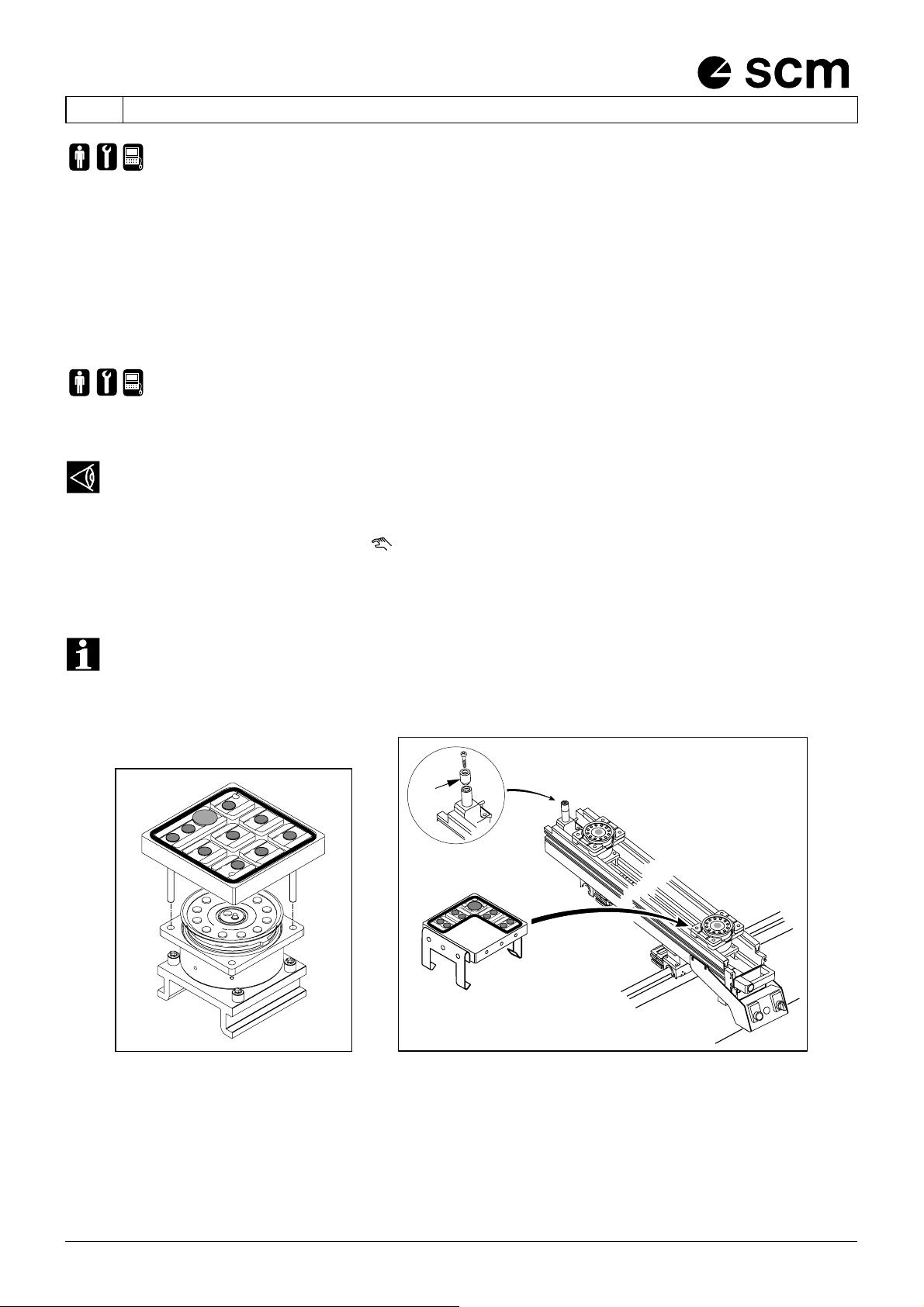

7.8.3.1 Насадки для контурной обработки или для крепления
малых элементов
(tz30_ce1.0-7.8.3.1)
ВНИМАНИЕ:
- на стадиях наладки и оснастки убедиться, что станок находится в аварийном режиме
(нажать красную кнопку на панели управления) или в режиме "оснастка" (повернуть
переключатель "S" в позицию и вынуть ключ)
- все операции должны производиться оператором станка
Для установки этих насадок достаточно просто вдавить их на соответствующее посадочное место
ПРЕДУПРЕЖДЕНИЕ: В этом случае следует не забыть установить на опорном упоре
удлинитель F и модифицировать установочные данные в программе ("HEADER") или
сместить обрабатываемую панель (+25 мм).
$-UM289a
F
$-UM404s
схема. 11 схема. 11a
