TECH Z25
8.9 - Сверлильная голова с 12/15/18 вертикальными независимыми
шпинделями - Rel. 1.3
RU
Chap. 8.9 - Page. 14/16 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
-
(t12/18m_1.1_8.3.3a)
каждые 800-1000 часов (полугодовое тех.обслуживание):
смазка рабочей головы с 12\18 шпинделями:
для правильной смазки действуйте следующим образом:
- на шпиндель, как можно ближе к приводу, установите винт M10, достаточно длинный для последующего
крепления устройства закрутки или пневматической дрели
- установите устройство закрутки или пневматическую дрель (выполняет клиент) к винту A для вращения
эл.шпинделя (рекомендуемое вращение - 200-500 об\мин)
-заполнить каждый смазчик T (рис. 13) около 10см3 смазочного вещества (около 14 накачек - тип KLUBER
ISOFLEX NBU15).
- с помощью пневматического устройства закрутки, предварительно установленного, вращайте шпиндели
рабочей головы как минимум в течение 2 минут т.о., чтобы получить правильное распределение
смазочного вещества.
ПРЕДУПРЕЖДЕНИЕ: если данная операция не выполняется, и вращение рабочей головы
осуществляется при включенном двигателе, введенное смазочное вещество сразу же
вышло бы, и механизм остался бы несмазанным.
ПРИМЕЧАНИЕ: вышеуказанные операции должны производиться 4/5 раз, чтобы смазать
рабочую голову 40/50см3 смазочного вещества.
Оптимальным является метод, когда шпиндели вращаются с помощью пневматической
дрели, в то время как смазочное вещество закачивается в смазчик.
Q
T
TFV_Auth_18m_01
A

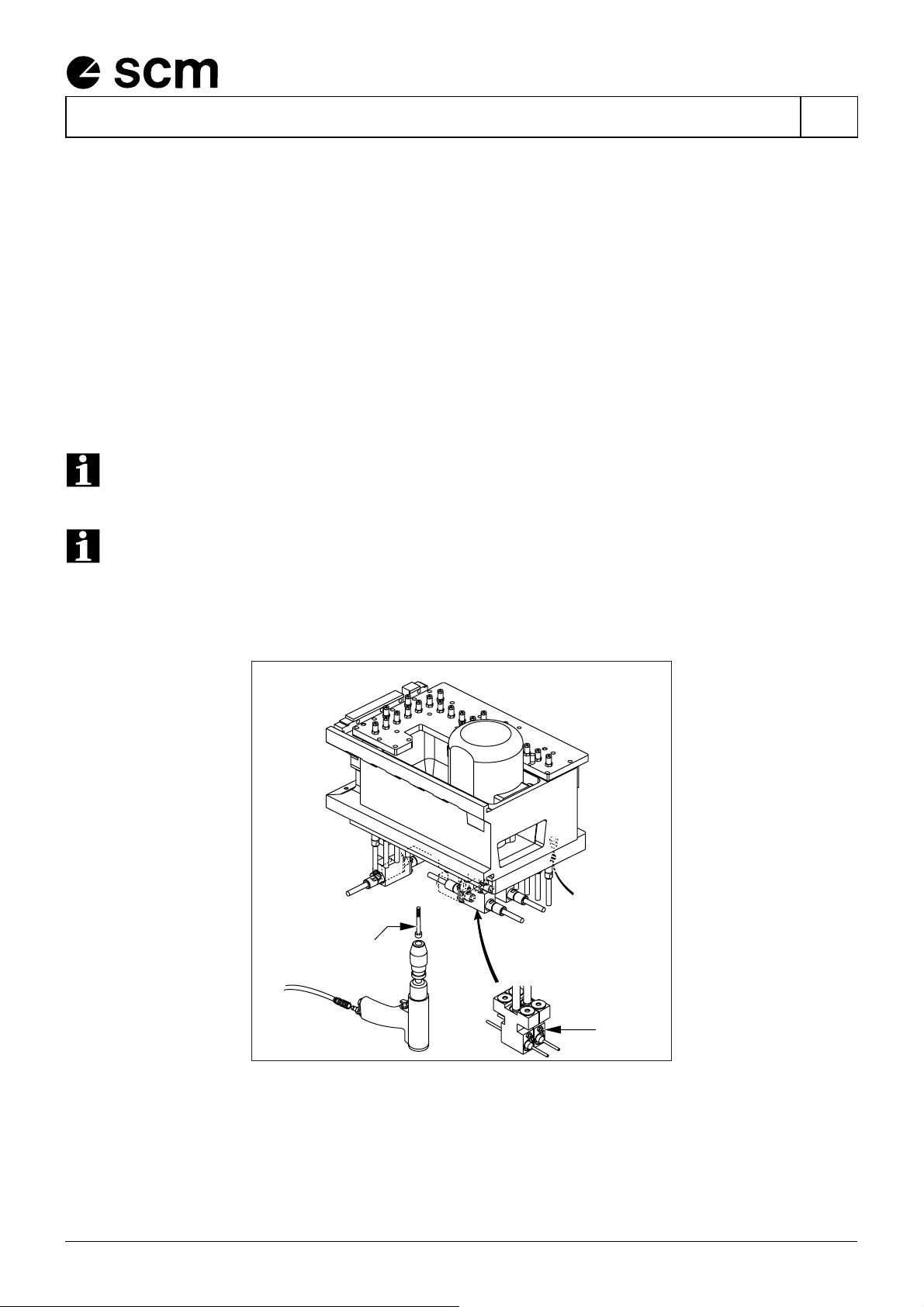

схема. 13
-
(t12/18m_1.0_8.3.3b)
каждые 800-1000 часов:
смазка горизонтальных голов:
- заполнить каждый смазчик Q (рис. 13) около 2см3 смазочного вещества (примерно 3 накачки - тип
KLUBER ISOFLEX NBU15).
