TECH Z25
RU 7.8 - Standard work table - SCM - Rel. 1.0
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 7.8 - Pag. 11/12
7.8.3.2 Устройства для крепления узких элементов
(a632_ceb1.0-7.1.4.2)
ВНИМАНИЕ:
- на стадиях наладки и оснастки убедиться, что станок находится в аварийном режиме
(нажать красную кнопку на панели управления) или в режиме "оснастка" (повернуть
переключатель "S" в позицию и вынуть ключ)
- все операции должны производиться оператором станка

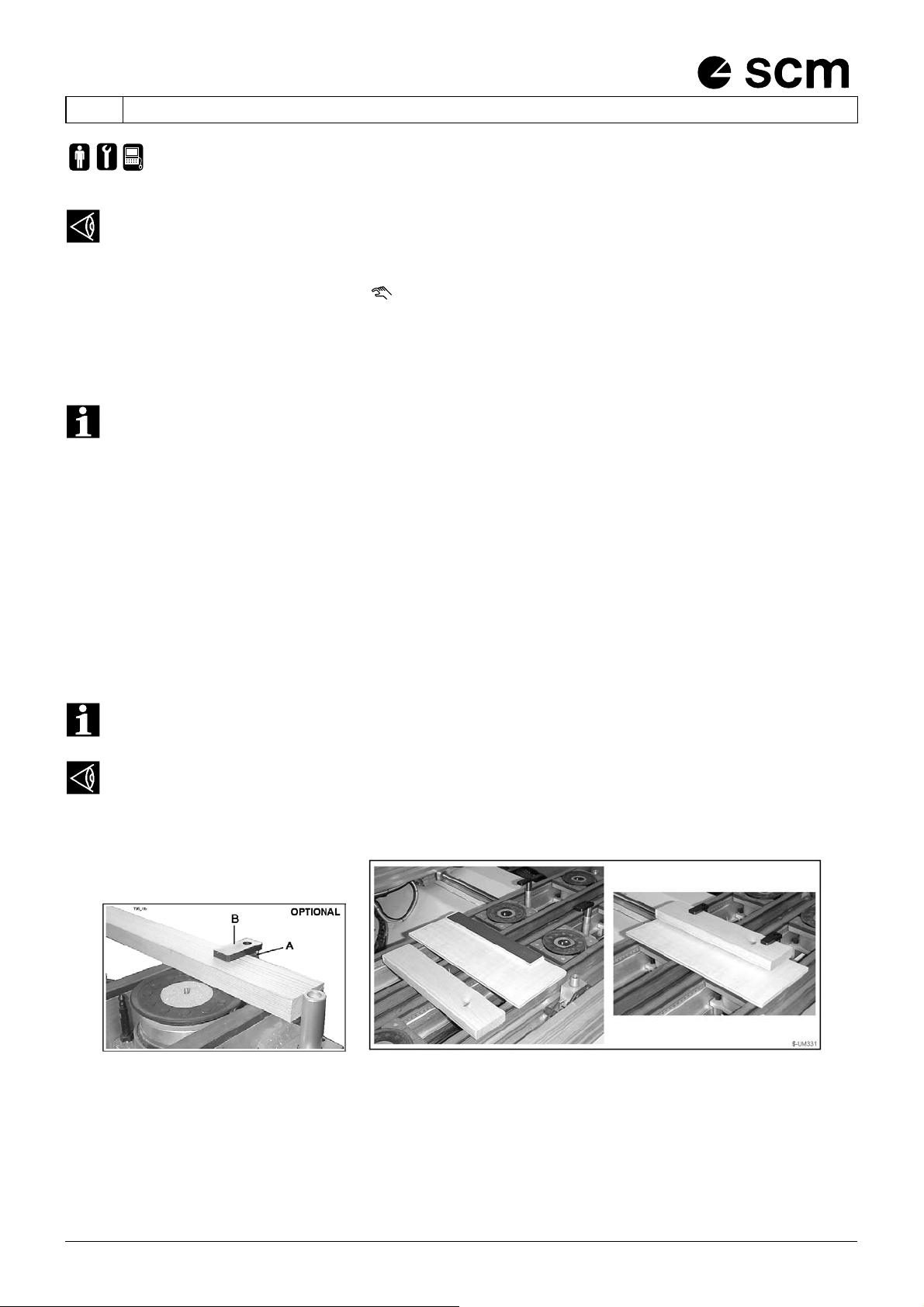

При установке устройств на опорный упор устанавливается удлинитель А (см. рис. 12), к которому
присоединена ограничительная скобка В.
ПРЕДУПРЕЖДЕНИЕ:
С помощью этих устройств производится крепление обрабатываемого элемента,
ограниченного упорами, для которого обработка должна быть "легкой", а рабочее усилие
должно быть направлено к упорам. ПРЕЖДЕ ЧЕМ НАЧИНАТЬ ВЫПОЛНЕНИЕ ОПЕРАЦИЙ
СЛЕДУЕТ РУКОЙ ПРОВЕРИТЬ КРЕПЛЕНИЕ ОБРАБАТЫВАЕМОГО ЭЛЕМЕНТА.
Для правильного использования этих устройств проделайте следующее:
- - между рабочей плоскостью и обрабатываемым элементом вставьте промежуточную забракованную
панель, на которую для увеличения трения контактной поверхности приклейте лист абразивной бумаги
(кроме того, эта панель будет использоваться также в качестве увеличителя высоты обрабатываемого
элемента, для этого она может быть использована несколько раз (см. рис. 13);
- размеры панели должны быть такими, чтобы она могла быть закреплена с помощью чашечных присосок,
таким образом под обрабатываемым элементом будет достаточно контактной поверхности с высоким
коэффициентом трения.
ПРЕДУПРЕЖДЕНИЕ: В этом случае следует не забыть модифицировать установочные
данные в программе ("HEADER") или сместить обрабатываемую панель.
ВНИМАНИЕ: СЛЕДУЕТ ОБРАЩАТЬ ВНИМАНИЕ НА ТО, ЧТОБЫ ГЛУБИНА ОБРАБОТКИ НЕ
БЫЛА СЛИШКОМ БОЛЬШОЙ ВО ИЗБЕЖАНИЕ "ПРОРЫВА" ПРОМЕЖУТОЧНОЙ ПАНЕЛИ И
КАСАНИЯ ИНСТРУМЕНТОМ ПОВЕРХНОСТИ РАБОЧЕГО СТОЛА ИЛИ ЧАШЕЧНЫХ ПРИСОСОК.
схема. 12 схема. 13
