20.4.2 Устройство централизованной смазки (опция)
(a632_ceb1.0-20.4.2)
Центральное смазочное устройство используется для автоматизации процесса смазки на устройствах
перемещения осей X-Y-Z.
Оно состоит из емкости для смазки A (Схема. 20.4.2a), пневматического насоса B, микровыключателя C
для оповещения о том, что емкость для смазки пуста, и различных распределительных устройств.
Над распределительным устройством установлен микровыключатель для обеспечения безошибочного
выполнения цикла смазки.
Автоматизация осуществляется с помощью цифрового управления: приведение в действие насоса и вывод
сообщения N° PLC73 (Выполняется смазка).

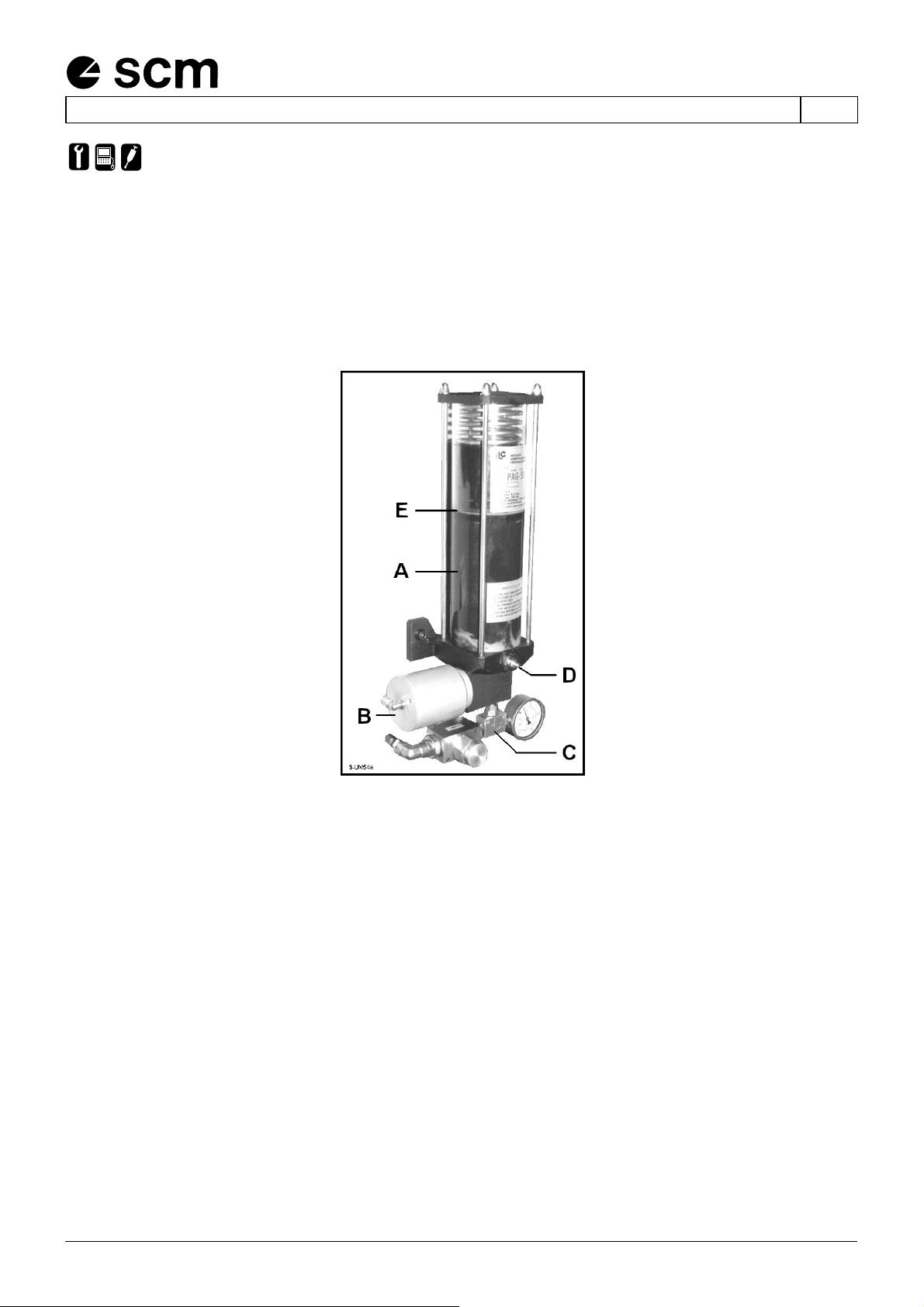

схема. 20.4.2a
Если на экран дисплея оператора появилось сообщение N° PLC74 ("Неисправность системы смазки"), то
это может быть по двум причинам:
1 - опустошение резервуара со смазкой;
2 - неисправность устройств системы смазки
- В первом случае достаточно заполнить резервуар новой смазкой через масленку D.
При заполнении стакана излишняя смазка выходит через отверстие Е
Не рекомендуется наполнять резервуар до предела, что может вывести из строя уплотнительные
прокладки.
- Во втором случае случается, что микровыключатель, установленный на распределителе, не "чувствует"
поступления смазки. В таком случае следует поступить следующим образом:
- завершить рабочие операции на станке;
- нажать кнопку <STOP> на панели управления системы цифрового управления, чтобы убрать
сообщение о неисправности;
- проконтролировать появление сообщения N° PLC74 при последующем рабочем цикле смазки;
- если сообщение о неисправности появляется снова, то прежде всего необходимо проверить
целостность цепей подсоединения микровыключателей, правильное функционирование
микровыключателей и, наконец, возможное наличие препятствий по всему ходу устройства.
