TECH Z25
RU 2 - Устройств безопасности
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 2- Pag. 7/8

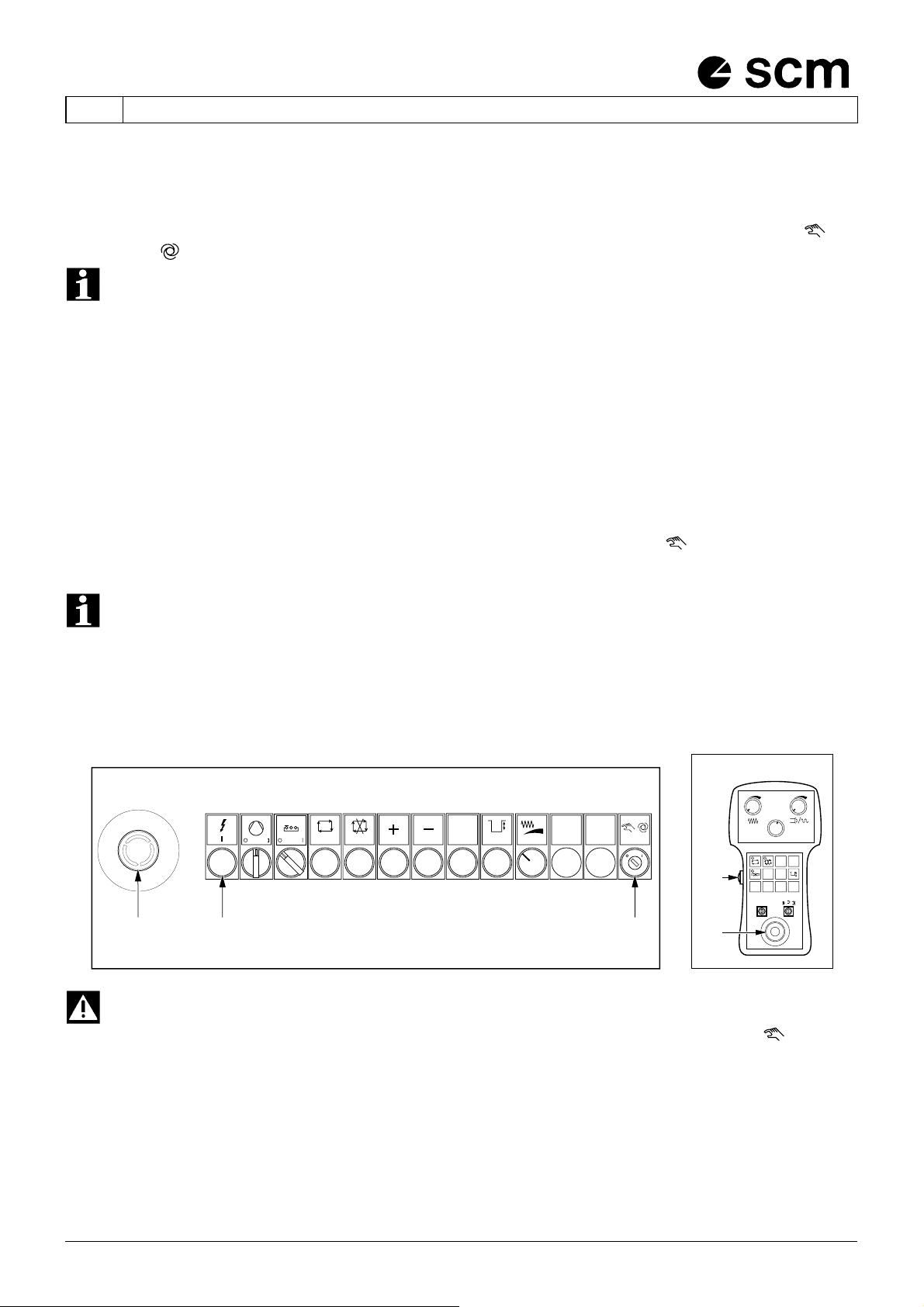

2.1.6 Общая защита "MODO" или "SETTING" Общая защита
"Установок"
(tz25_ce_1.0-2.1.6)
На эл.шкафе имеется переключатель S "режима" (Рис. 2.1.5a) для работы в режиме "настройка" или
"обработка" .
ПРИМЕЧАНИЕ:
- В режиме "настройка" исключается вращение инструментов и перемещение осей
ограничивается до 2м/мин; точнее:
- В режиме "настройка" и с ЧПУ в автоматическом режиме, при старте обработке
включается экстренная остановка станка: нажмите кнопку R для отмены остановки
станка и функциональную клавишу F10 (на клавиатуре) для активации рабочих групп и
ЧПУ
- В режиме "настройка" и с ЧПУ в ручном режиме можно выполнять все функции, за
исключением активации всех электродвигателей; при попытке включения
электродвигателей из меню MDI (Ручные тесты), приводится в действие экстренная
остановка станка: для отмены остановки нажмите белую кнопку R
- в режиме настройки открывание дверцы в рабочую группу не включает аварийного
состояния станка
- если переключатель setting "S1" установлен в положение открытие дверцы
ограждения не вызывает включения экстренной остановки станка.
ПРИМЕЧАНИЕ: ПРИ ПОДВИЖНОЙ КЛАВИАТУРЕ (рис. 2.16b) - ОПЦИЯ
- для перемещения осей (в ручном режиме с помощью клавиш "+"и "-" или в MDI,
подтверждая команду кнопкой "start ciclo"-"начало цикла"), необходимо нажать и
удерживать кнопку S2. если кнопку S2 отпустить во время перемещения оси, включается
экстренная остановка станка: для вывода станка из состояния экстренной остановки
нажмите белую кнопку R.
E
M
E
R
G
E
N
C
Y
S
T
O
P
A
R
R
E
T
D
'
U
R
G
E
N
C
E
N
O
T
A
U
S
Tech_Z25_03
F1
V
0I
R S1
S2
OPTIONAL
F7 F8
F4 F5
F1 F2
F3 F6
JOG + JOG -
ZV
Y
X
A
B
Z
2
Z
3
Z
4
Z
5
WC
V1
Tech_Z25_07
схема. 2.1.6a схема. 2.1.6b
ATTENZIONE: Nel caso occorra eseguire operazioni di controllo, cambio utensili, manutenzione o
altro in modalitа "regolazione" , и obbligatorio ( dopo aver posizionato il selettore su ) estrarre
la chiave in modo che nessuno possa riavviare per errore la macchina.
