TECH Z25
8.9 - Сверлильная голова с 12/15/18 вертикальными независимыми
шпинделями - Rel. 1.3
RU
Chap. 8.9 - Page. 10/16 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
8.9.2.2 Установка сверлильного инструмента в
горизонтальные-вертикальные шпиндели
(t12/18m_1.0_8.3.2.2)
ВНИМАНИЕ:
- перед выполнением настроечных операций и операций по установке инструментов
следует убедиться в том, что станок находится в "аварийном" режиме (для чего нужно
нажать красную грибообразную кнопку на панели управления) или в установочном режиме
(для чего переключатель установки необходимо повернуть в положение а ключ затем
извлечь);
- необходимо, чтобы все операции по подготовке станка к работе производил сам
оператор станка.
ПРЕДУПРЕЖДЕНИЕ: каждый раз при замене инструмента проверяйте его размеры и
указывайте их в параметрах оснащения: см. инструкцию по программированию Xilog.
Для установки сверл необходимо приготовить следующие вспомогательные приспособления:
- гаечный ключ на 15* мм;
- блокировочный штырь шпинделя
- гаечный ключ на 13-17 мм
* Размер можно варьировать в зависимости от размера хвостовика сверла.
Устанавливайте сверла в шпиндель в следующей последовательности:
- вверните сверла правого вращения в шпиндели R, а сверла левого вращения - в шпиндели L (см. гл.
8.х.1.1)

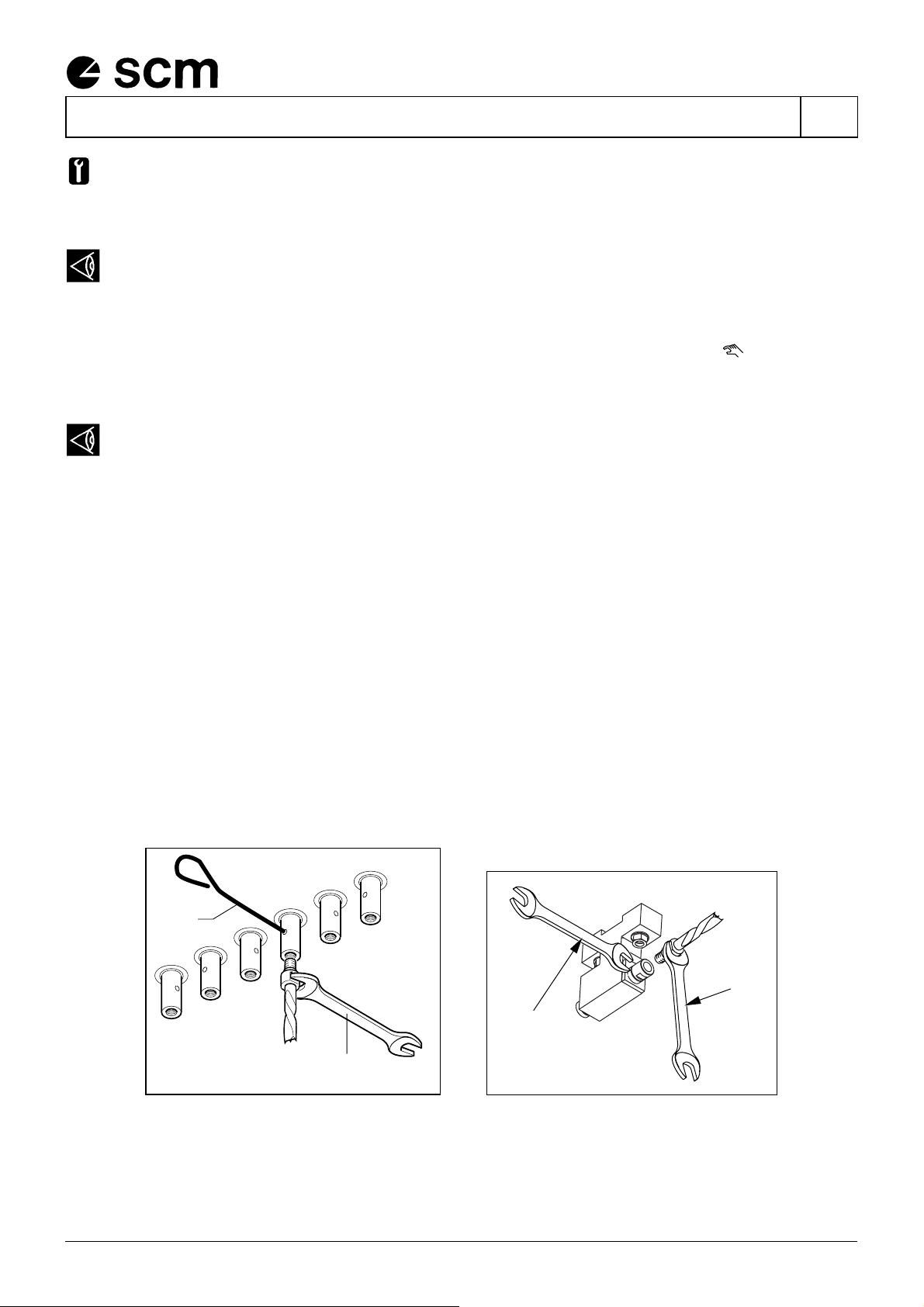

- Затягивайте сверла гаечным ключом А (см. рис. 10), заблокировав вращение соответствующего шпинделя
блокировочным штырем В из инструментального комплекта.
- Затягивайте сверла гаечным ключом А1 (см. рис. 10а), заблокировав вращение соответствующего
шпинделя гаечным ключем В1.
$-UM356
A
B
$-UM290
A1
B1
схема. 10 схема. 10a
