TECH Z25
9.25 - Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с передним магазином
7 positions (опция) - Rel. 3.1
RU
Chap. 9.25 - Page. 8/24 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

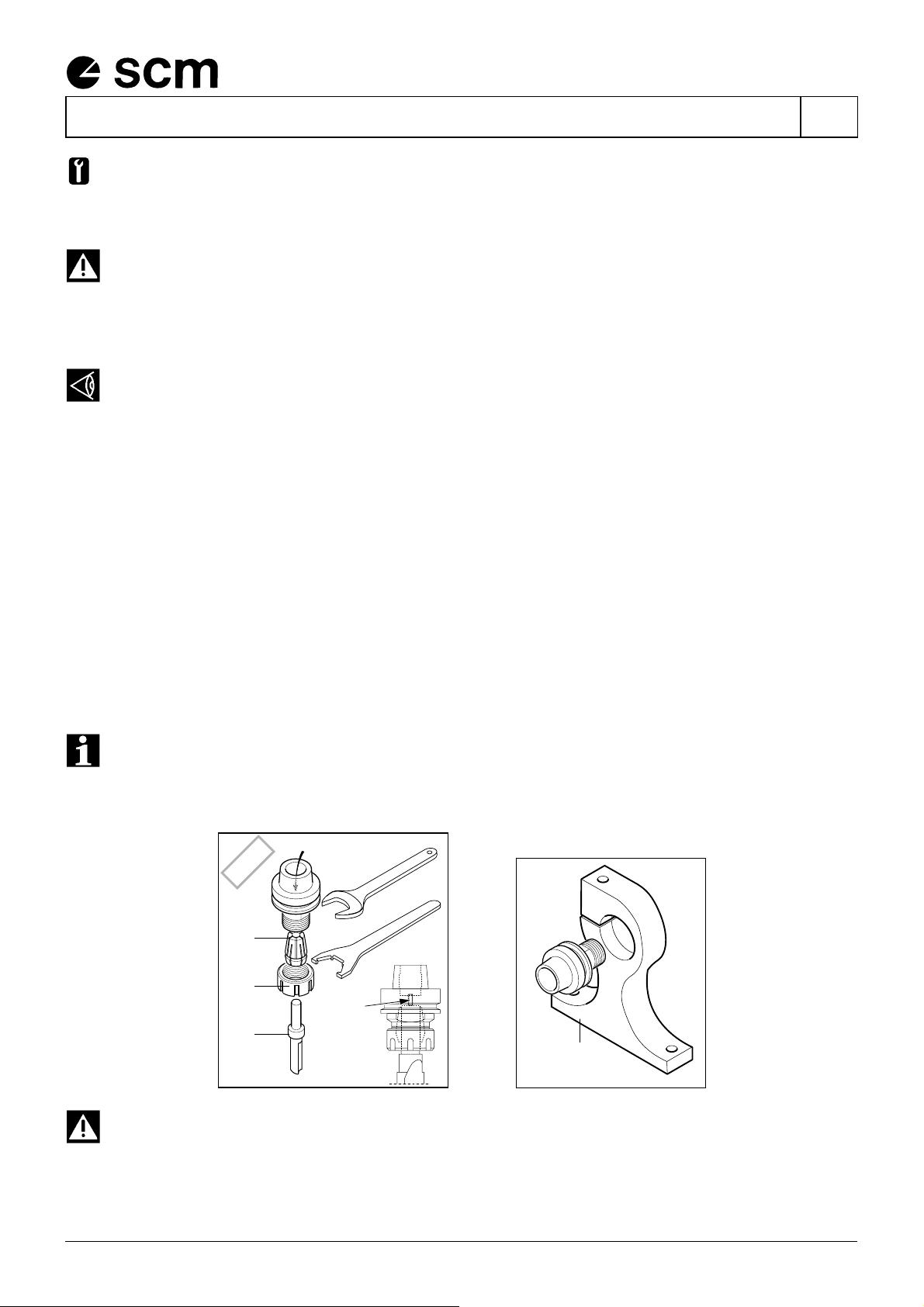

9.25.2.2 Установка фрез в инструментальные шпиндели с
системой крепления HSK63
(r_10_hsk63_3.30.2.2)
ВНИМАНИЕ:
Установка\снятие фрез с инструментальных шпинделей не должна выполняться на
станке.
Инструментальный шпиндель должен быть снят с рабочей группы. Установка\снятие
фрез с инструментальных шпинделей должна выполняться на верстаке
ПРЕДУПРЕЖДЕНИЕ: каждый раз при замене инструмента проверяйте его размеры и
указывайте их в параметрах оснащения: см. инструкцию по программированию Xilog.
Для установки фрезы необходимо приготовить следующие вспомогательные приспособления:
- гаечный ключ на 45-50 мм;
- гаечный ключ на 36 мм или зажимное приспособление М (см. рис. 6).
Установку в инструментальный патрон шпинделя фрезы с цилиндрическим хвостовиком проводите в
следующей последовательности:
- полностью свинтите зажимное кольцо А (см. рис. 5);
- возьмите из поставленного со станком инструментального комплекта цангу В с отверстием и наденьте ее
на хвостовик устанавливаемого инструмента (на цанге должна быть обозначена величина диаметра,
равного или чуть меньшего, чем размер хвостовика устанавливаемого инструмента, например, хвостовик
O20 ® цанга 19-20);
- вставьте цангу В с натягом в зажимное кольцо А;
- наверните зажимное кольцо А без натяга;
- вставьте инструмент С в цангу
- зафиксируйте шпиндель гаечным ключом или установите его в зажимное приспособление М и секторным
ключом заверните зажимное кольцо до конца;
установите инструментальный патрон в электрошпиндель
ПРЕДУПРЕЖДЕНИЕ: убедитесь, что установочный винт D установлен на
инструментальном шпинделе: его отсутствие может вызвать попадание пыли внутрь
эл.шпинделя и повлечь неисправности и поломку.
$-CR86
$-CCR85
B
A
C
D
D
$-UM297a
HSK
M
$-UM298
схема. 5 схема. 6
убедитесь, что направление вращения\обработки инструмента совместимо с системой
блокировки (зажимное кольцо или винт); инструмент, ведущий обработку с правым
вращением, предусматривает зажимное кольцо или винт с правой резьбой.
