TECH Z25
9.25 - Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с передним магазином
7 positions (опция) - Rel. 3.1
RU
Chap. 9.25 - Page. 10/24 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
1) в первом случае нужно действовать следующим образом:
Станок останавливается в ожидании загрузки внешнего инструмента (каретка по оси "Y" перемещается
вперед, и ЧПУ визуализирует сообщение "PLC82 / 86" - CAMBIO UTENSILE MANUALE ELETTROMANDRINO
..\ ПЛК82\86 - РУЧНАЯ СМЕНА ИНСТРУМЕНТА ЭЛЕКТРОШПИНДЕЛЯ)
ВНИМАНИЕ: ВЫПОЛНЯЙТЕ В ТОЧНОСТИ ИСКЛЮЧИТЕЛЬНО ОПЕРАЦИИ, ПРИВЕДЕННЫЕ
НИЖЕ
ПРИМЕЧАНИЕ:
- убедитесь, что конусный переходник хорошо очищен, что отсутствуют ржавчина и
вмятины
- проверьте также конический паз шпинделя
ПРЕДУПРЕЖДЕНИЕ: пользуйтесь перчатками при необходимости поддерживания
инструментов в зоне распила.
- переместите на

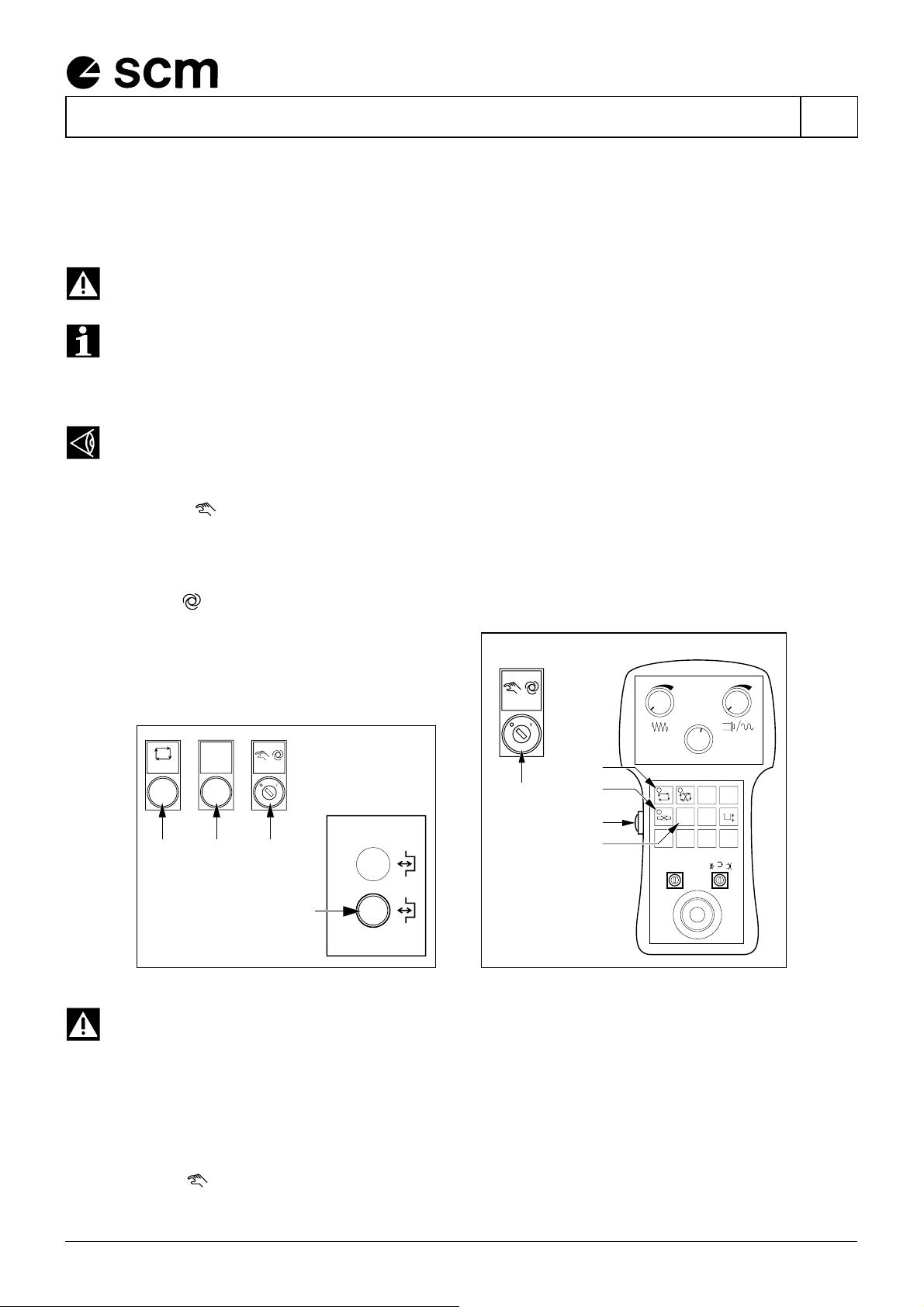

переключатель настройки S (рис. 8)
- откройте дверцу доступа к эл.шпинделю
- нажмите кнопку A для открытия цанги эл.шпинделя
- установите инструмент и закройте цангу с помощью кнопки A
- закройте дверцу и выйдите из зоны обработки станка
- установите на переключатель настройки S.
A
$-UM271c
S
F1
0I
F1P
$-UM344Pb
S
0I
F7 F8
F4 F5
F1 F2
F3 F6
JOG + JOG -
ZV
Y
X
A
B
Z
2
Z
3
Z
4
Z
5
WC
P
A
F1
S2
OPTIONAL
схема. 8 схема. 8
ВНИМАНИЕ: ОПЕРАЦИЯ ЗАГРУЗКИ ИНСТРУМЕНТА ПОДТВЕРЖДАЕТСЯ КНОПКОЙ "F1", ПРИ
НАЖАТИИ КОТОРОЙ СТАНОК СРАЗУ ЖЕ НАЧИНАЕТ ОБРАБОТКУ
По окончании обработки (если выполняется другая обработка инструментом, загруженным в
инструментальный магазин) ЧПУ запрашивает разгрузку инструмента (каретка по оси "Y" перемещается
вперед, и ЧПУ визуализирует сообщение "PLC82 / 86" - CAMBIO UTENSILE MANUALE ELETTROMANDRINO
..\ ПЛК82\86 - РУЧНАЯ СМЕНА ИНСТРУМЕНТА ЭЛЕКТРОШПИНДЕЛЯ)
- установить на
переключатель настройки S
- открыть дверцу доступа к эл.шпинделю
