TECH Z25
6 - Эксплуатация и управление станком стандартной комплектации RU
Chap. 6- Page. 26/34 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
6.7 Программирование
(a632_ceb1.0-6.7)
В данном разделе будут проиллюстрированы лишь некоторые способы упрощения ввода параметров при
программировании рабочих операций.
Полностью рекомендации по программированию работы цифровой системой управления приведены в
соответствующем Руководстве, приложенном к станку.
6.7.1 Определение обрабатываемых поверхностей e зон
обработки
(a632_ceb1.0-6.7.1)

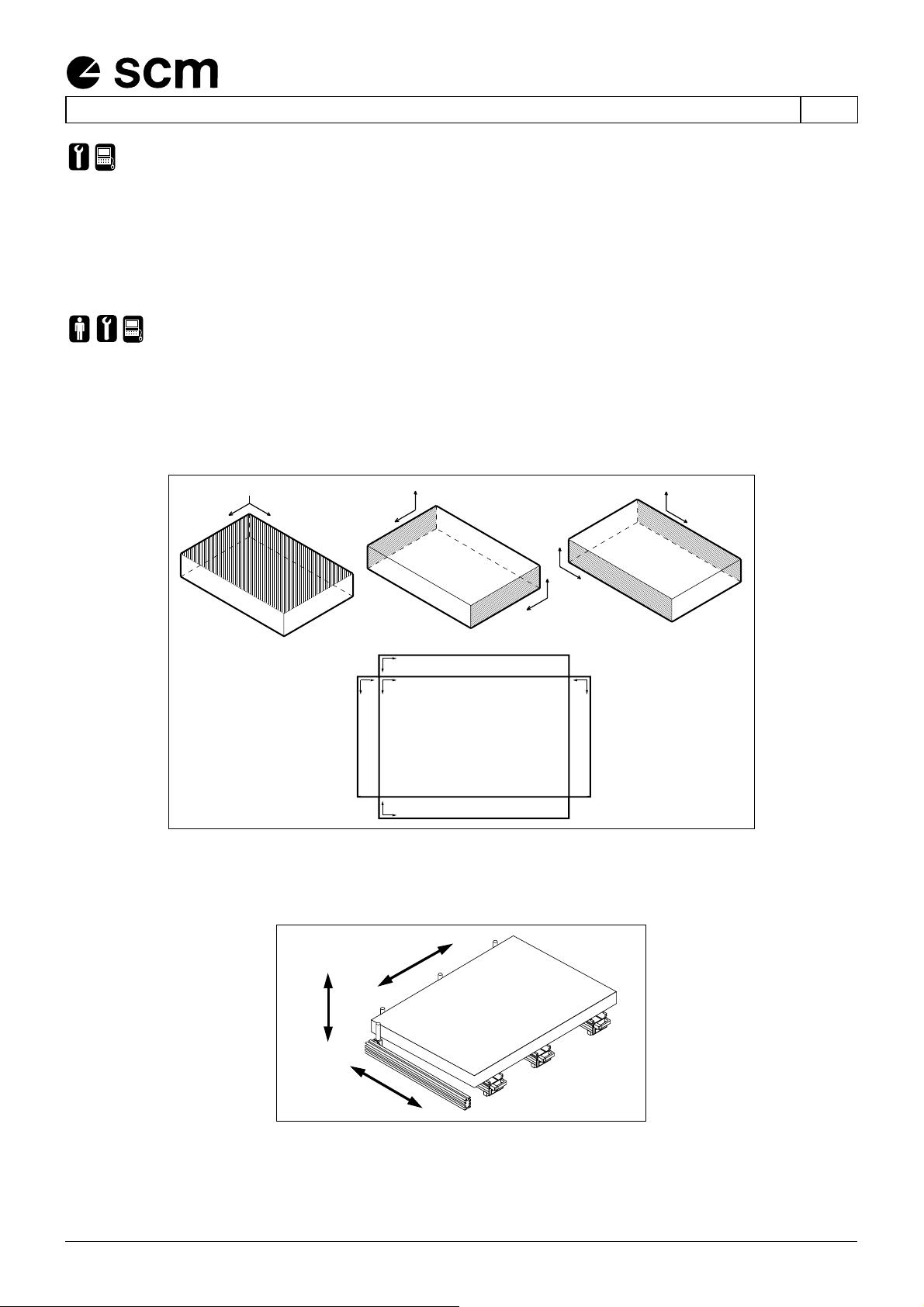

На рис. 6.7.1а показаны обрабатываемые поверхности в координатах X-Y; координата Z используется для
обработки "в глубину".
$-UM256
F3
F2
Y
X
X
Y
Y
X
X
Y
0
X
Y
F1
0
0
0
0
0
F5
F4
Y
X
Y
X
Y
X
Y
X
Y
X
F1F3 F2
F5
F4
$-UM172
схема. 6.7.1a
На рис. 6.7.1b указаны оси перемещения кареток, значками "+" и "-" обозначены направления перемещения,
соответственно, в сторону возрастания и уменьшения смещения.
+
+
+
-
-
-
Z
X
Y
F5
F4
F1
F2
F3
$-UM431
схема. 6.7.1b
