TECH Z25
RU 2 - Устройств безопасности
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 2- Pag. 3/8

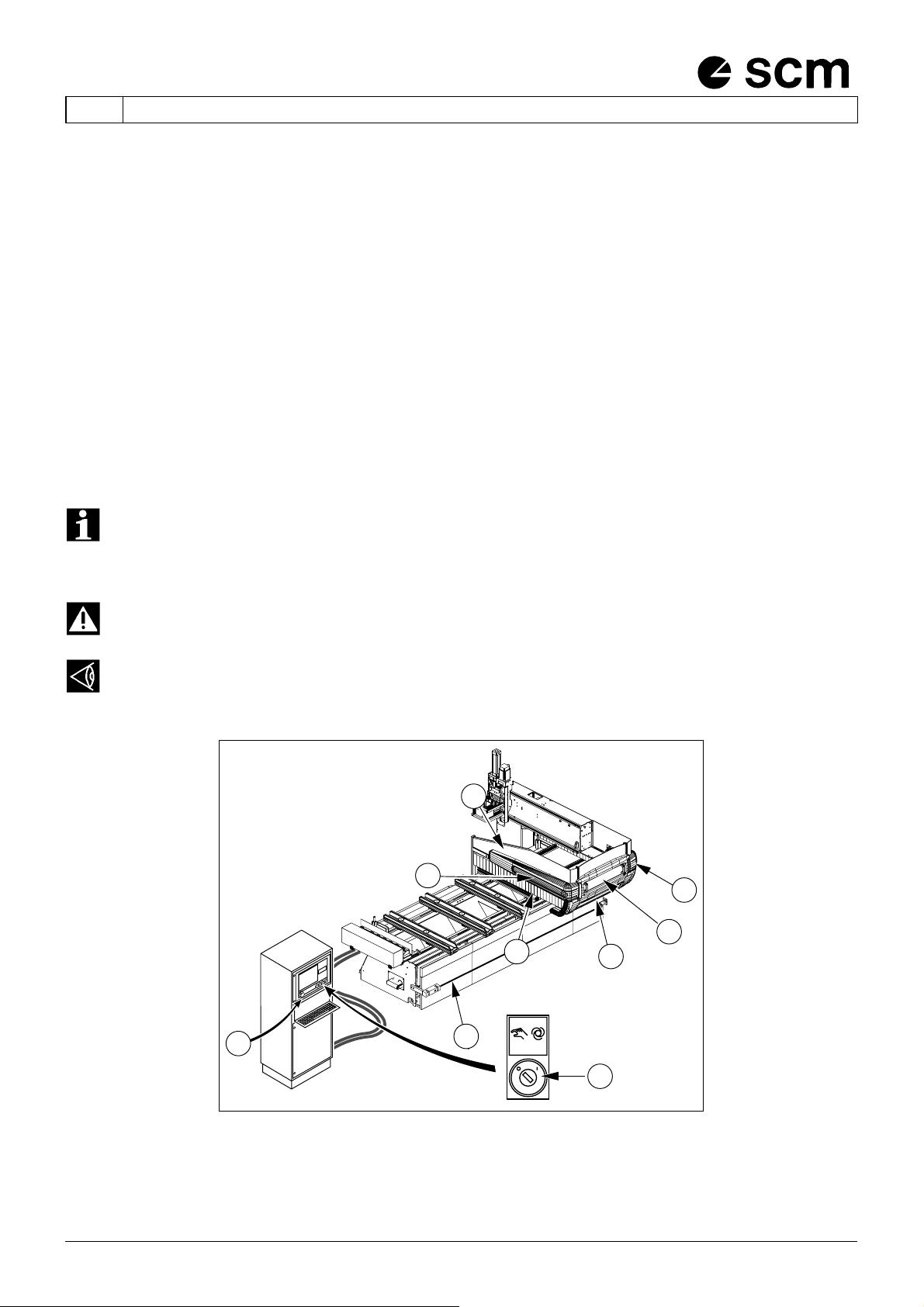

2.1 Описание устройств безопасности
(tz25_ce_1.0-2.1ce~std)
Устройства безопасности обеспечивают защиту станка при непредвиденных ситуациях и позволяют
оператору временно блокировать работу станка в случае опасности.
Станок оснащен следующими устройствами:
- Канат экстренной остановки "G" (Рис. 2.1a)
- Грибовидная кнопка экстренной остановки "V"
- Общее покрытие "A" (fig. 2.1a) каретки и рабочих групп для полного изолирования подвижных частей
вдоль оси "Y" .
- боковые бамперы "В" с повышенной ударопоглощающей способностью, установленными по бокам
крышки-кожуха и предназначенными для обеспечения максимальной безопасности при столкновении
подвижного модуля с каким-либо препятствием;
- противостружечные барьеры "C - D - H", предназначенные для максимально возможного ограничения
разлета пыли и стружки или частей инструмента из рабочей зоны станка;
- Переключатель "S1" установок" для безопасной работы
ПРИМЕЧАНИЕ: Приведение в действие каната экстренной остановки, грибовидной кнопки
или бамперов отключает напряжение сети (400V) станка, за исключением некоторых
устройств с питанием 24VCC, в то время как к электрическому оборудованию
продолжает подаваться питание.
ВНИМАНИЕ: УСТРОЙСТВА БЕЗОПАСНОСТИ НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ СНИМАТЬ ИЛИ
ВЫКЛЮЧАТЬ.
ПРЕДУПРЕЖДЕНИЕ: ВАЖНО ПЕРИОДИЧЕСКИ ПРОВЕРЯТЬ ФУНКЦИОНИРОВАНИЕ
УСТРОЙСТВ БЕЗОПАСНОСТИ, ТЕМ БОЛЕЕ, ЕСЛИ ОНИ НЕ ЧАСТО ВКЛЮЧАЮТСЯ.
A
G
S1
H
V
D
0I
B
B
Tech_Z25_02b
C
схема. 2.1a
