TECH Z25
9.25 - Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с передним магазином
7 positions (опция) - Rel. 3.1
RU
Chap. 9.25 - Page. 14/24 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

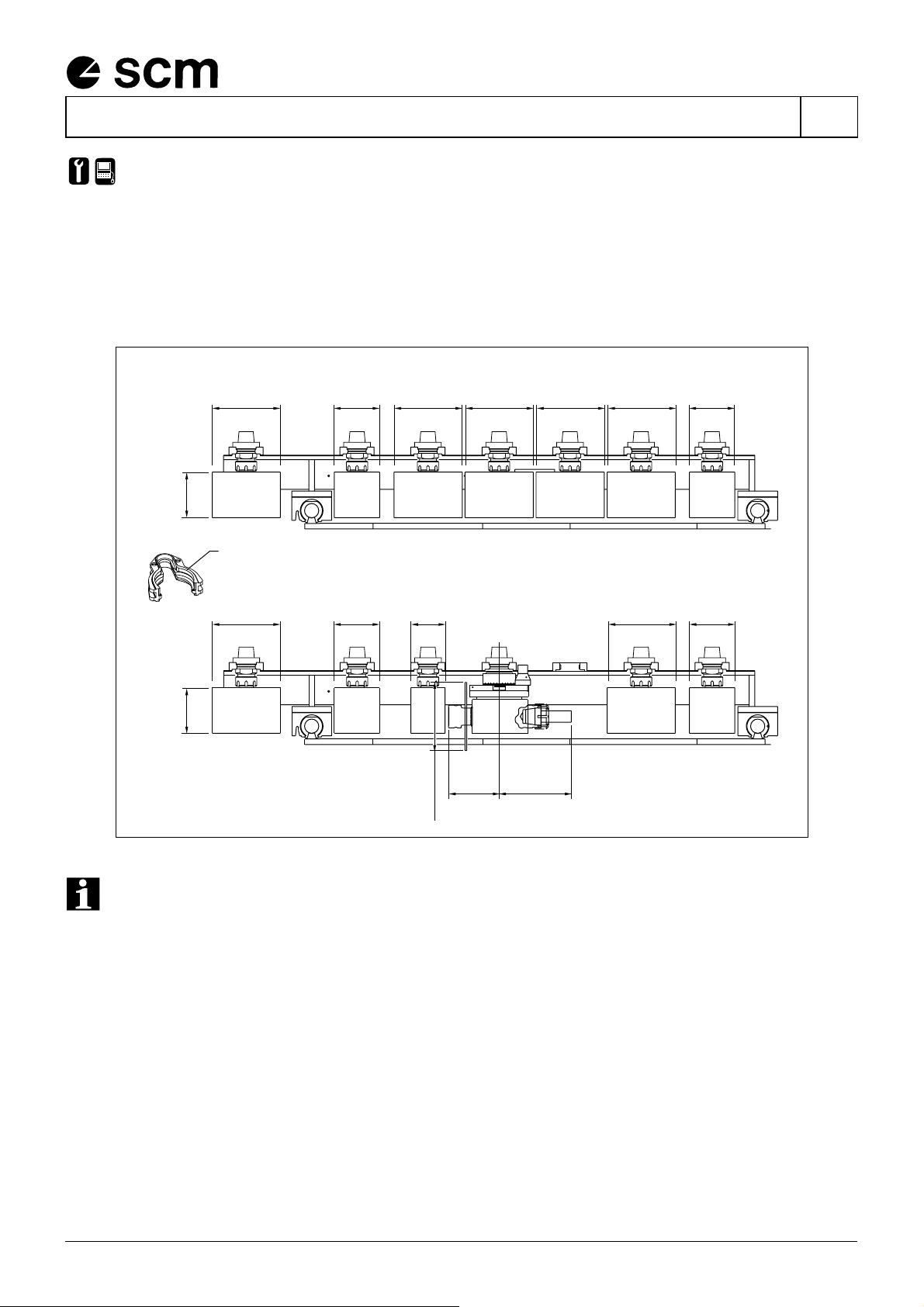

9.25.2.4 Загрузка инструмента в магазин
(ml7p_hsk63_3.50.2.4b)
Прежде чем начать обработку, загрузите в магазин и сохраните с ЧПУ инструмент, установленный в
магазине.
В системе ЧПУ инструмент должен быть представлен в виде нумерации и данных оснащения (см.
инструкцию по эксплуатации и программированию).
МАКС. РАЗМЕРЫ ИНСТРУМЕНТОВ, УСТАНАВЛИВАЕМЫХ В ЭТОТ МАГАЗИН:
MAX
Ø120mm MAX
Ø120mm MAX
Ø120mm MAX
Ø120mm MAX
Ø120mm MAX
Ø80mm
MAX
Ø120mm MAX
Ø80mm
12789
Tbox7pos_4a
MAX
Ø80mm
MAX
80 mm
MAX
Ø120mm
MAX
Ø120mm
MAX
Ø80mm MAX
Ø60mm
MAX
80 mm
340 350 010 20
20 10 360 350 340
0
A
схема. 14
ПРЕДУПРЕЖДЕНИЕ: МАКС. ДОПУСТИМЫЙ ВЕС ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
СОСТАВЛЯЕТ : КГ 25
МАКС. ДОПУСТИМЫЙ ВЕС ИНСТРУМЕНТАЛЬНОЙ ЦАНГИ "A" (рис. 14) : кг 4,5
