TECH Z25
5 - Описание команд RU
Chap. 5- Page. 8/16 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

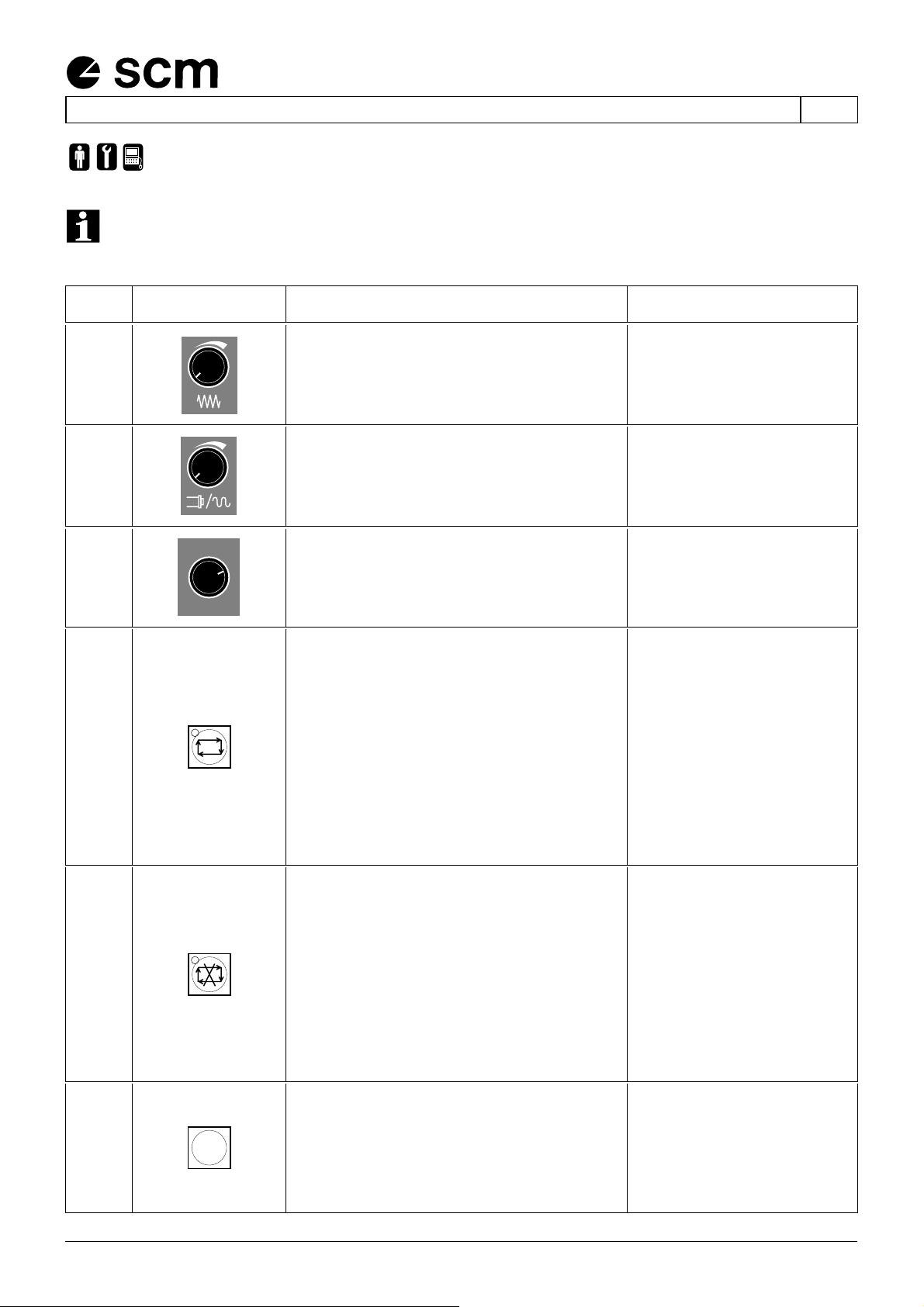

5.3 Кнопочная панель управления
(a632_ceb1.0-5.3)
ПРИМЕЧАНИЕ: Кнопочная панель функционирует без ошибок: некорректную работу
может вызвать сбой связи или выход из строя каких-либо составляющих.
Rif. Изображение Описание/Функция Использование и/или
назначение
20
CMD_20
Измеритель мощности для
регулировки скорости осей при
обработке
21
CMD_21
Измеритель мощности для
регулировки скорости осей в ручном
режиме
22
CMD_22
ZV
Y
X
A
B
Z2
Z3
Z4
Z5
WC
Переключатель "Оси" /
Предназначен для выбора осей с
ЧПУ в ручном режиме или "MDI"
23
CMD_23
Кнопка "старт цикла" /
Служит для возобновления цикла
обработки после задержки,
вызванной нажатием кнопки 25.
активна только с ЧПУ в
автоматическом режиме. Служит
также для подтверждения инструкций
или команд, введенных с помощью
интерфейса программного
обеспечения
Включенный индикатор
означает, что кнопка
активна
24
CMD_24
Кнопка "остановка цикла" /
Служит для моментальной
блокировки (состояние задержки
hold) цикла обработки с остановкой
осей и вращения эл.шпинделей.
активна только с ЧПУ в
автоматическом режиме (чтобы
возобновить цикл, нажмите кнопку
23).
Включенный индикатор
означает, что кнопка
активна
25
CMD_25
JOG +
кнопка (+) для перемещения осей в
ручном режиме /
Служит для перемещения осей в
положительном направлении с ЧПУ в
режиме "MDI"
Страницы: Стр: 79
