TECH Z25
6 - Эксплуатация и управление станком стандартной комплектации RU
Chap. 6- Page. 30/34 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

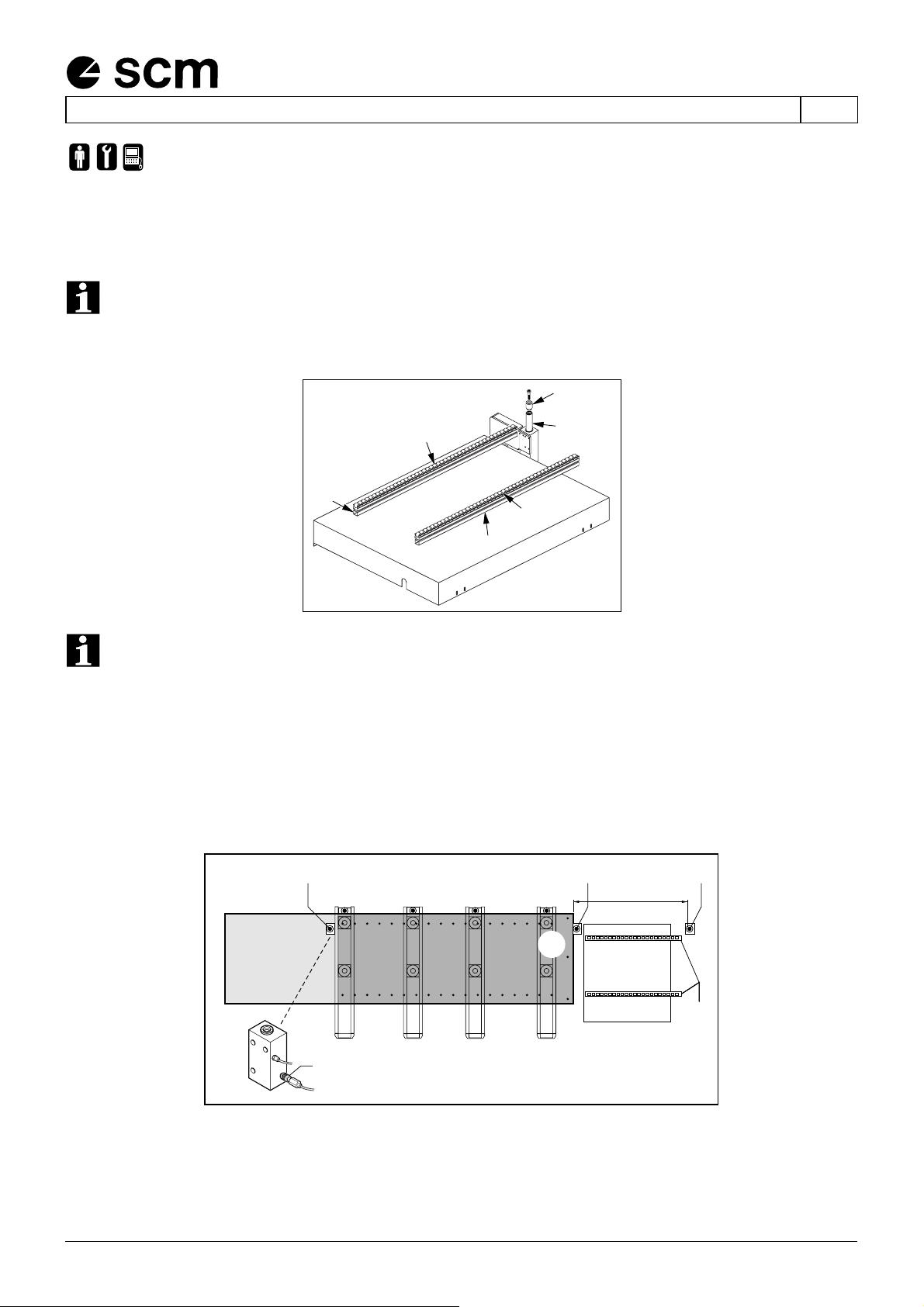

6.8 Использование дополнительных упоров (ОПЦИЯ)
(tz30_ce1.1-6.8)
По просьбе заказчика на станок может быть установлен дополнительный упор А (см. рис. 6.8а).
Этот упор используется для обработки панелей, размер которых превышает размер стандартного рабочего
стола (см. разд. 3.4 настоящего Руководства). Вместе с упором поставляются два рольганга В.
ПРИМЕЧАНИЕ: Если для крепления обрабатываемых элементов используются ус
тановленные на рабочем столе чашечные вакуумные присоски (см. разд. 7.8.1.3-7.8.2.1), то
необходимо установит также трубчатые разделители С и удлинители D.
B
CB
C
D
A
£-UM474
схема. 6.8a
ЗАМЕЧАНИЕ: Поскольку в этом случае обрабатываемая панель имеет размеры,
превышающие размеры рабочего стола рабочих групп, то для выполнения всех операций
с данной панелью необходимо написать две программы.
- Напишите первую программу, содержащую все рабочие операции, которые могут быть выполнены в
рабочей зоне D (см. рис. 6.8b).
- Напишите вторую программу (снова для рабочей зоны D), включив в нее те рабочие операции, которые не
могут быть выполнены при исполнении первой программы, но при этом сместите начало координат на
величину, равную расстоянию Х между упором Е и упором А (см. рис. 6.8с).
- Напишите список вызова обеих предыдущих программ.
X
EAF
B
D
F1
$-UM217b
схема. 6.8b
