TECH Z25
RU 3 - Технические характеристики
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 3- Pag. 9/10
3.5 Ход осей
(tz27_ce_2.0-3.5)

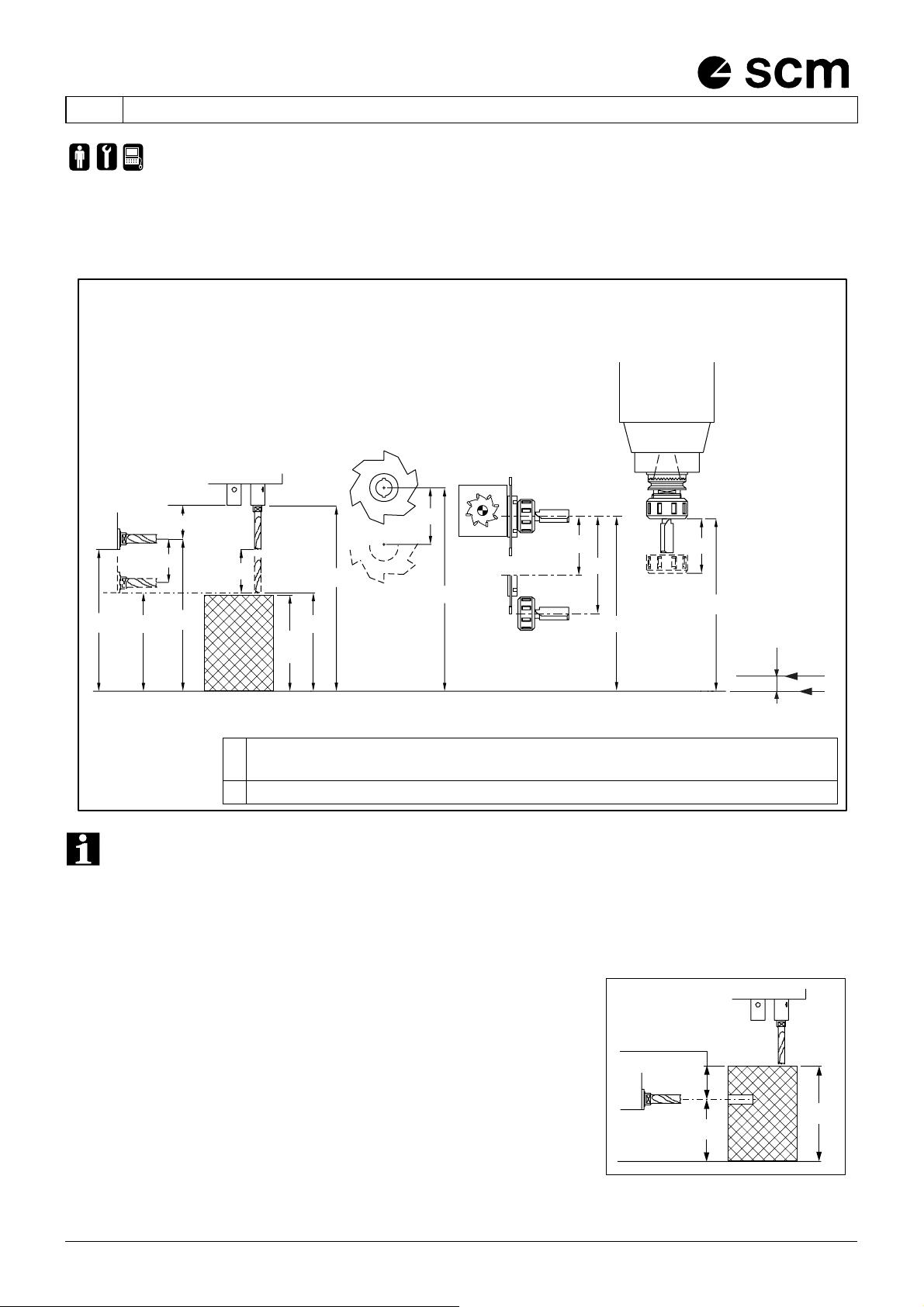

На схеме. 3.5a показаны ход инструмента и расстояния между основными рабочими группами и
стандартным рабочим столом.
60
260
PIANODILAVORO
325
245
WORKINGTABLE
6,6kW-9Hp
ISO30
HSK63
65 90
MAX
180
60 90
ca.304
CorseTech_Z30b
+25
170
110
310
350
185185
A
B
CORSAASSE"Z"=200mm
PIANO DI LAVORO / WORKTABLE: TV SCM
PIANO
DI LAVORO / WORKTABLE:
STANDARD POLIFUNZIONALE VENTOSA ALTA / SUCTION CUP UP
PIANO
DI LAVORO / WORKTABLE:
STANDARD POLIFUNZIONALE VENTOSA BASSA / SUCTION CUP DOWN
A
B
схема. 3.5a
ПРИМЕЧАНИЕ: размеры относятся к оси "Z"в верхнем положении
ПРЕДУПРЕЖДЕНИЕ: для возможных рисков столкновения с панелью неподвижных
инструментов (в ходе обработки) см. Гл. 6 (установка инструмента).
.-
(for_or)
Горизонтальное сверление стороны 1 панели может выполняться при
максимальном значении в 45мм.
B > (больший) S - 45
Прим. :
S = 80mm
B минимальный = 80 - 45 = 35
MAX45mm
$-UM545
S
B
