TECH Z25
RU 9.25 - Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с передним магазином
7 positions (опция) - Rel. 3.1

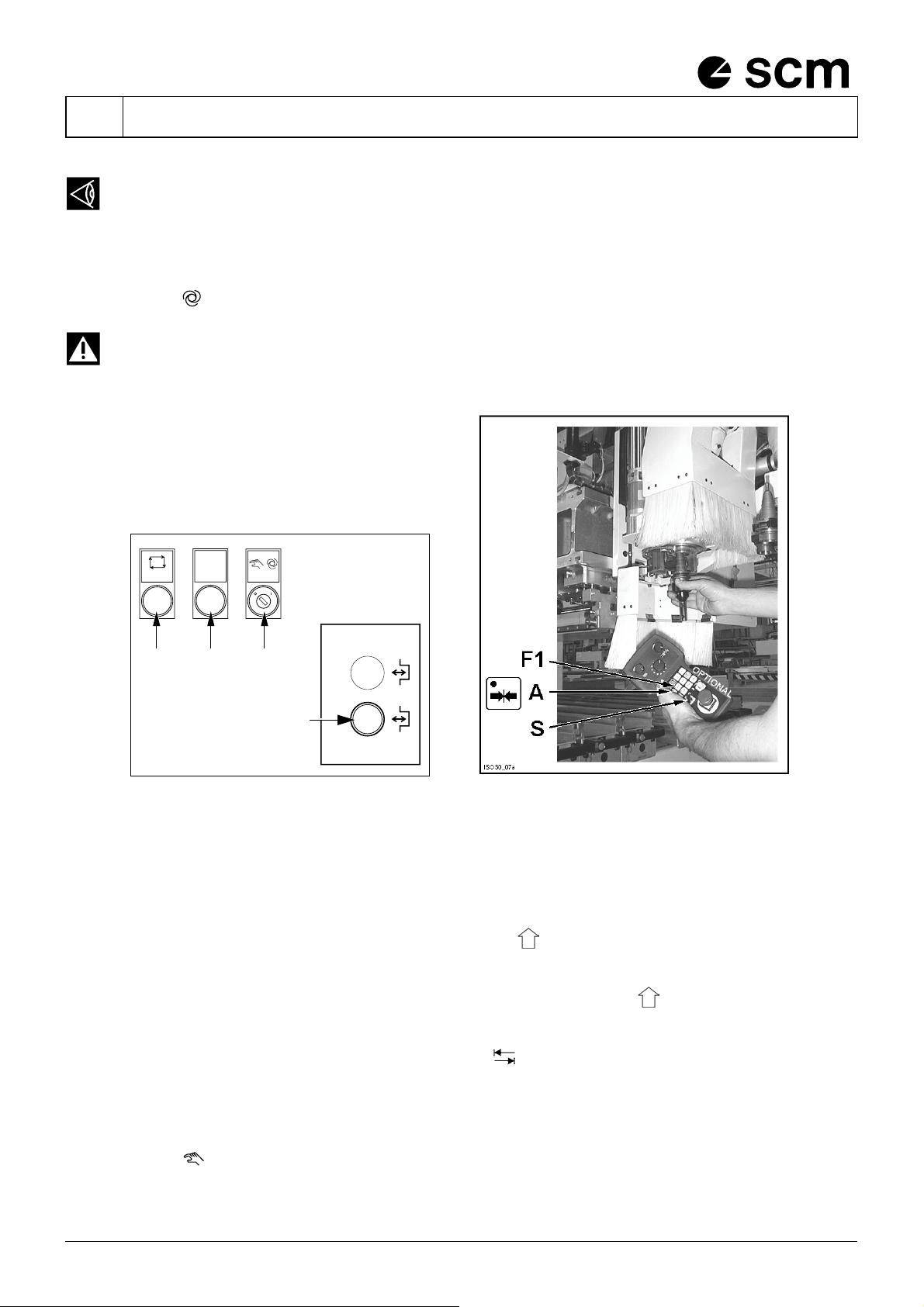

THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 9.25 - Pag. 11/24
Поддерживать инструмент (пользуясь перчатками) и нажать кнопку "A" для открытия
цанги эл.шпинделя
- нажмите кнопку A для закрытия цанги эл.шпинделя
- закройте дверцу и выйдите за зону обработки станка
- установите на переключатель настройки S.
ВНИМАНИЕ: ОПЕРАЦИЯ РАЗГРУЗКИ ИНСТРУМЕНТА ПОДТВЕРЖДАЕТСЯ КНОПКОЙ "F1", ПРИ
НАЖАТИИ КОТОРОЙ СТАНОК СРАЗУ ЖЕ НАЧИНАЕТ ОБРАБОТКУ
A
$-UM271c
S
F1
0I
F1P
схема. 9 схема. 9
2) во втором случае выполняется следующее:
- для загрузки инструмента действуйте, как описано в первом случае
Для разгрузки инструмента воспользуйтесь тестом ЧПУ:
- выйти из автоматического режима с помощью клавиши shift +F4 (рис. 10) и подтвердить нажатием enter
ї или клавиши F6
- включить режим "ручной тест" (MDI) с помощью клавиши F6 (рис. 11)
- включить управление инструментальным магазином нажатием клавиши shift +F12 (рис. 12)
- при наличии нескольких электрошпинделей с магазином нажмите несколько раз клавишу F12 (рис. 12) для
выбора необходимого магазина (см. зону E рис.13)
- с помощью клавиш со стрелкой или клавиши табуляции установите на функцию разгрузки инструмент
магазина (A рис. 13)
- нажмите клавишу enter ↵ (рамка окошка станет зеленой)
- нажмите клавишу P (рис. 8) дважды, чтобы включить функцию разгрузки
- каретка оси "Y" перемещается полностью вперед
- установите на
переключатель настройки S
- откройте дверцу доступа к эл.шпинделю
