TECH Z25
RU 4 - Transport and machine installation
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 4- Pag. 19/22
4.9.1 Подключение к централизованному коллектору
аспирации стружки (опция)
(a632_ceb1.0-4.9.1)
Централизованное устройство аспирации требует гибкую трубку диаметром 300мм или 250мм: техник
должен обрезать коллектор, если решит использовать трубку 250мм.
ПРЕДУПРЕЖДЕНИЕ:
Убедитесь, что аспирационная установка имеет следующие характеристики:
- скорость аспирации = 30м\с
- потребление аспирационного воздуха = 7500* / 5400**м3/ч
- разряжение = 3000Па
Подсоедините трубку, идущую от аспирационной установки, диаметром 300* / 250**мм к коллектору G3
(рис. 4.9.1a) и закрепите ее с помощью металлического хомута.
$-UM286a
G3
$-UM56b
OK

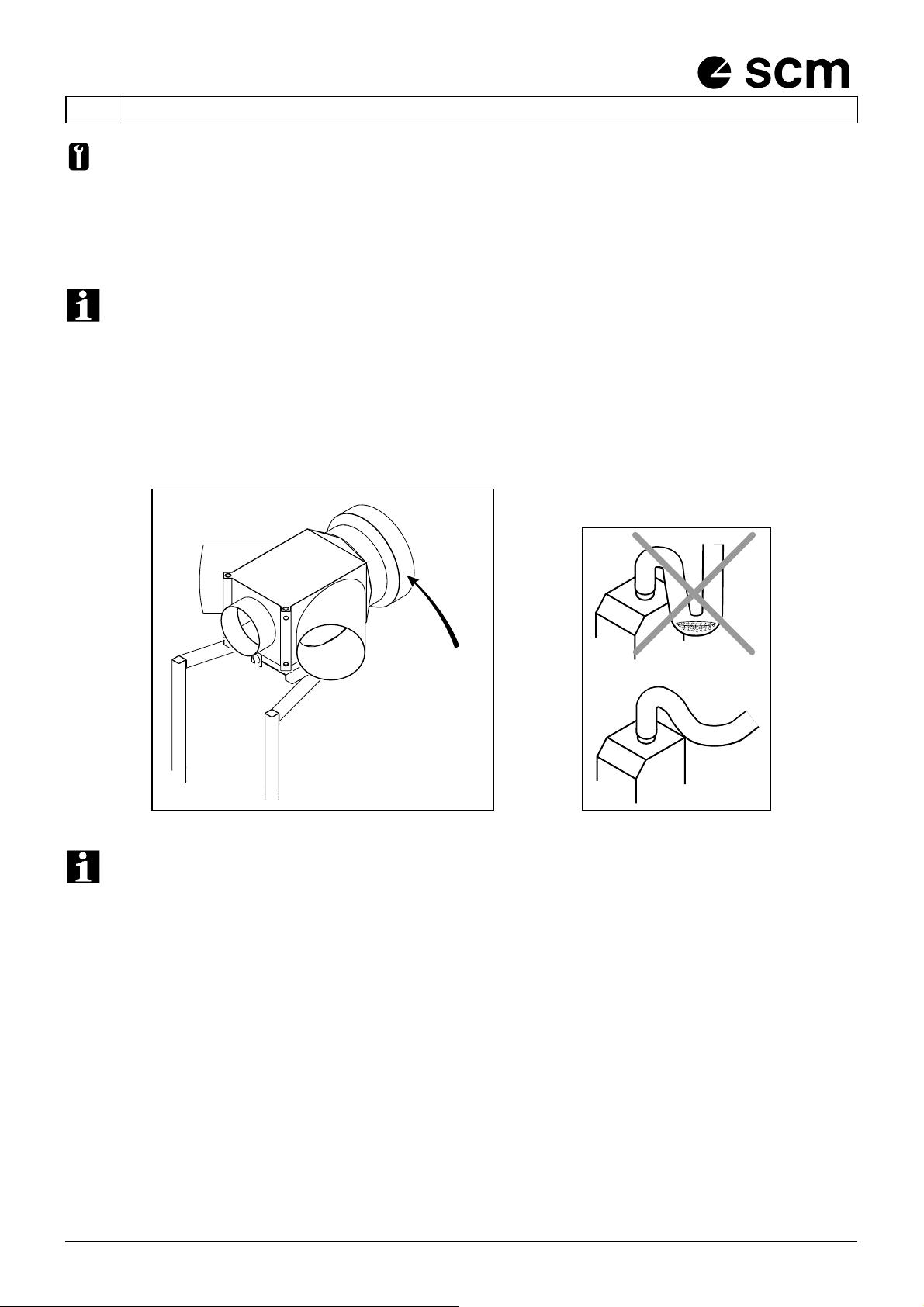

схема. 4.9.1a схема. 4.9.1b
ПРЕДУПРЕЖДЕНИЕ: убедитесь, что трубки аспирационной системы не изогнуты, чтобы
не создавать скопления стружки (см. рис. 4.9.1b)
