TECH Z25
RU 7.8 - Standard work table - SCM - Rel. 1.0
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 7.8 - Pag. 3/12
7.8.1 ПЛАНКИ ДЛЯ УКЛАДКИ ПАНЕЛЕЙ
(a632_ceb1.0-7.1.1)
В зависимости от размеров обрабатываемых панелей оператор может изменять как плоские элементы, на
которые они укладываются (укладочные планки А, см. рис 7.1.1а), так и прижимные элементы крепления
панелей (чашечные присоски В).
Чем большее количество планок будет задействовано в креплении обрабатываемого
элемента, тем более стабильно он будет позиционирован на рабочем столе.
7.8.2 Настройка планок для укладки панелей
(tz30_ce1.0-7.8.1.1)

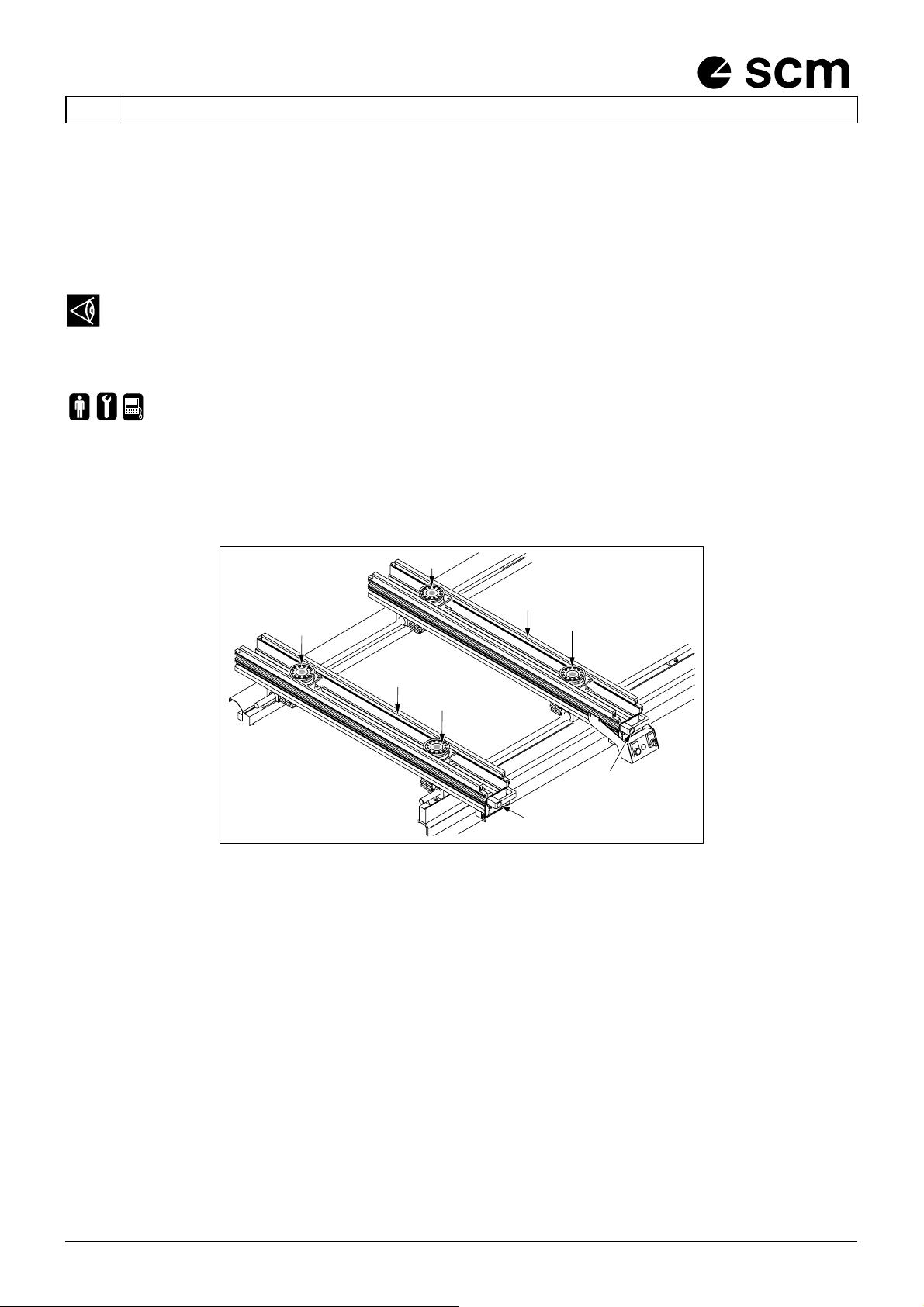

Перемещения планок для укладки панелей А (рис.1) производится следующим образом:
- взявшись за ручку, нажмите кнопку С, и, удерживая ее, переместите планку А, сдвигая ее вдоль
направляющих;
- при освобождении кнопки планка фиксируется в нужном положении.
$-UM404aa
B
A
B
B
A
B
C
C
схема. 1
