TECH Z25
5 - Описание команд RU
Chap. 5- Page. 4/16 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

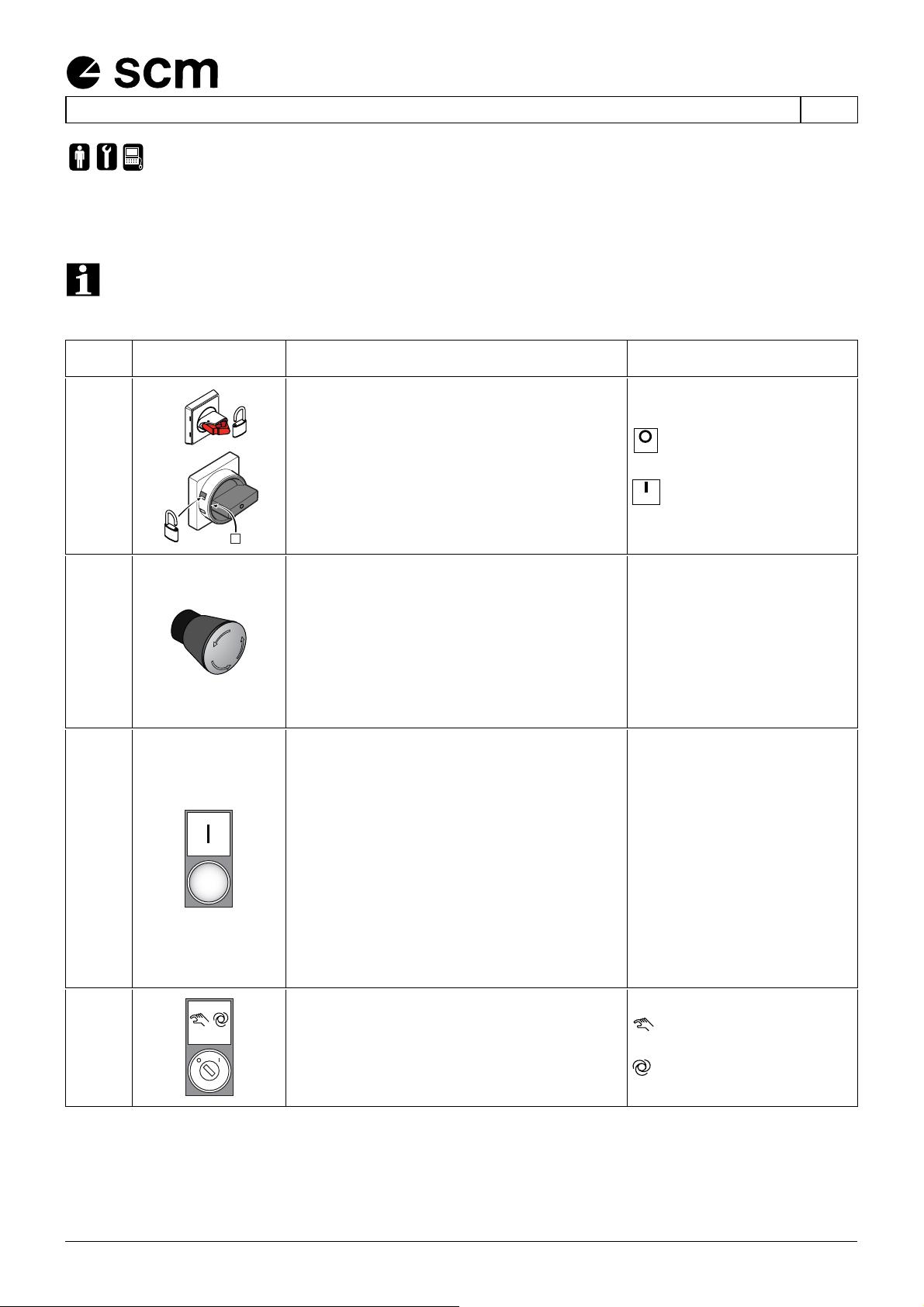

5.2 Основной пульт управления
(tz27_2.0_ce_5.2)
В электрошкафу находится ряд фиксированных переключателей и кнопок, а также съемная панель
управления. (См. главу. 5.3).
Электрический шкаф может отличаться в зависимости от композиции станка и
состоит из следующих устройств.
Rif. Изображение Описание/Функция Использование и/или
назначение
1
O OFF
I ON
O
OFF
Главный выключатель /
Подает и отключает электрическое
напряжение.
Может быть заблокирован в позиции
"O-OFF" замком.
OFF = отключено
ON
= соединение
2
Аварийная кнопка /
Всегда активна, предназначена для
мгновенной блокировки всех
функций станка с аннуляцией цикла
обработки, остановкой осей и
прекращением врещения
шпинделей.
Нажать для отключения
напряжения..
Вращать в направлении
стрелки для
возвращения кнопки в
исходное положение.
3
CMD_03
Кнопка-индикатор белого цвета
RESET /
Включенный индикатор показывает,
что станок готов к обработке.
Выключенный индикатор показывает,
что станок в аварийном режиме.
После возвращения в исходное
положение аварийный режим
используется для перезагрузки
станка (при нажатии должен
включиться)
Нажать для включения
Индикатор включен =
электрическое
напряжение в сети
ВНИМАНИЕ: В СЛУЧАЕ
НЕИСПРАВНОСТИ
ЛАМПОЧКИ ЕЕ
СЛЕДУЕТ
НЕМЕДЛЕННО
ЗАМЕНИТЬ!
4
OI
CMD_02
Двухпозиционный переключатель с
ключем /
Служит для выбора режима
функционирования
ручной цикл
автоматический цикл
