TECH Z25
2 - Устройств безопасности RU
Chap. 2- Page. 4/8 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

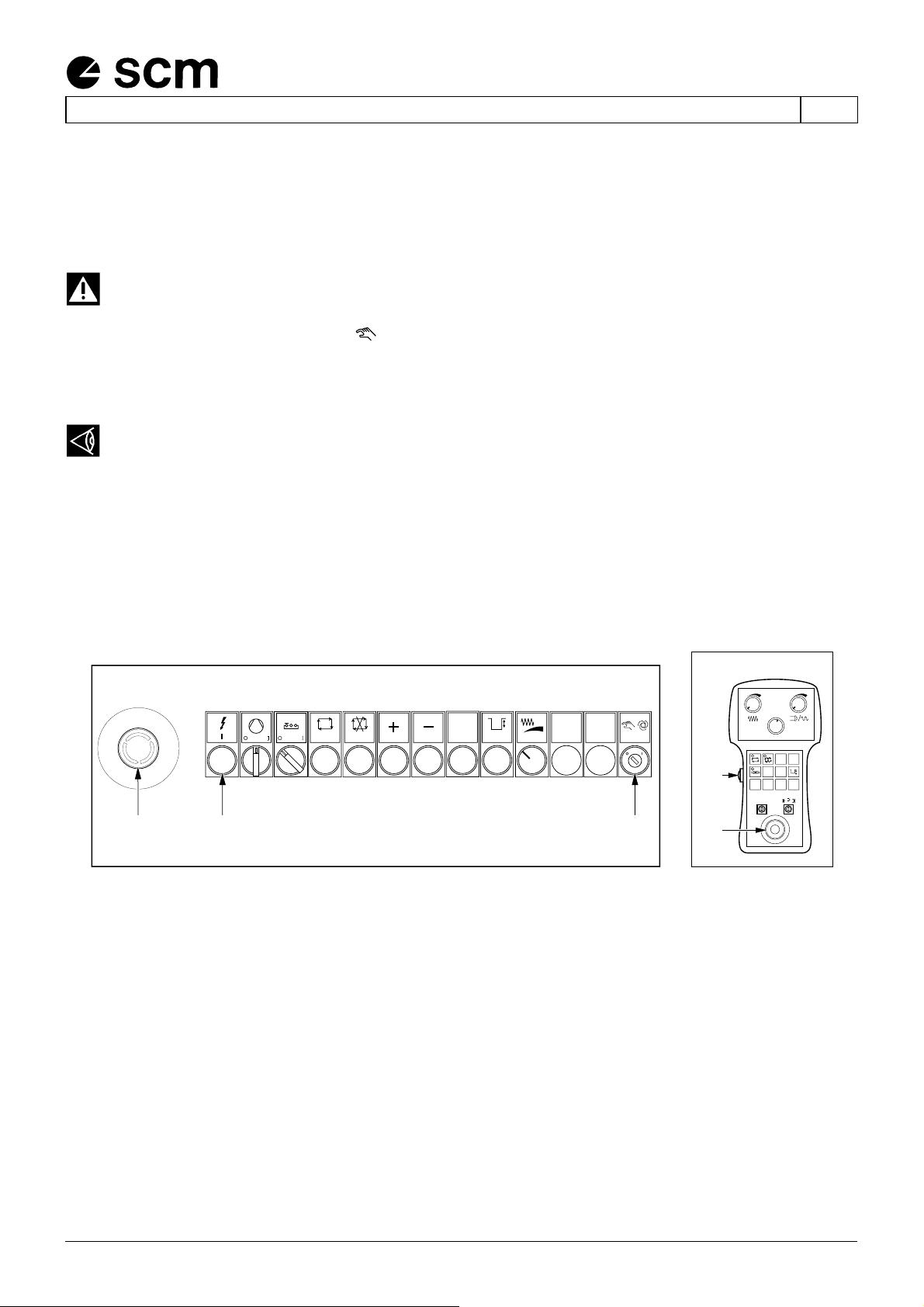

2.1.2 Грибовидные кнопки экстренной остановки
(tz25_ce_1.0-2.1.2)
На эл.шкафе и подвижной клавиатуре (Опция) имеется грибовидная кнопка экстренной остановки V - V1
(рис. 2.1.2a - 2.12b):
- при нажатии этой кнопки включается экстренная остановка.
ВНИМАНИЕ: при необходимости проведения проверки или других операций на станке
необходимо, чтобы оператор активировал грибовидную кнопку V или установил
переключатель setting S1 на .
Чтобы вывести станок из состояния экстренной остановки, следует:
- активировать кнопку V посредством ее вращения,
- удерживать нажатой кнопку R в течение неск. секунд (до включения).
ВНИМАНИЕ: Активация ЧПУ после экстренной остановки станка вызывает немедленный
подъем рабочей группы: перед авктивированием ЧПУ убедитесь в отсутствии
инструментов, введенных в обрабатываемую заготовку, или еще к-л. ситуаций, которые
могут вызвать столкновение с заготовкой или частями станка при подъеме рабочей
группы.
Для активирования ЧПУ после экстренной остановки следует нажать функциональную кнопку F10 (на
клавиатуре).
E
M
E
R
G
E
N
C
Y
S
T
O
P
A
R
R
E
T
D
'
U
R
G
E
N
C
E
N
O
T
A
U
S
Tech_Z25_03
F1
V
0I
R S1
S2
OPTIONAL
F7 F8
F4 F5
F1 F2
F3 F6
JOG + JOG -
ZV
Y
X
A
B
Z
2
Z
3
Z
4
Z
5
WC
V1
Tech_Z25_07
схема. 2.1.2a схема. 2.1.2b
