TECH Z25
RU 8.9 - Сверлильная голова с 12/15/18 вертикальными независимыми
шпинделями - Rel. 1.3
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 8.9 - Pag. 3/16

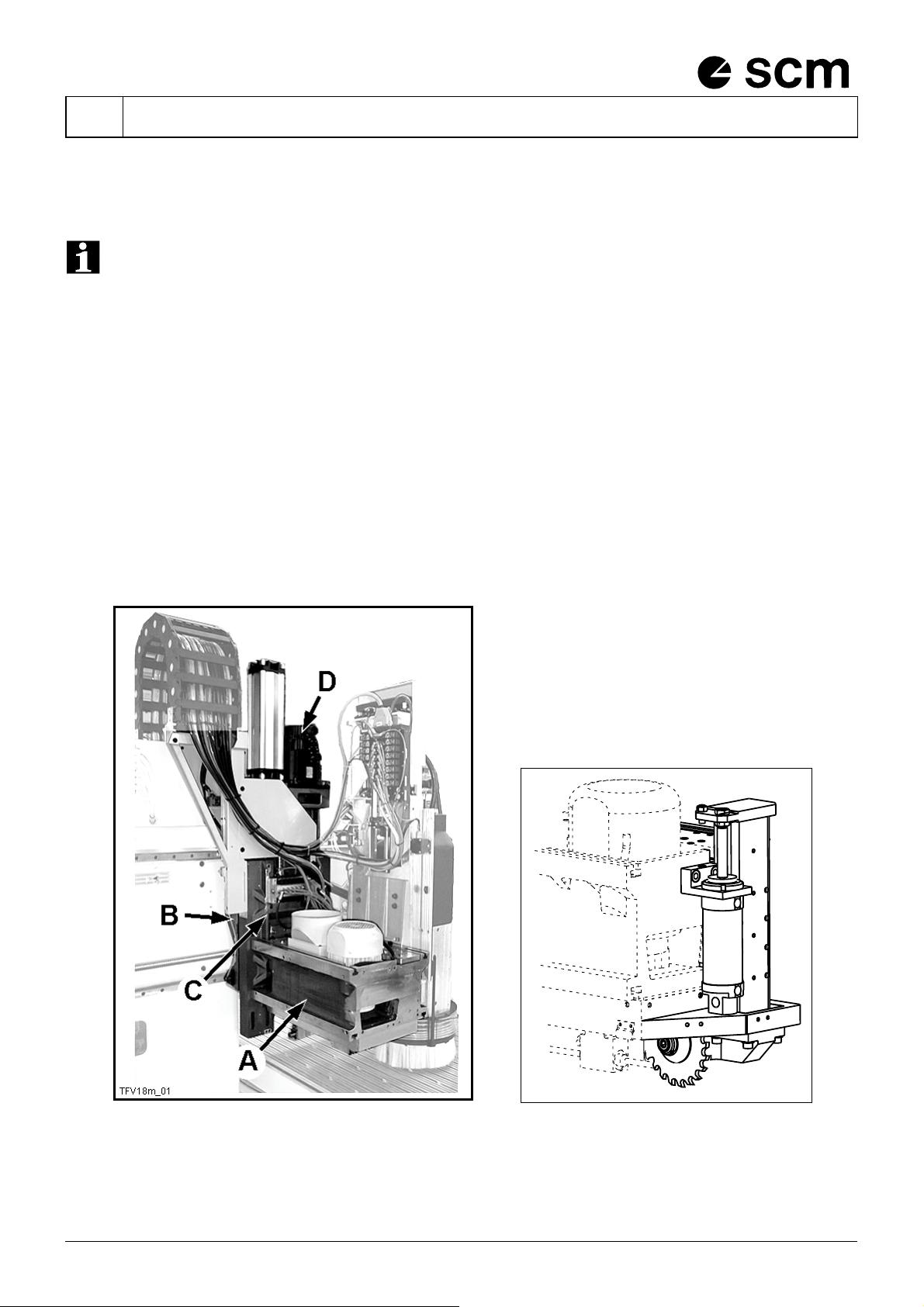

8.9.1 Сверлильная голова с 12/15/18 вертикальными
независимыми шпинделями
(t12/15/18m_1.0_8.9.1)
данная глава посвящена трем различным типам сверлильных голов: разновидности
данных типов определяются в главе, в то время как остальная информация по ним
общая.
Данная рабочая группа состоит из:
- сверлильная голова A (рис. 1) с 12 или 15 или 18 независимыми вертикальными шпинделями и 3
головками с двумя шпинделями для горизонтального сверления (две по направлению X и одна по Y): выбор
вертикальных шпинделей и горизонтальных голов осуществляется пневматически
- суппорт B, по которому перемещается каретка C по направляющим с шариковыми подшипниками, с
приводом от бесколлекторного двигателя brushless D и винтовой парой с шариковой рециркуляцией
Сверлильная голова используется при обработке для выполнения сверления по вертикали и горизонтали
панели.
Сверлильная голова имеет предустановку для установки опциональных рабочих групп (см. гл. 9...).
На головах с 12 и 15 шпинделями по запросу можно установить Группу встроенной пилы, фиксированной в
направлении "X" (рис. 1a).
T-99_2004_10
схема. 1 схема. 1a
