TECH Z25
4 - Transport and machine installation RU
Chap. 4- Page. 18/22 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

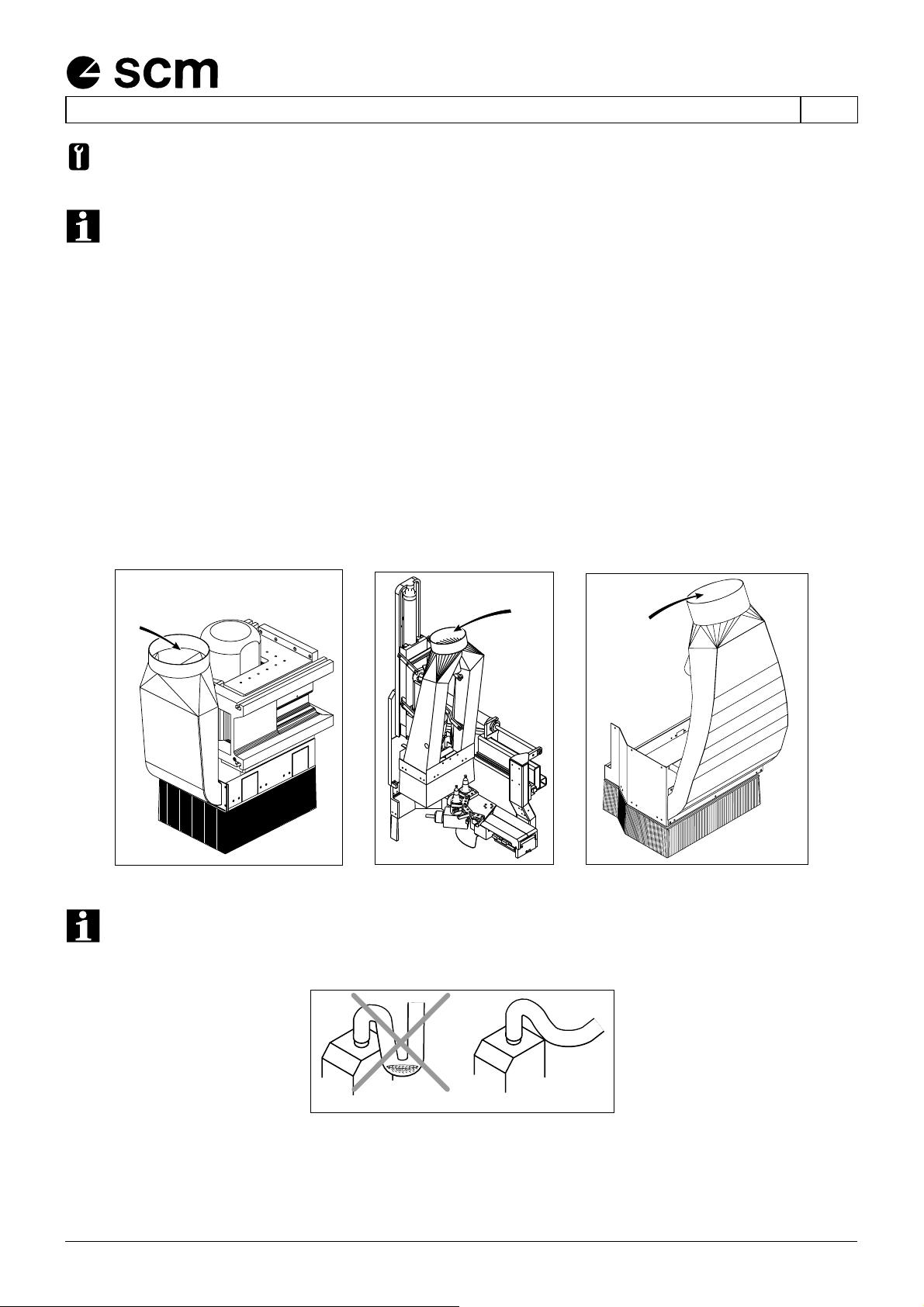

4.9 Подключение системы аспирации стружки
(tz25_ce_1.0-4.9)
ПРЕДУПРЕЖДЕНИЕ:
Убедитесь, что аспирационная установка имеет следующие характеристики:
- скорость аспирации = 30м\с
- потребление сжатого воздуха (расход) = сумма отдельных коллекторов (м3/ч)
- разряжение = 3000Па
Подсоедините шланг, идущий от раструба вытяжной системы диаметром 150 мм, с коллектором G
(сверлильная голова) и закрепите его металлическим хомутом (рис. 4.9а): потребление аспирационного
воздуха = 1900м3/ч
Подсоедините шланг, идущий от раструба вытяжной системы диаметром 150 мм, к коллектору G1
(электрошпиндель-опция) и закрепите его металлическим хомутом (см рис. 4.9b). потребление
аспирационного воздуха = 1900м3/ч
Подсоедините шланг, идущий от раструба вытяжной системы диаметром 200 мм, к коллектору G2
(опциональные группы передние\задние) и закрепите его металлическим хомутом (см рис. 4.9с).
потребление аспирационного воздуха = 3400м3/ч
G
TFV10m_03
TESTA DI FORATURA A 10 MANDRINI
10 SPINDLES BORING HEAD
$-UM_522
G1
$-UM521
G2
схема. 4.9a схема. 4.9b схема. 4.9c
ПРЕДУПРЕЖДЕНИЕ: убедитесь, что трубки системы аспирации не изогнуты, чтобы не
создавать скопления стружки.
OK
$-UM56c
