TECH Z25
RU 4 - Transport and machine installation
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 4- Pag. 17/22
4.8 Пневматическое соединение
(tz25_ce_1.0-4.8)
ПРЕДУПРЕЖДЕНИЕ:
Убедитесь, что:
- в установке подачи сжатого воздуха нет конденсата воздуха или твердых примесей
(остатки эмульсионного масла, отложений и т.п.).
- распределительное давление не меньше 7 бар.
- вторичная сеть распределения имеет трубки диаметром 3/4" газ (около 27мм).
Пневматическое подсоединение осуществляется следующим образом:

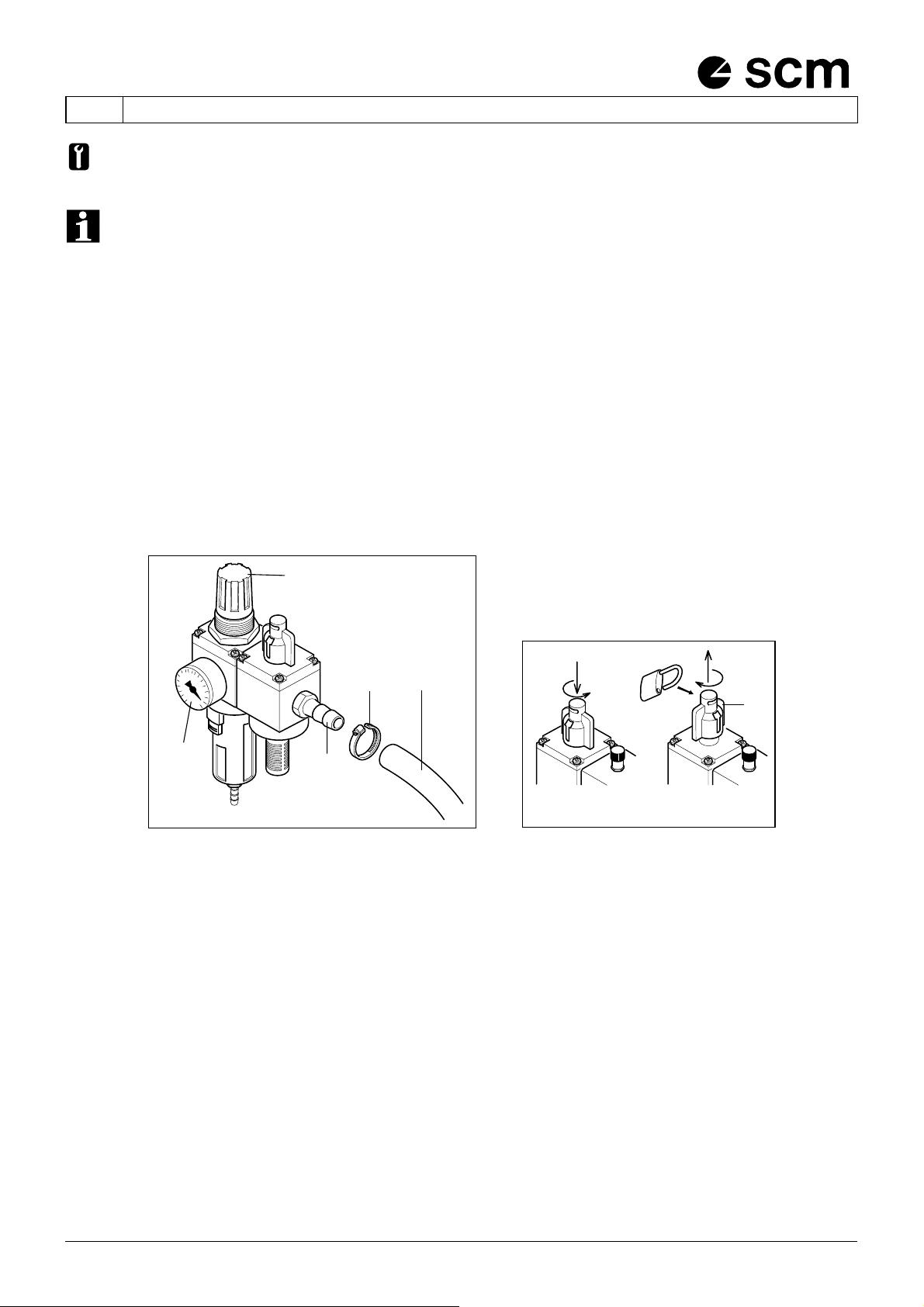

- Подсоедините трубку воздушного потока A (схема. 4.8a) к патрубку B O 14мм группы фильтра.
- Закрепите с помощью металлической ленты C.
- Поднимите и поверните ручку D для регулирования рабочего давления до 6 бар, проверяя при этом
значение на манометре E.
- Нажмите на ручку D, чтобы снова забдокировать ее.
$-UM525a
A
C
B
D
E
L
$-UM175a
схема. 4.8a схема. 4.8b
Для подачи\вывода воздуха из системы, следуйте нижеуказанному:
- Нажать и повернуть до предела рукоятку L (схема. 4.8b), чтобы включить пневматическое питание
системы станка
- Повернуть рукоятку L, чтобы перекрыть подачу питания и последующий выброс воздуха из системы
станка; данное положение блокируется с помощью висячего замка.
