TECH Z25
RU 8.9 - Сверлильная голова с 12/15/18 вертикальными независимыми
шпинделями - Rel. 1.3
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 8.9 - Pag. 11/16
8.9.2.3 Установка дисковых фрез
(t12/15/18m_1.2_8.9.2.3)
ВНИМАНИЕ:
- перед выполнением настроечных операций и операций по установке инструментов
следует убедиться в том, что станок находится в "аварийном" режиме (для чего нужно
нажать красную грибообразную кнопку на панели управления) или в установочном режиме
(для чего переключатель установки необходимо повернуть в положение а ключ затем
извлечь);
- необходимо, чтобы все операции по подготовке станка к работе производил сам
оператор станка.
ПРЕДУПРЕЖДЕНИЕ: каждый раз при замене инструмента проверяйте его размеры и
указывайте их в параметрах оснащения: см. инструкцию по программированию Xilog.
Для установки инструмента необходимо приготовить следующие вспомогательные приспособления:
- секторный ключ 34-38мм
- шестигранный ключ 8мм
Для установки дисковых фрез действуйте следующим образом:

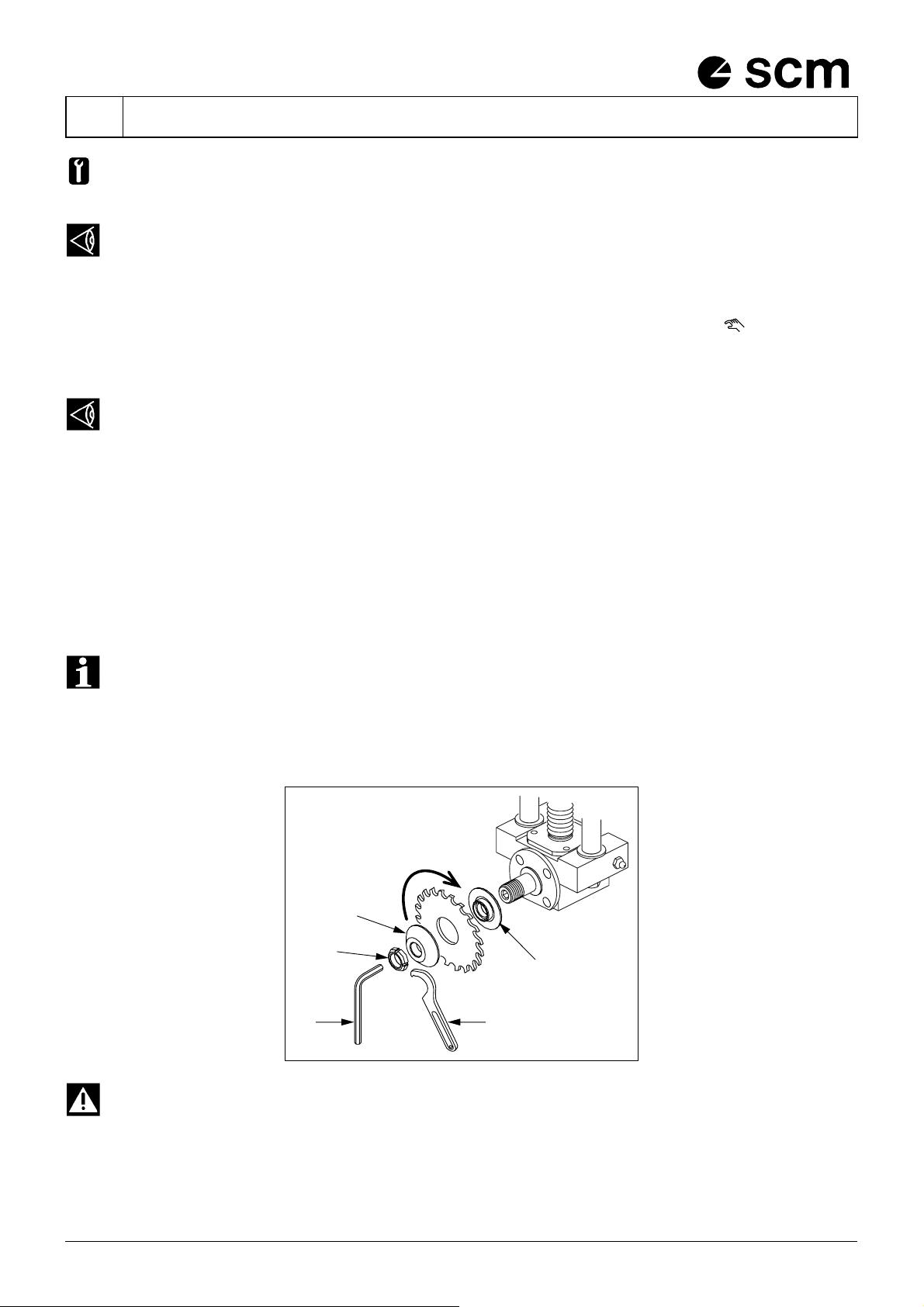

- заблокировать вращение шпинделя с помощью шестигранного ключа D (рис. 11)
- развинтить с помощью секторного ключа A зажимное кольцо B
- отвинтить крепежные фланцы C
- установить фрезу в крепежные фланцы C
ПРЕДУПРЕЖДЕНИЕ: При установке фрезы следует иметь в виду направление вращения
шпинделя.
- заблокируйте вращение шпинделя шестигранным ключом D;
- с помощью накладного ключа А заверните стопорную гайку до конца.
C
AD
FD_A430-TOP_01a
B
C
схема. 11
ATTENTION: VERIFY THE STATE OF THE SELF-LOCKING NUT "B": IF THE PLASTICS RING INSIDE
OF IT IS CONSUMED, IT IS NECESSARY TO IMMEDIATELY REPLACE THE SELF-LOCKING NUT
WITH ONE OF THE SAME TYPE (cod. 0000301848F)
