TECH Z25
7.8 - Standard work table - SCM - Rel. 1.0 RU
Chap. 7.8 - Page. 8/12 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
7.8.2.3 Вспомогательные погрузочные устройства
(tz30_ce1.0-7.8.2.3)

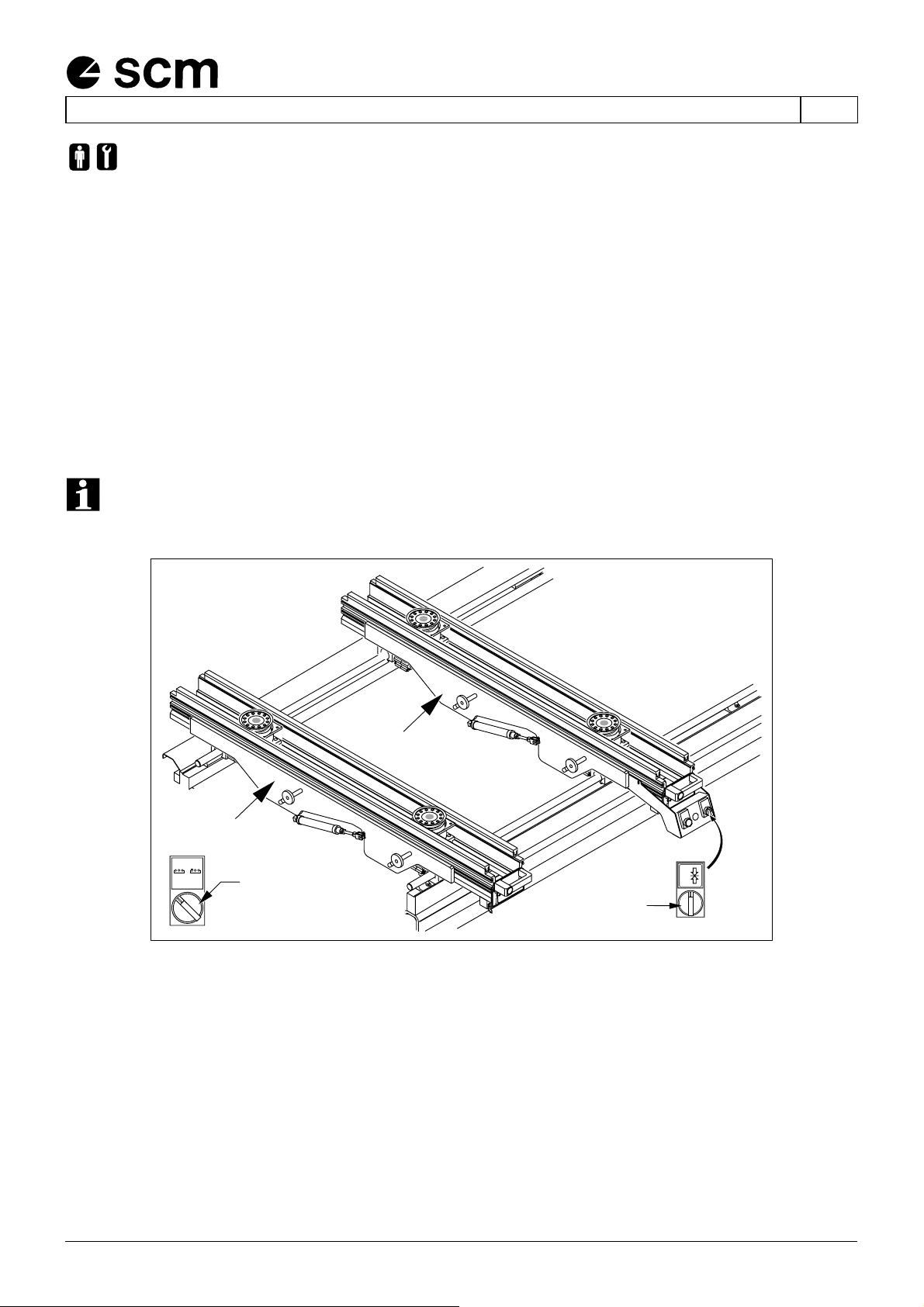

Подъемные чашечные присоски или насадки для контурной обработки (см. рис. 7.8.2.1) дают возможность
установить на рабочих плоскостях вспомогательные погрузочные пластинки А (см. рис. 10).
В положениии переключателя В "O" эти вспомогательные погрузочные пластинки не работают.
Для их включения переключатель В необходимо установить в положение "I".
В положении "I" вспомогательные погрузочные пластинки подняты:
- положите обрабатываемую панель на вспомогательные погрузочные пластинки и придвиньте ее к
опорным упорам;
- поверните переключатель С и установите его в неустойчивое положение: при этом пластинки опускаются,
но обрабатываемая панель все еще "свободна";
- отпустите переключатель, чтобы включить чашечные присоски и тем самым зафиксировать панель;
- для освобождения панели нужно повернуть и отпустить переключатель С; примерно через секунду
вспомогательные погрузочные пластинки поднимаются.
ПРЕДУПРЕЖДЕНИЕ: Функционирование переключателя В возможно только при работе
системы цифрового управления в автоматическом режиме "Automatico"
$-UM404ac
A
C
A
A
I0 B
схема. 10
