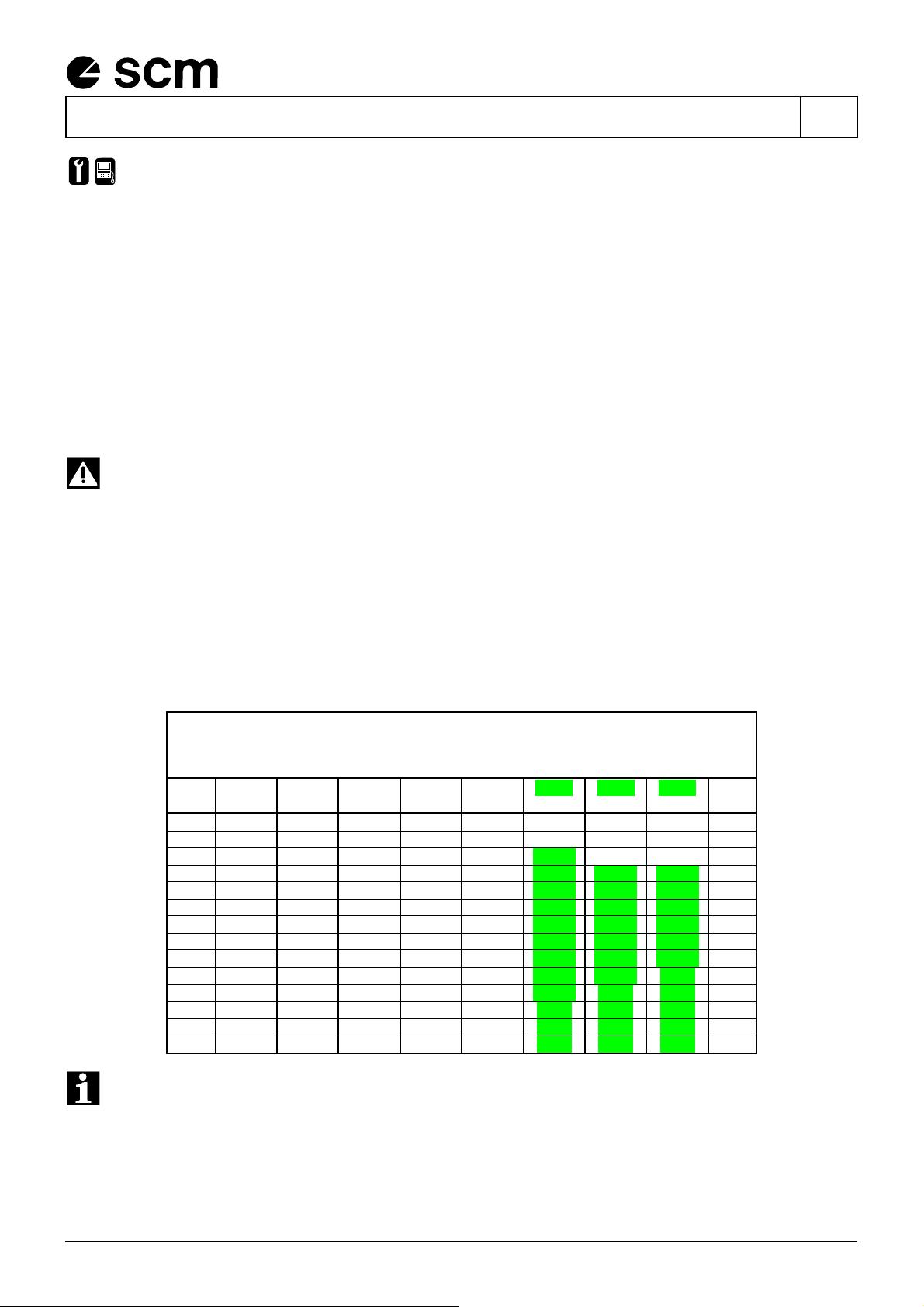

TECH Z25
9.25 - Эл.шпиндель 6,6кВт (9л.с.) с переходником HSK 63 с передним магазином
7 positions (опция) - Rel. 3.1
RU
Chap. 9.25 - Page. 4/24 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN
9.25.1 Устройства безопасности
(r_4p_hsk63_3.41.1a)
Тип инструментального переходника HSK 63
полярность n°4
частота вращения шпинделя 1500?24000об\мин
Мощность двигателя 6,6кВт (9л.с.) 12.000 об\мин - 18.000 об\мин
Регулирование частоты вращения с ЧПУ посредством инвертера
вращение правое\левое
система охлаждения fanless (без крыльчатки) при усиленной вентиляции
посредством аспирационной системы
макс. Размеры инструментов см. таблицу и рис. 2
ТАБЛИЦА ДАННЫХ ПО ДЛИНЕ\ДИАМЕТРУ\МАКС. СКОРОСТИ ВРАЩЕНИЯ
ВНИМАНИЕ: касательно группы, выполняющей обработку заготовки
(эл.шпиндель+инструмент), необходимо учитывать ограничительные характеристики:
по эл.шпинделю см. Нижеприведенную таблицу, по инструменту см. Данные, указанные на
самом инструменте.
пример 1: если, предположим, стальной инструмент =100мм и H=100мм может вести обработку при 15.000
об\мин (указано на инструменте), характеристики эл.шпинделя будут ограничивать вращение до 14.300
об\мин.
пример 2: в противоположном случае, если эл.шпиндель может обеспечить частоты вращения до 17.900
об\мин стального инструмента =80мм и H=100мм, характеристики инструмента будут ограничивать
ращение до 16.000 об\мин.
Velocità massime (rpm) per elettromandrini attacco HSK63 Kw 6,6
per mandrini portautensili con pinza elastica (dimensioni H – Ø in mm)
Max speed (rpm) for 6,6 kW electrospindles with HSK63 chuck
for chucks with spring collets (H – Ø dimension in mm)
H
Ø
H 110 H 120 H 130 H 140 H 150 H 160 H 170 H 180 H
Ø
Ø 5 24.000 24.000 Ø 5
Ø 10 24.000 24.000 24.000 Ø 10
Ø 15 24.000 24.000 24.000 24.000 24.000 24.000 Ø 15
Ø 20 24.000 24.000 24.000 24.000 24.000 24.000 24.000 24.000 Ø 20
Ø 30 24.000 24.000 24.000 24.000 24.000 23.000 21.800 20.700 Ø 30
Ø 40 24.000 24.000 23.700 22.300 21.000 19.700 18.400 17.300 Ø 40
Ø 50 24.000 22.700 21.100 19.500 18.100 16.900 15.700 14.600 Ø 50
Ø 60 23.800 20.400 18.700 17.200 15.800 14.600 13.500 12.600 Ø 60
Ø 70 20.400 18.400 16.700 15.200 13.900 12.800 11.800 11.000 Ø 70
Ø 80 17.900 16.600 15.000 13.600 12.400 11.400 10.500 9.700 Ø 80
Ø 90 15.900 15.100 13.500 12.200 11.100 10.200 9.400 8.700 Ø 90
Ø 100 14.300 13.800 12.300 11.100 10.100 9.200 8.500 7.800 Ø 100
Ø 110 13.000 12.700 11.300 10.200 9.300 8.500 7.800 7.200 Ø 110
Ø 120 11.900 11.700 10.400 9.300 8.500 7.700 7.100 6.500 Ø 120
Tab_rpm_em_HSK_6,6_cu4pos_post.doc
WARNING: tools with length H greater than 150mm cannot be managed in the tool magazine: you
must fit/remove them manually (see 9.23.2.3).
