каждые 800-1000 часов (полугодовое тех.обслуживание):
смазка головы с 10/12/18 шпинделями
для правильной смазки действуйте следующим образом:
- на шпиндель, как можно ближе к приводу, установите винт M10, достаточно длинный для последующего
крепления устройства закрутки или пневматической дрели
- установите устройство закрутки или пневматическую дрель (выполняет клиент) к винту A для вращения
эл.шпинделя (рекомендуемое вращение - 200-500 об\мин)
- ввести в каждый смазчик T (рис. 20.4l) около 10см3 смазочного вещества (около 14 закачек - типа KLUBER
ISOFLEX NBU15).
- с помощью пневматического устройства закрутки, предварительно установленного, вращайте шпиндели
рабочей головы как минимум в течение 2 минут т.о., чтобы получить правильное распределение
смазочного вещества.
ПРЕДУПРЕЖДЕНИЕ: если данная операция не выполняется, и вращение рабочей головы
осуществляется при включенном двигателе, введенное смазочное вещество сразу же
вышло бы, и механизм остался бы несмазанным.
Сверлильная голова с 10-ю вертикальными шпинделями: вышеуказанные операции
должны выполняться 3 раза, чтобы ввести в рабочую голову 30см3 смазочного
вещества.
сверлильная голова с 12/18 вертикальными шпинделями: вышеуказанные операции
должны выполняться 4-5 раз, чтобы ввести в рабочую голову 40\50см3 смазочного
вещества.
Оптимальным является метод, когда шпиндели вращаются с помощью пневматической
дрели, в то время как смазочное вещество закачивается в смазчик.
Q
T
TFV_Auth_18m_01
A

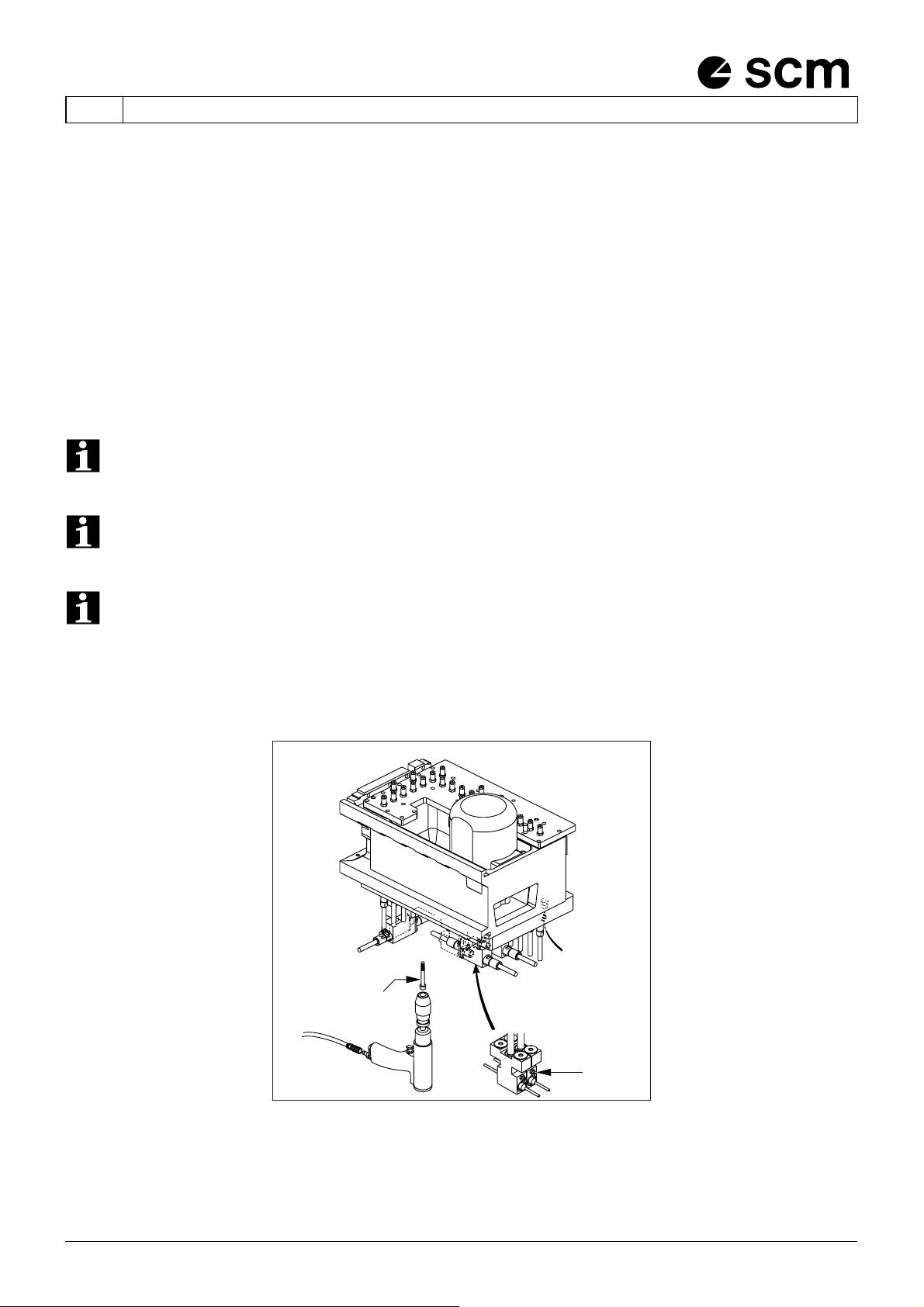

схема. 20.4l
каждые 800-1000 часов (полугодовое тех.обслуживание):
смазка горизонтальных рабочих голов:
- ввести в смазчик Q около 1см3 смазочного вещества (около 2 закачиваний - тип "KLЬBER - ISOFLEX NBU
15")
