TECH Z25
RU 1 - Общая информация
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 1- Pag. 19/28
1.6.5 Рабочая позиция
(tz25_1.0_ce_1.6.5)
На фазе обработки оператор по производству может находиться исключительно в зоне, указанной на схеме
"Основные зоны обработки"

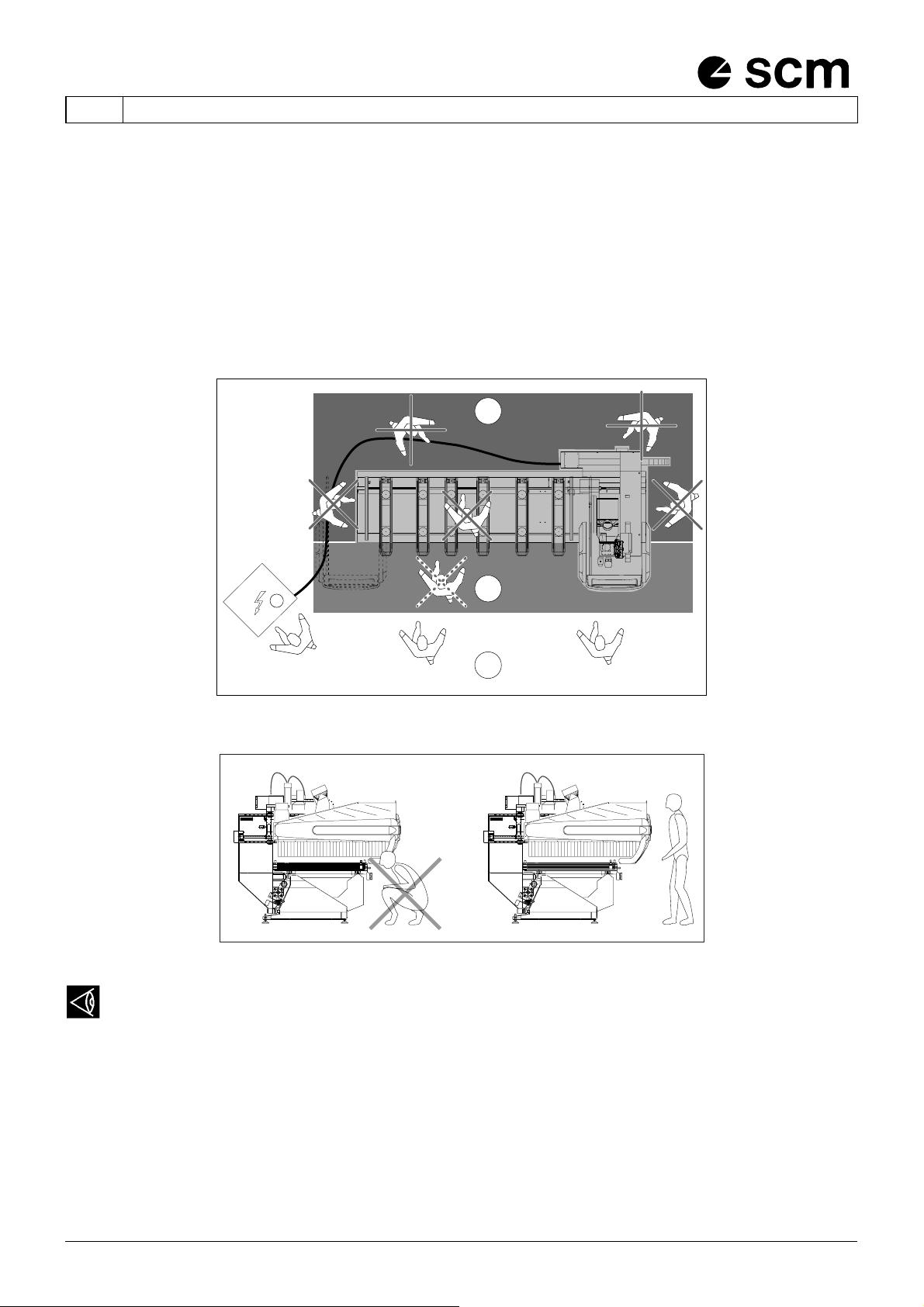

ОСНОВНЫЕ ЗОНЫ ОБРАБОТКИ:
1 - Зона расположения операторов во время обработки
2 - зона расположения операторов для ввода панелей (передняя сторона станка). Зона, в которой
запрещено находиться во время обработки.
3 - Зона запрещенного доступа при обработке (рабочий стол и боковые и задняя зоны станка).
T-99L_01a
1
2
3
E
схема. 1.6.5a
ПОЛОЖЕНИЕ ОПЕРАТОРА ДЛЯ ВИЗУАЛЬНОГО КОНТРОЛЯ ЗА ОБРАБОТКОЙ
T-80_14
OK
схема. 1.6.5b
Клиент несет ответственность за вред, нанесенный предметам или людям,
находящимся в запрещенных зонах во время обработки.
Страницы: Стр: 22
