TECH Z25
RU 4 - Transport and machine installation
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 4- Pag. 13/22
4.6 Выравнивание
(a632_ceb1.0-4.6)
Для правильного выравнивания пользуйтесь следующим:
- уровень
- балка длиной как минимум 850мм
- гаечный ключ 16мм
- гаечный ключ 30мм

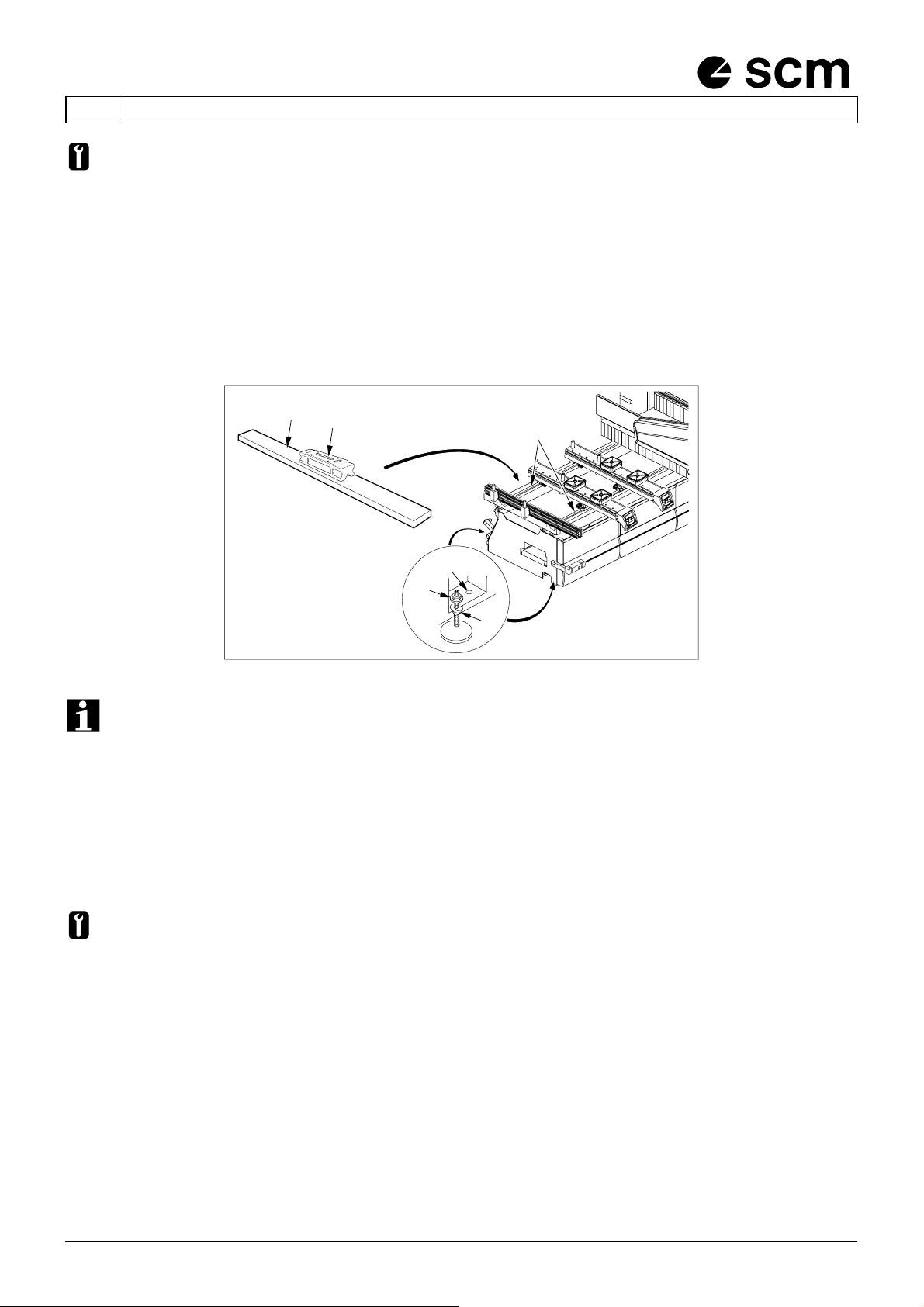

Выравнивание осуществляется, установив уровень A (рис. 4.6a) на балку B, а ее - на направляющие C
перемещения рабочих столов.
Настройку следует осуществлять с помощью гаек D. По завершении выравнивания закрепить гайки E.
EF
D
BAC
$-UM511
схема. 4.6a
ПРИМЕЧАНИЕ: качественное выравнивание достигается перемещениями уровень вдоль и
поперек.
Максимальная разность уровня по оси "X" 0,1мм/м
Максимальная разность уровня по оси "Y" 0,1мм/м
Для точности обработки производитель советует периодически выполнять (как
минимум один раз в год) контроль выравнивания станка и, при необходимости,
выполнить его заново.
4.6.1 Закрепление анкерными болтами
(a632_ceb1.0-4.6.1)
Для достижения максимальной прочности и устойчивости конструкции, станок может быть прикреплен к
полу. Производитель это рекомендует также для длительного сохранения точности выравнивания, которое
было выполнено при запуске.
На опоре станка находятся отверстия для анкерных болтов.
