SCM Tech Z-25

Данная инструкция на русском языке предназначена для фрезерного обрабатывающего центра SCM Tech Z-25, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для фрезерного обрабатывающего центра представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (9.4 Мб, pdf) Xilog PlusСкачать инструкцию (10.8 Мб, pdf) Xilog Plus PANELMACСкачать инструкцию (2 Мб, pdf)
Страницы: Стр:
TECH Z25
8.9 - Сверлильная голова с 12/15/18 вертикальными независимыми
шпинделями - Rel. 1.3
RU
Chap. 8.9 - Page. 12/16 THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN

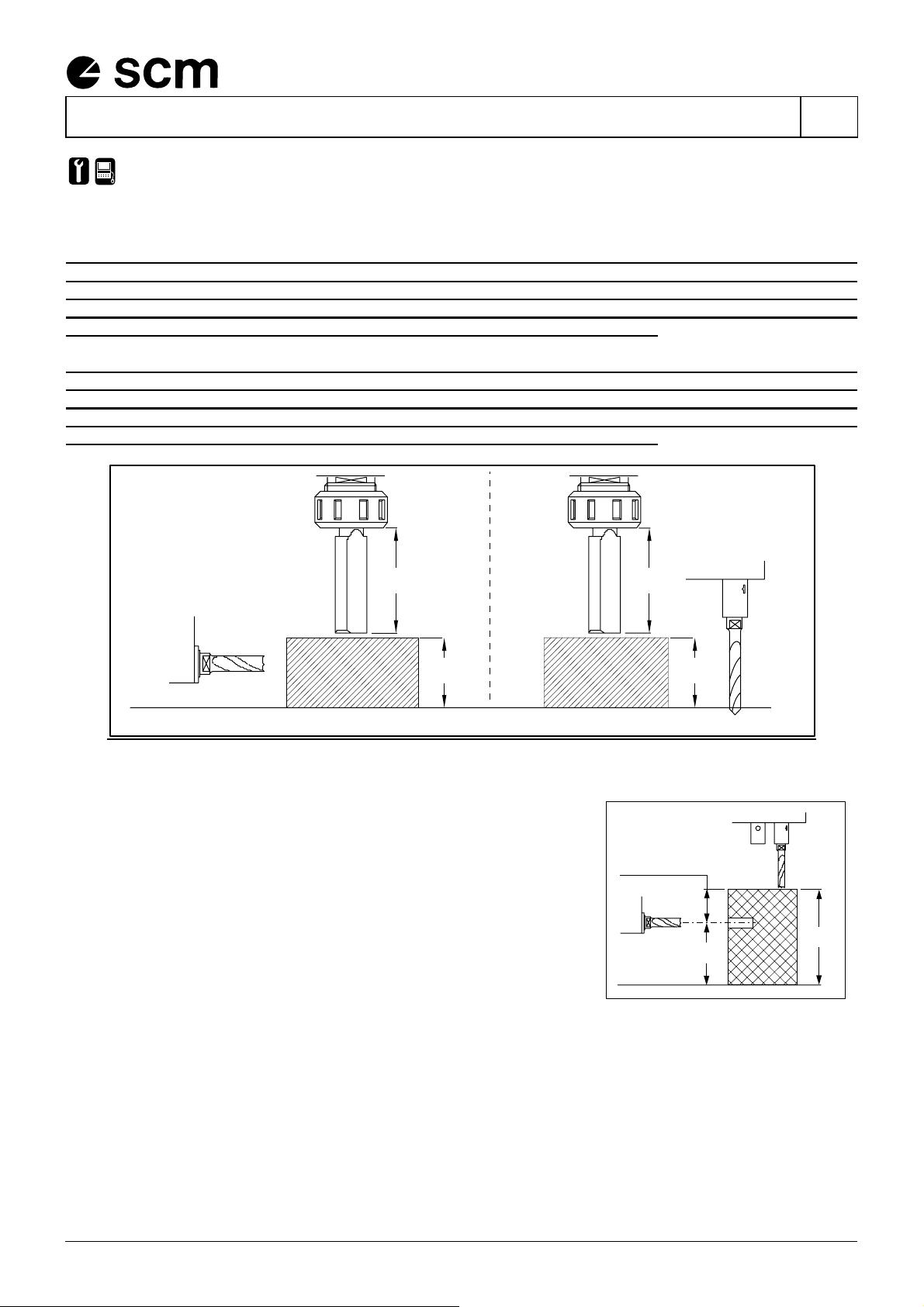

8.9.2.4 Риски столкновения во время обработки
неработающего инструмента и обрабатываемой панели
(t12/18m_1.0_8.3.2.3)
При одновременной работе вертикальной сверлильной группы с проходной или с горизонтальной
сверлильной группой существует определенная вероятность того, что сверлильная группа,
оснащенная инструментальным патроном МК2, может войти в нерабочее соприкосновение с
обрабатываемой панелью, - это может произойти, когда суммарная толщина обрабатываемой
панели S и длины инструмента L равна или превышает 140 мм (см. рис. 12).
При одновременной работе вертикальной сверлильной группы с проходной или с горизонтальной
сверлильной группой существует определенная вероятность того, что сверлильная группа,
оснащенная инструментальным патроном ISO 30, может войти в нерабочее соприкосновение с
обрабатываемой панелью, - это может произойти, когда суммарная толщина обрабатываемой
панели S и длины инструмента L равна или превышает 120 мм (см. рис. 12).
PIANODILAVORO
WORKINGTABLE
$-UM224
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
;
L
S
S
L
схема. 12
.-
(for_or)
Горизонтальное сверление стороны 1 панели может выполняться при
максимальном значении в 45мм.
B > (больший) S - 45
Прим. :
S = 80mm
B минимальный = 80 - 45 = 35
MAX45mm
$-UM545
S
B
Страницы: Стр: 145
