TECH Z25
RU 4 - Transport and machine installation
THIS MANUAL IS PROPERTY OF SCM Group S.p.A. - ANY TOTAL OR PARTIAL REPRODUCTION IS STRICTLY FORBIDDEN Chap. 4- Pag. 15/22

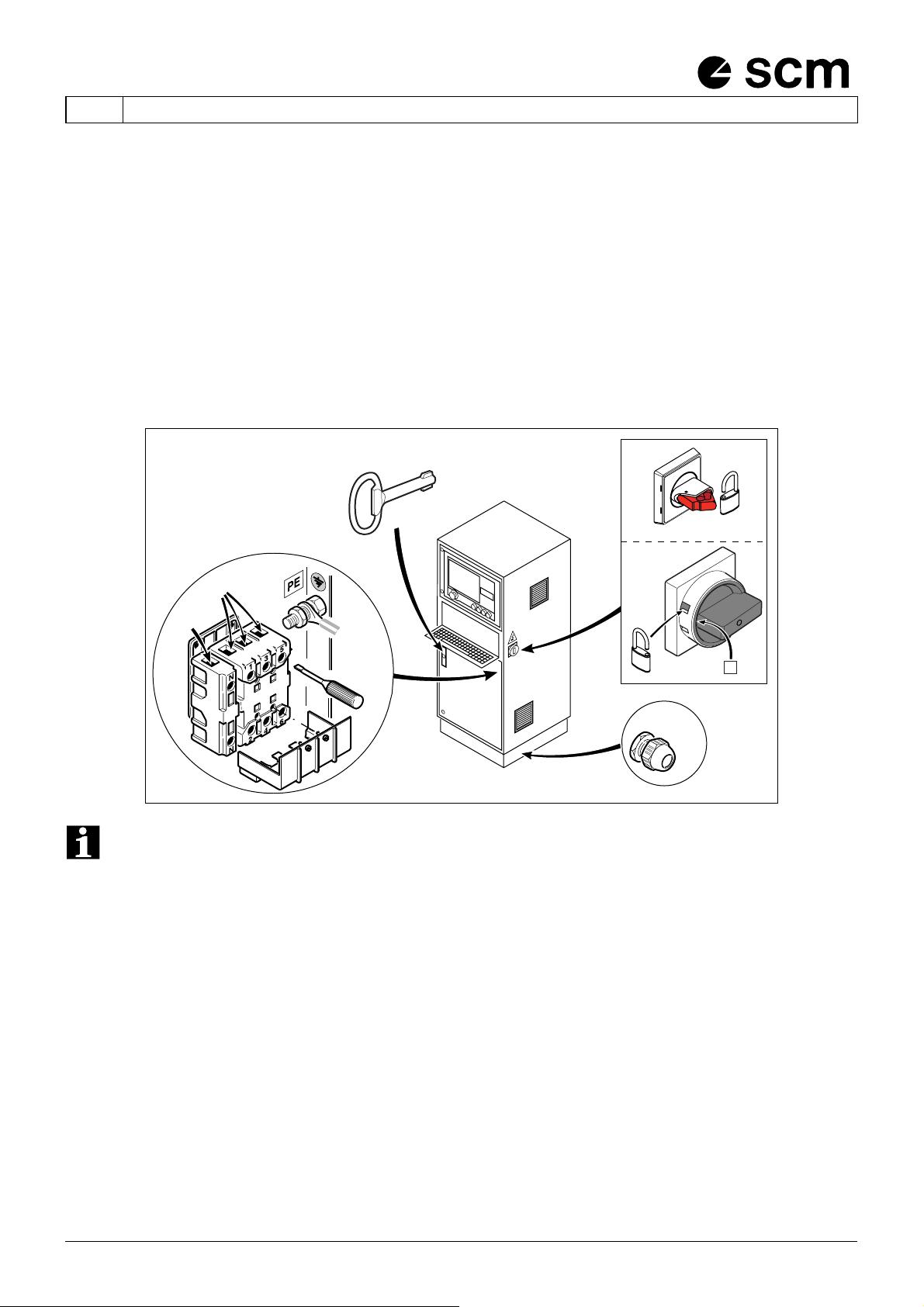

Подключить станок к электричеству следующим образом:
- Повернуть выключатель B (схема. 4.7c) в нулевую позицию.
- Открыть ключом C дверцу.
- Вставить кабель в разъем F.
- Соединить три фаза кабеля с зажимами D .
- Соединить нейтраль с зажимом N
- Соединить заземляющий кабель (желто-зеленого цвета) с зажимом E.
- Включить станок (см. главу. 6.2.1) и проверить направление вращения шпинделя N°1 , он должен
вращаться вправо, т.е. по часовой стрелке, или проверить направление холостого вращения насоса (если
уже установлен).
(Направление резьбы установленного инструмента определяет направление вращения: правая резьба=
правое вращение шпинделя; левая резьба= левое вращение шпинделя).
-В случае вращения шпинделя или насоса в обратную сторону, поменять две из трех фаз на зажимах D.
$-UM384b
B
B
F
C
O OFF
I ON
O
OFF
$-UM534a
E
D
N
схема. 4.7c
ПРИМЕЧАНИЕ: проверьте, чтобы были выполнены следующие электрические
соединения:
- вакуумный насос (гл. 4.5.2)
