93
Эксплуатация переднего ведущего моста с зазорами в
шкворневыхузлахприводиткпреждевременномувыходуизстроя
вкладышаверхнегошкворня.
В условиях эксплуатации удобнее всего подтягивать зажимную
втулку нижнего шкворня:
–
отверните гайку 13;
–
снимите накладку 12 с прокладкой 11;
–
специальным ключом подтяните зажимную втулку 10 до
устранения зазора (предварительно ударив медным молотком по
резьбовому торцу шкворня);
–
поворотом ключа на 10-20° дотяните эту втулку, чтобы создать
предварительный натяг вдоль общей оси шкворней;
–
установите накладку 12 с прокладкой 11;
–
затяните гайку шкворня 13 крутящим моментом 80-100 Н•м
(8-10 кгс•м) (см. приложение 2).

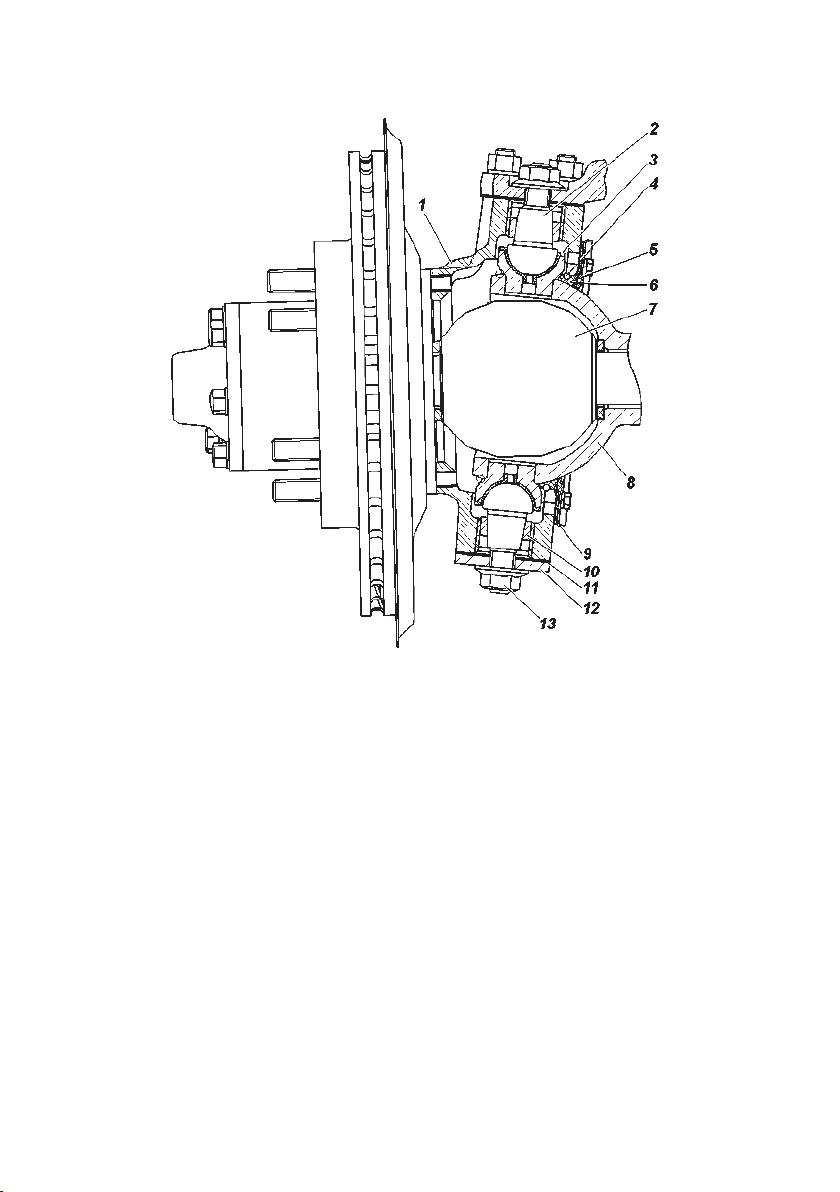

Рис. 9.24. Поворотный кулак и ступица:
1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня;
4 -пру жина; 5 -наружное уплотнительное кольцо; 6 -внутреннее уплотни -
тельное ко льцо; 7 -шарнир; 8 -шаровая опора; 9 -наружняя обойма
саль ника; 10 -втулка зажимная; 11 -прокладка; 12 -накладка; 13 -гайка
