УАЗ Хантер (2024 - нв)

Данная инструкция на русском языке предназначена для автомобиля УАЗ Хантер (2024 - нв), описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомобиля представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.2 Мб, pdf)
Страницы: Стр:
84
Система охлаждения двигателя (рис. 9.14)
Обслуживание системы охлаждения двигателя смотрите в
разделе «Двигатель ЗМЗ-409051» со следующими изменениями.
Рабочая температура охлаждающей жидкости должна
находиться в пределах:
Длительно,°С Кратковременно (не
более 5 минут), °С
80…105 110
Натяжение ремня 5 (рис. 9.13) водяного насоса и генератора
производится натяжным роликом 2, для чего необходимо: ослабить
болт 3 и, закручивая регулировочный болт 4, произвести натяжение
ремня. Затянуть болт 3.
Натяжение ремня 16 (рис. 9.14) привода вентилятора и насоса
гидроусилителя рулевого управления производится перемещением
насоса 12, для чего необходимо: ослабить болты 13, натяжным
болтом 14 отрегулировать натяжение ремня, перемещая насос по
направляющим. Затянуть болты 13.

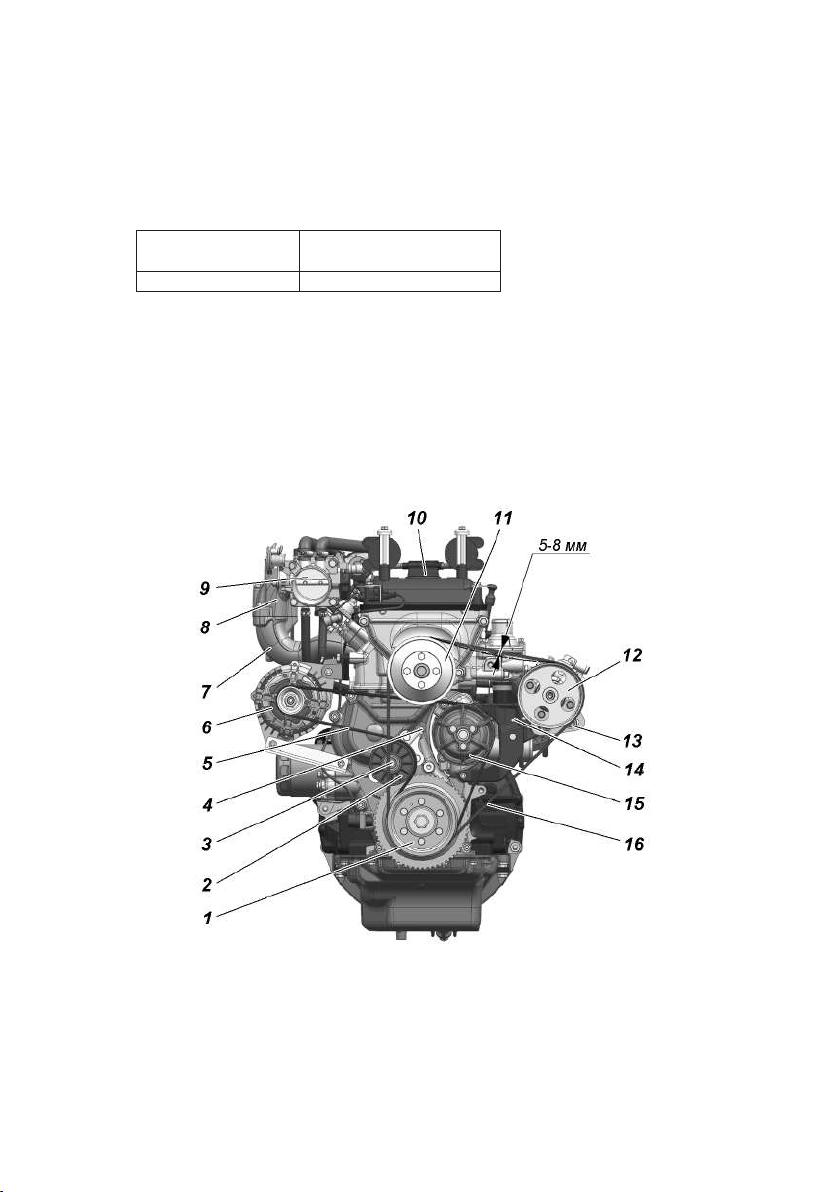

Рис. 9.14. Натяжение ремней привода агрегатов:
1 -шкив коленчатого вала;
2 -натяжной ролик ремня привода водяного насоса и
генератора; 3 -болт крепления натяжного ролика; 4 -регулировочный болт; 5 -ремень
привода водяного насоса и генератора; 6 -генератор;
7 -впускная труба; 8 -ресивер;
9 -дроссельный узел с датчиком положения дроссельной заслонки; 10 -крышка
маслоналивного патрубка; 11 -шкив вентилятора;
12 -шкив насоса ГУР;
13 -болт
крепления насоса гидроусилителя рулевого управления;
14 -натяжной болт;
15
-шкив водяного насоса;
16 -ремень привода вентилятора и насоса ГУР
Страницы: Стр: 84
