Страницы: Стр:
115
3. Включите ближний свет фар и, поочередно закрывая каждую
фару, вращением регулировочных винтов добейтесь, чтобы
светотеневая граница слева от точек Е и Е' совпадала с линией 1, а
справа – с линиями 2 и 2' для левой и правой фар соответственно.
Точки перелома светотеневой границы должны совпадать с точками
Е и Е'.
Если отрегулировать фары не удается, то необходимо
проверить работоспособность корректора фар.
Корректор ремонту не подлежит. В случае повреждения
замените корректор.
Противотуманные фары регулируйте так, чтобы световые
пятна на стене или экpане были pасположены, как показано на pис.
9.38. Для замены лампы поверните патрон в сборе с лампой против
часовой стрелки и выньте его из гнезда.

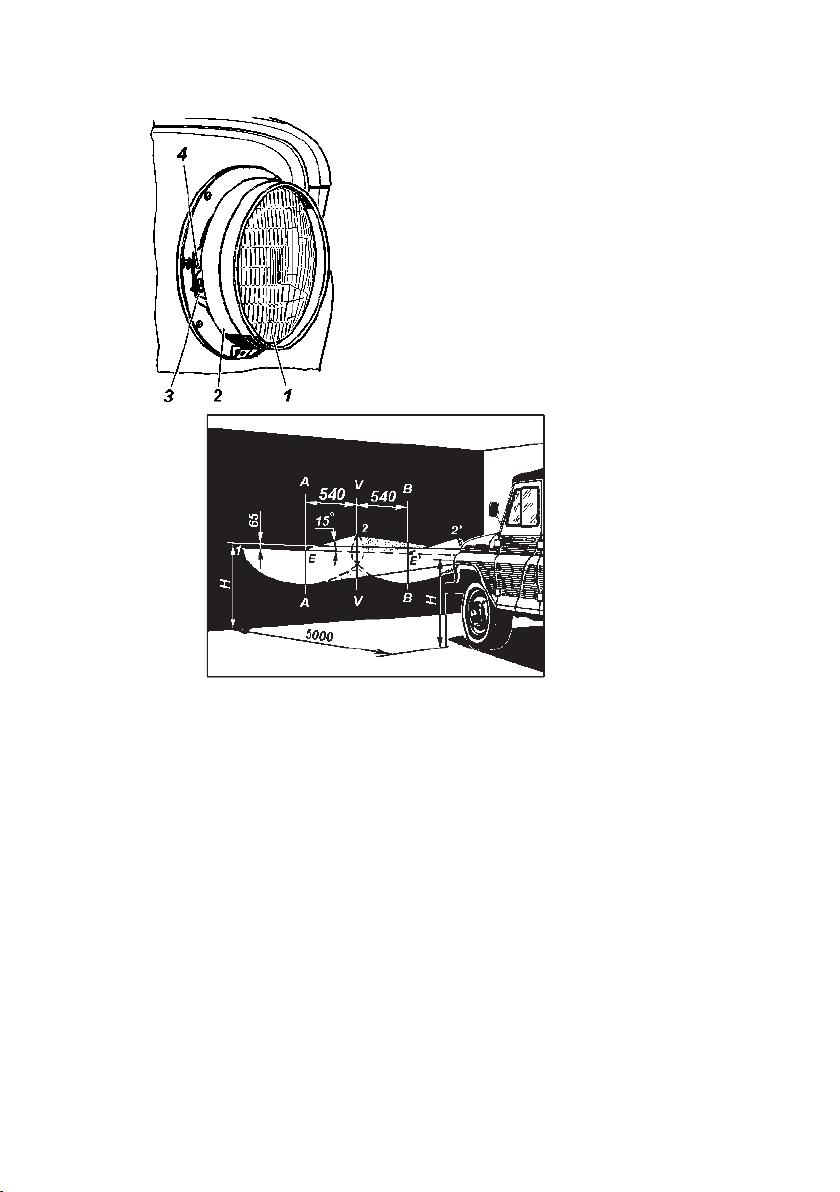

Рис. 9.36. Фаpа:
1 -оптический элемент; 2 -внутpенний ободок;
3 -винты; 4 -pегулиpо-вочные винты
Рис. 9.37. Разметка экpана для pегулиpовки фар:
Н - pасстояние центpа фаp от уpовня земли; V-V - проекция продольной оси
автомобиля; А-А, В-В - оси центров фар
Страницы: Стр: 115
