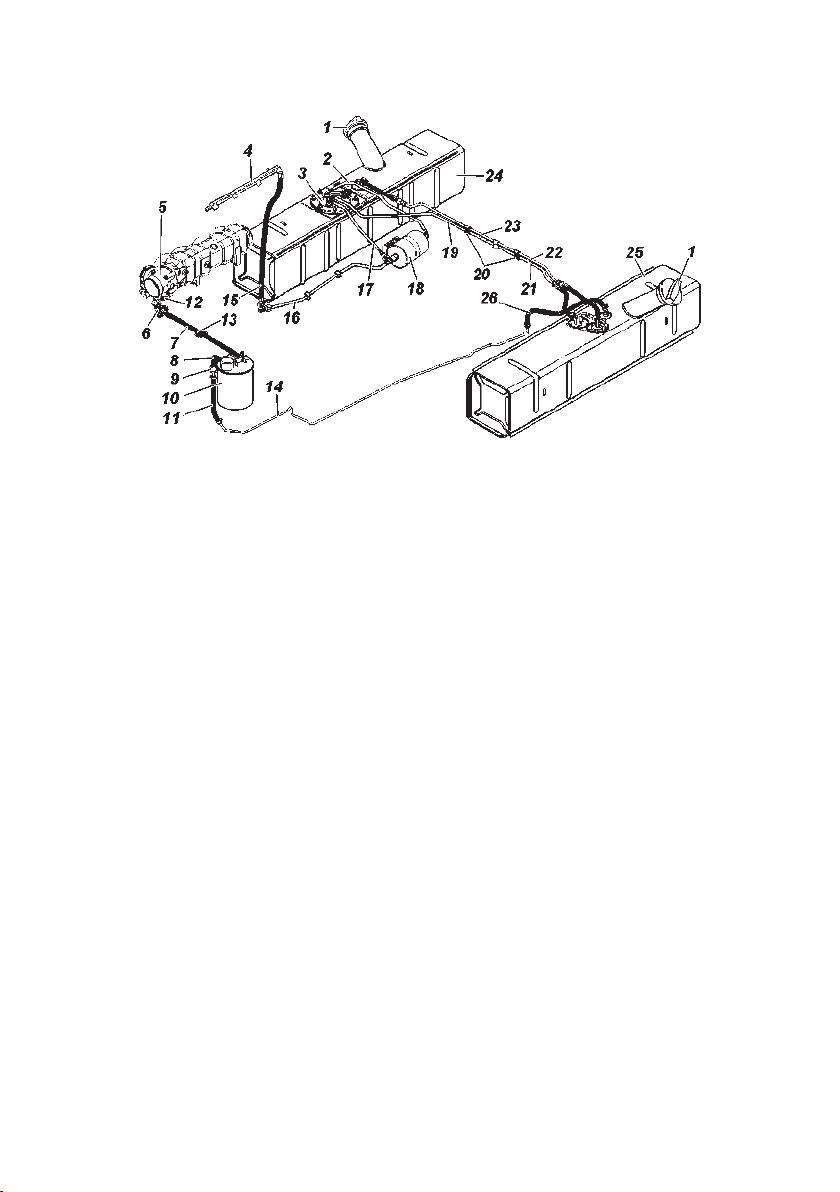

Рис. 9.7. Схема системы питания двигателя топливом:
1 -пробка топливного бака; 2 -трубка от электробензонасоса к фильтру тонкой
очистки топлива; 3 -топливный модуль; 4 -топливная рампа; 5 -дроссельное
устройство; 6 -клапан продувки адсорбера; 7, 8, 11, 12, 26 -шланги паро отводящие; 9
-клапан бензобака; 10 -адсорбер; 13 -скоба крепления жгутов проводов; 14 -трубка
паропроводная; 15 -трубка топливная; 16 -трубка подачи топлива; 17 -трубка слива
топлива от фильтра тонкой очистки к погружному модулю; 18 -фильтр тонкой
очистки топлива; 19 -трубка подачи топлива к правому баку; 20 -скоба пластмассовая
двойная; 21 -трубка подачи топлива от левого бака; 22 -трубка пароотводящая от
левого бака; 23 -пароотводящая трубка от правого бака; 24 -правый топливный бак;
25 -левый топливный бак
Периодически проверяйте надежность крепления баков и пpи
необходимости подтягивайте болты их кpепления.
Для пpомывки топливные баки снимите с автомобиля.
Пеpед снятием баков с автомобиля выполните следующее:
– отключите аккумулятоpную батаpею;
– ослабьте болты стяжных хомутов и опустите бак;
– отсоедините от топливного модуля колодку и изолиpуйте ее;
– отсоедините тpубки и шланги топливопpоводов.
Затем отвеpните болты хомутов крепления топливных баков,
отогните хомуты вниз, чтобы они не пpепятствовали опусканию
бака, и снимите бак.
Установку бака производите в обратном порядке.
Топливный модуль 3 (рис. 9.7) погружного типа, включающий
в себя электробензонасос, сетчатый фильтр, струйный насос,
регулятор давления и датчик указателя уровня топлива. В крышке
погружного модуля встроен струйный насос для обеспечения
перекачки топлива с дополнительного бака в основной бак. При
отсутствии перекачки топлива из дополнительного бака в основной,
