УАЗ Хантер (2024 - нв)

Данная инструкция на русском языке предназначена для автомобиля УАЗ Хантер (2024 - нв), описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомобиля представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.2 Мб, pdf)
Страницы: Стр:
88
Положение педали выключения сцепления pегулиpуется
изменением длины толкателя 4 (рис. 9.18) главного цилиндpа
выключения сцепления. Полный ход педали сцепления с нажимной
пружиной диафрагменного типа должен быть 150±20 мм.
Свободный ход педали сцепления с нажимной пружиной
диафрагменного типа (5-30
мм) обеспечивается констpукцией
сцепления и не pегулиpуется.
Выключатель педали сцепления 8 регулируется при по мо щи
гаек 10, обеспечивая зазор 0,5
мм, указанный на рисунке.
После
регулировки затяните гайки с моментом 4 - 6 Н•м (0,4 - 0,6 кгс•м).
Коробка передач и раздаточная коробка
При резком включении/переключении передачи возможен
одиночный стук в коробке переключения передач.
При резком включении переднего моста при движении
возможен незначительный стук в шлицах муфты включения
переднего моста.
При резком выключении привода переднего моста возможен
одиночный незначительный стук в раздаточной коробке.
При движении на понижающей передаче раздаточной коробки

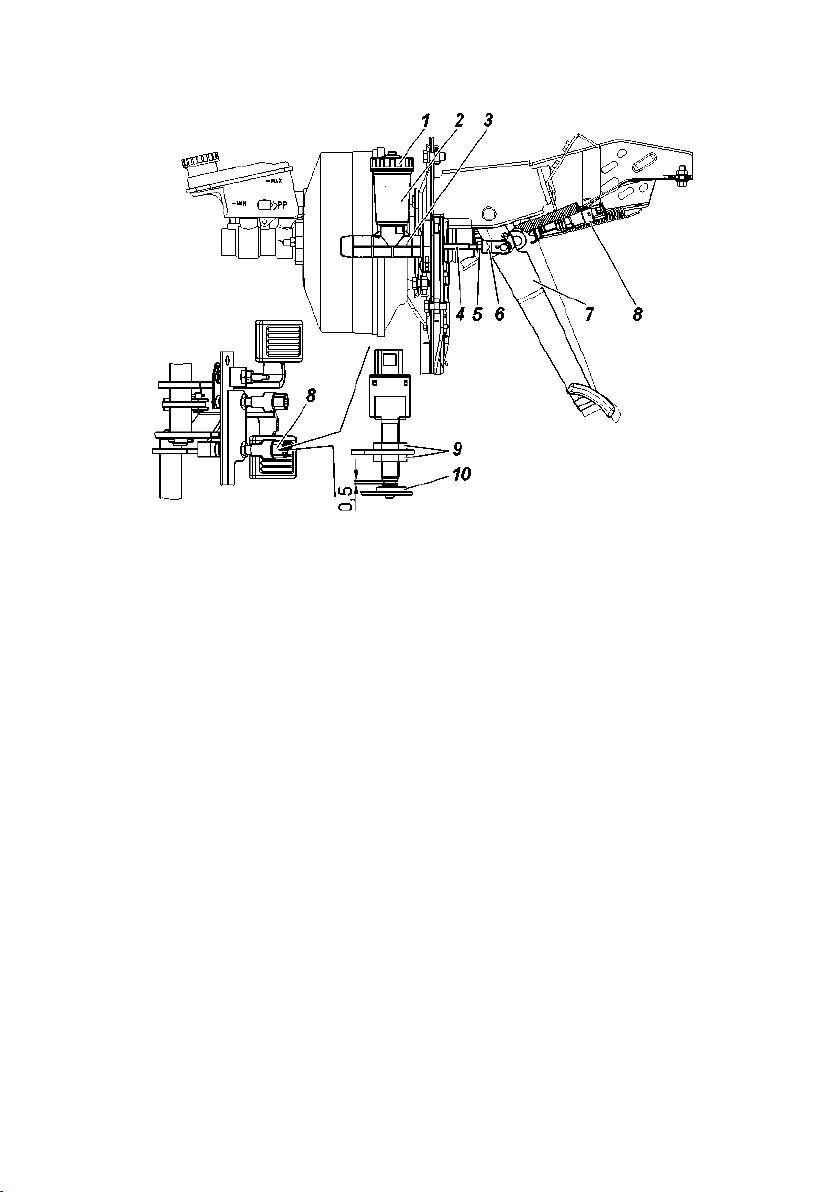

Рис. 9.18. Привод главного цилиндра выключения сцепления:
1 -крышка бачка; 2 -корпус бачка; 3 -корпус главного цилиндра; 4 -толкатель; 5
-гайка; 6 -муфта толкателя; 7 -педаль выключения сцепления; 8 -выключатель
педали сцепления; 9 -гайки; 10 -буфер
