71
Для слива жидкости из системы охлаждения двигателя
откройте пробку расширительного бачка, выверните сливную
пробку радиатора или откройте краник 10 (рис. 9.5) и отверните
пробку на блоке цилиндpов 14.
Натяжение ремня 14 (рис. 9.6) привода вентилятора и насоса
гидроусилителя рулевого управления производится переме-
щением насоса 13, для чего необходимо: ослабить болты 11,
регулировочным болтом 12 отрегулировать натяжение ремня,
перемещая насос по кронштейну. Затянуть болты 11.
Натяжение ремня привода насоса системы охлаждения и
генератора двигателя 3 (рис. 9.6) обеспечивается автоматическим
механизмом натяжения ремня. В процессе эксплуатации
регулировка натяжения ремня не требуется.

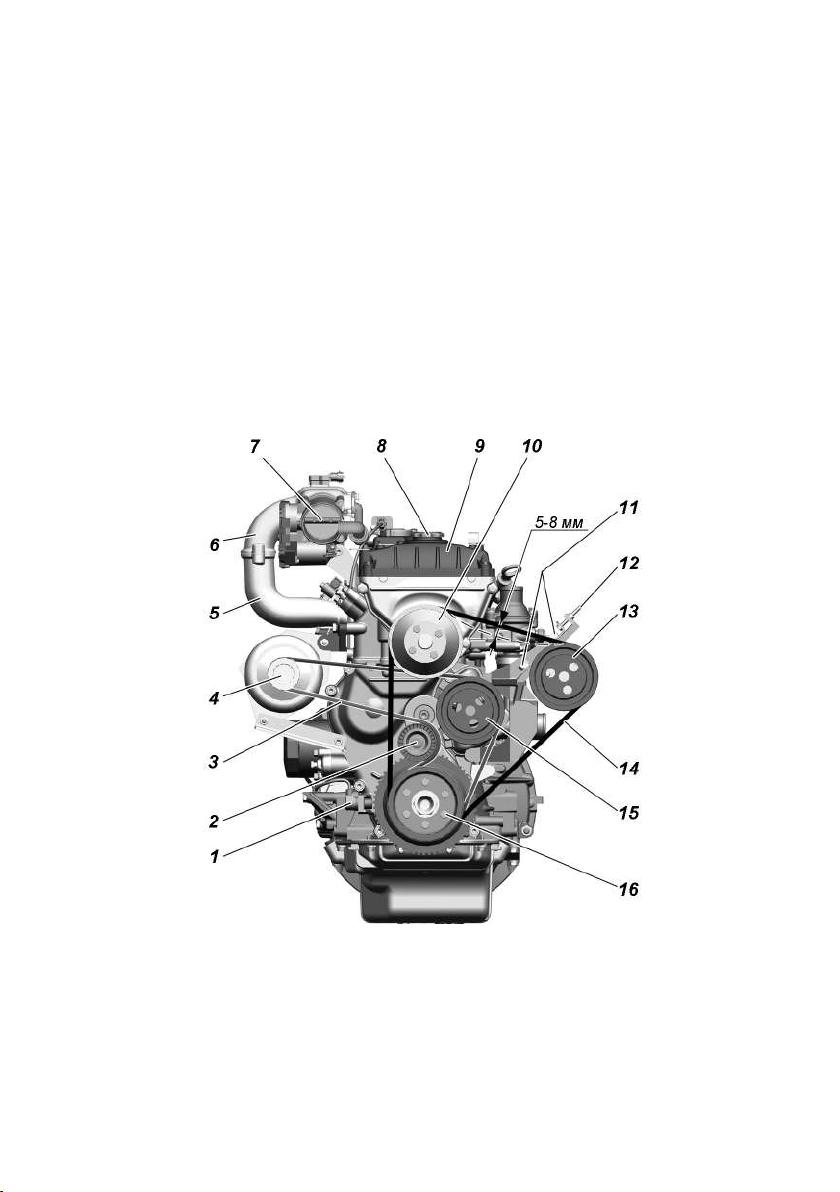

Рис. 9.6. Натяжение ремней привода агрегатов:
1 -датчик синхронизации; 2 -автоматический механизм натяжения; 3 -ремень
привода генератора и водяного насоса; 4 -шкив генератора; 5 -впускная труба; 6
-ресивер; 7 -дроссельный узел с датчиком положения дроссельной заслонки; 8
-крышка маслоналивной горловины; 9 -крышка клапанов; 10 -шкив вентилятора;
11 -болты крепления; 12 -регулировочный болт; 13 -шкив насоса гидроусилителя
рулевого управления; 14 -ремень привода вентилятора и насоса гидроусилителя
рулевого управления; 15 -шкив водяного насоса; 16 -шкив-демпфер коленчатого
вала
