137

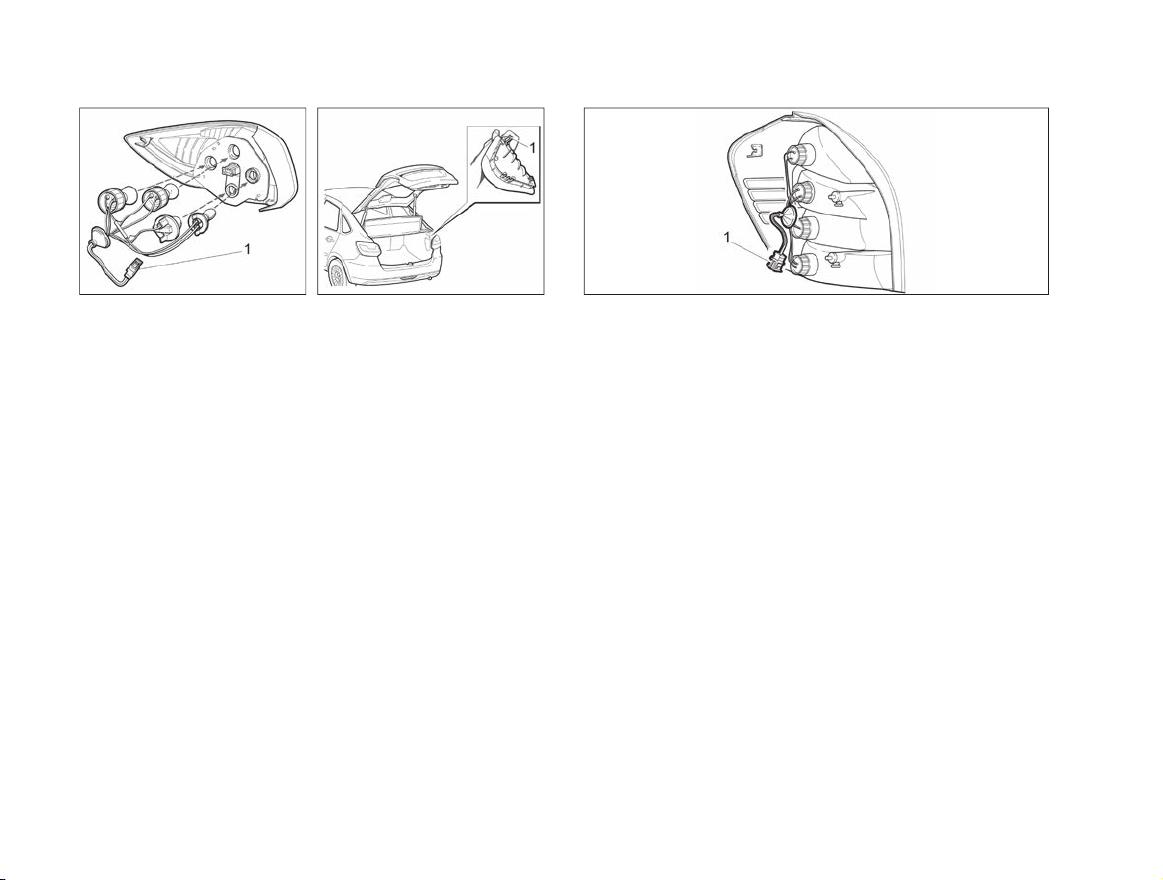

Рис. 57б. Задний фонарь
автомобиля
с кузовом «лифтбек»
Рис. 57в. Снятие заглушки
опоры полки
Для снятия ламп в заднем фонаре автомобиля с кузовом
«лифтбек» (рис. 57б) проделайте следующие действия:
– откройте дверь задка;
– нажмите пальцем через отверстие в заглушке опоры полки
на защелку 1 (рис. 57в);
– потяните на себя заглушку опоры полки;
– потяните вверх заглушку опоры полки для высвобождения
нижних зацепов, обеспечив доступ к заднему фонарю;
– повернув патрон заменяемой лампы против часовой
стрелки, выньте его из посадочного места;
– выньте лампу из патрона поворотом против часовой стрелки.
Установку новой лампы проводите в обратном порядке.
На автомобиле с кузовом «лифтбек» в заднем бампере
устанавливается задний противотуманный фонарь. В каче-
стве источников света в заднем противотуманном фонаре
применены светоизлучающие диоды. Конструкция фонаря
неразборная. В случае выхода из строя 2-х или более источ-
ников света задний противотуманный фонарь заменяется
полностью у дилера LADA.
Рис. 57г. Задний фонарь
на автомобиле
с кузовом «универсал»
Замена ламп в заднем фонаре на автомобиле с кузовом
«универсал» (рис. 57г):
– откройте дверь задка (см. раздел «Крышка багажника/
Дверь задка»);
– откройте люк в обивке боковины;
– отсоедините колодку жгута проводов 1 заднего фонаря от
жгута проводов автомобиля;
– отверните три гайки крепления заднего фонаря;
– выведите задний фонарь из зацепления с фиксатором;
– отведите задний фонарь от кузова и извлеките патрон с
неисправной лампой;
– поверните патрон с лампой, требующей замены, против
часовой стрелки и выньте его из корпуса заднего фонаря;
– извлеките лампу из патрона, слегка нажав на неё и повер-
нув против часовой стрелки;
– вставьте новую лампу в патрон, нажав на неё и повернув по
часовой стрелке;
После замены лампы сборку и установку заднего фонаря
проводите в обратном порядке.
18 Р.Э. LADA Granta 8450014093
