127
– снимите колпак колеса (в вариантном исполнении);
– ослабьте на один оборот специальным ключом 2 болты
крепления заменяемого колеса;
– установите на площадке домкрат 1 так, чтобы верхняя опора 5
домкрата находилась точно под упором автомобиля (около
специальной подштамповки ближе к заменяемому колесу),
предварительно вращением привода храпового механизма 3
по часовой стрелке, подняв верхнюю опору 5 на близкую к тре-
буемой высоту. Подъем производится при зафиксированной
от проворота верхней опоре 5. При необходимости достиже-
ния максимальной высоты подъема или облегчения подгонки
к требуемой высоте подхвата сначала надлежит вывернуть
внутренний винт 6 с верхней опорой 5 на высоту 30 мм;
– поднимите домкрат до фиксации верхней опоры 5 с упором
автомобиля, вставив в трубку привода храпового механизма
рукоять специального ключа 2, качательными движениями
ключа в горизонтальной плоскости с усилием по часовой
стрелке обеспечить подъем автомобиля до «отрыва» заме-
няемого колеса от опорной поверхности;
ВНИМАНИЕ!
Максимальная высота подъема составляет примерно
390 мм и ограничена от выворачивания винтов техноло-
гическими упорами, поэтому при подъеме автомобиля
на близкую указанной высоту с увеличением усилия
дальнейшее вращение следует прекратить во избежание
поломки домкрата.
– отверните болты и снимите колесо. Установите запасное
колесо, заверните болты крепления и равномерно затяните
их крест-накрест;
– переведите собачку 4 храпового механизма на упор про-
тив часовой стрелки и качательными движениями ключа 2

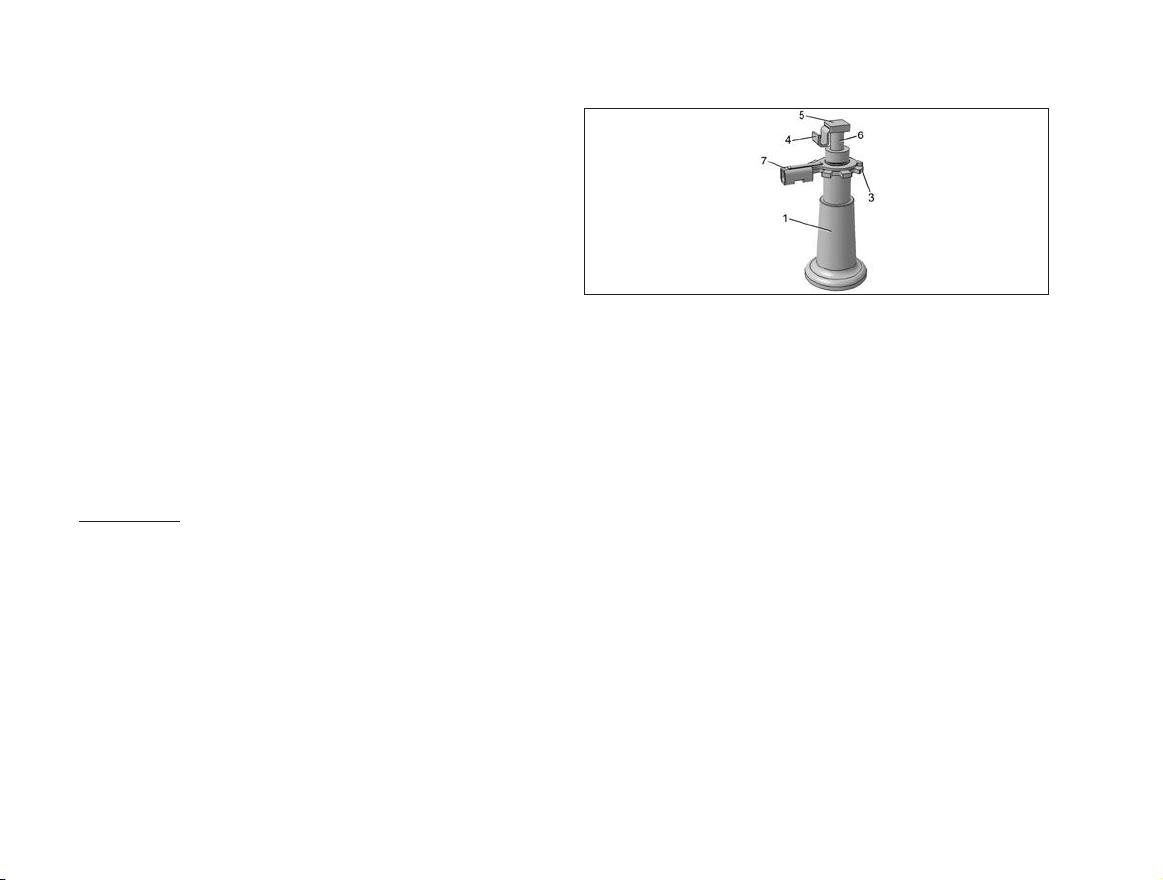

Рис. 50в. Домкрат
(в вариантном исполнении)
в горизонтальной плоскости против часовой стрелки опу-
стите автомобиль и освободите домкрат. Подтяните болты и
проверьте давление в шине.
В вариантном исполнении автомобиль комплектуется дом-
кратом, показанным на рис. 50в и для замены колеса потре-
буется выполнить следующие действия:
– высадите пассажиров;
– установите автомобиль на ровной площадке и затормо-
зите его стояночным тормозом и включением первой пере-
дачи, в вариантном исполнении для автомобилей с АКП
переместите рычаг переключения передач в положение Р
(стоянка);
– достаньте запасное колесо и инструмент;
– снимите колпак колеса (в вариантном исполнении);
– ослабьте на один оборот специальным ключом 2
(см. рис. 50б) болты крепления заменяемого колеса;
– определите место установки домкрата 1 (см. рис. 50в) так,
чтобы верхняя опора 5 домкрата находилась точно под упо-
