Lada Granta (2024)

Данная инструкция на русском языке предназначена для автомобиля Lada Granta (2024), описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомобиля представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (3.6 Мб, pdf)
Страницы: Стр:
188

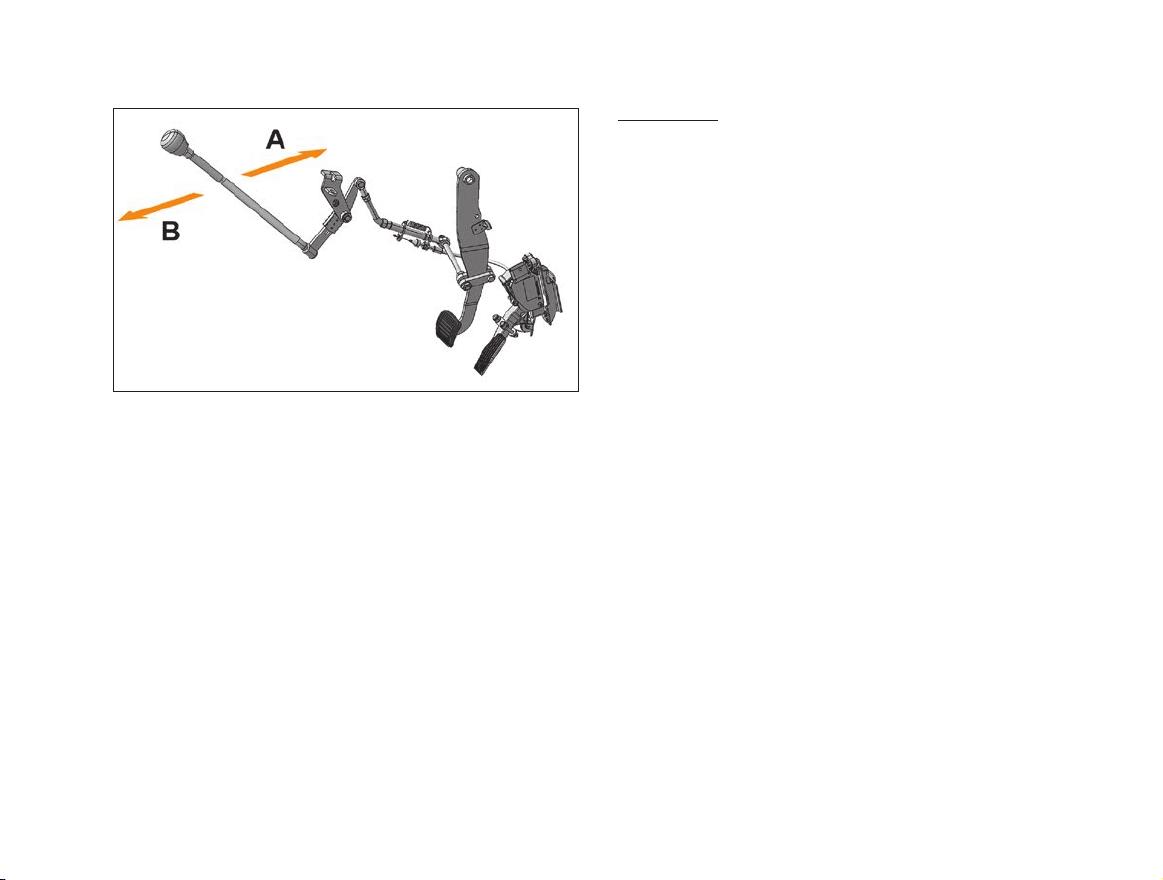

Рис. 2. Устройство ручного управления педалями акселератора
и тормоза для автомобилей с автоматизированной (АМТ)
коробкой передач и левым расположением органов управления
А – управление педалью тормоза;
B – управление педалью акселератора.
1.2. Ручное управление педалями акселератора и тормо-
за для автомобилей, оборудованных автоматизированной
(АМТ) коробкой передач с левым расположением органов
управления, показано на рис. 2. Данное устройство предна-
значено для лиц с нарушением функций одной или обеих ног.
2. Эксплуатация автомобиля
с устройством ручного управления
2.1. Перед каждым выездом необходимо произвести осмотр
и опробовать работу устройства в действии до начала дви-
жения.
ВНИМАНИЕ!
При обнаружении отклонений от нормальной работы их
необходимо незамедлительно устранить, обратившись
к дилеру LADA.
Адреса дилеров LADA, выполняющих гарантийный
ремонт и техническое обслуживание автомобилей на
территории Российской Федерации, указаны в приложе-
нии 1 сервисной книжки автомобиля.
Примечание. В автомобилях с устройством ручного управления,
описанных в подразделах 1.1 и 1.2, ввиду особенности конструкции
устройства ручного управления исключена возможность регулировки
угла наклона рулевой колонки.
2.2. Ниже приведено описание особенностей управления
автомобиля с механической коробкой передач, оборудован-
ного устройством ручного управления акселератора, тор-
моза и сцепления для автомобилей, оборудованных меха-
нической коробкой передач (рис. 3), в порядке от начала
движения и до остановки.
1) Исходное положение.
Рычаг коробки передач (далее КП) в нейтральном положе-
нии. Двигатель работает.
2) Начало движения.
Для того чтобы выжать сцепление (выключить сцепление),
необходимо повернуть, с приложением усилия, рукоятку
управления сцеплением 3 по часовой стрелке в положе-
ние до упора, в котором педаль сцепления фиксируется в
нажатом состоянии. Для включения сцепления, т.е. возвра-
та педали сцепления в исходное положение, необходимо
повернуть рукоятку управления сцеплением 3 против часо-
вой стрелки в положение до упора.
Страницы: Стр: 188
