125
ния максимальной высоты подъема или облегчения подгонки
к требуемой высоте подхвата сначала надлежит вывернуть
внутренний винт 6 с верхней опорой 5 на высоту 30 мм;
– поднимите домкрат до фиксации верхней опоры 5 с упором
автомобиля, вставив в трубку привода храпового механизма
рукоять специального ключа 2, качательными движениями
ключа в горизонтальной плоскости с усилием по часовой
стрелке обеспечить подъем автомобиля до «отрыва» заме-
няемого колеса от опорной поверхности;
ВНИМАНИЕ!
Максимальная высота подъема составляет примерно
390 мм и ограничена от выворачивания винтов техноло-
гическими упорами, поэтому при подъеме автомобиля
на близкую указанной высоту с увеличением усилия
дальнейшее вращение следует прекратить во избежание
поломки домкрата.
– отверните болты и снимите колесо. Установите запасное
колесо, заверните болты крепления и равномерно затяните
их крест-накрест;
– переведите собачку 4 храпового механизма на упор про-
тив часовой стрелки и качательными движениями ключа 2 в
горизонтальной плоскости против часовой стрелки опустите
автомобиль и освободите домкрат. Подтяните болты и про-
верьте давление в шине.
В вариантном исполнении автомобиль комплектуется дом-
кратом, показанным на рис. 50в и для замены колеса потре-
буется выполнить следующие действия:
– высадите пассажиров;
– установите автомобиль на ровной площадке и затормози-
те его стояночным тормозом и включением первой пере-
дачи, в вариантном исполнении для автомобилей с АКП

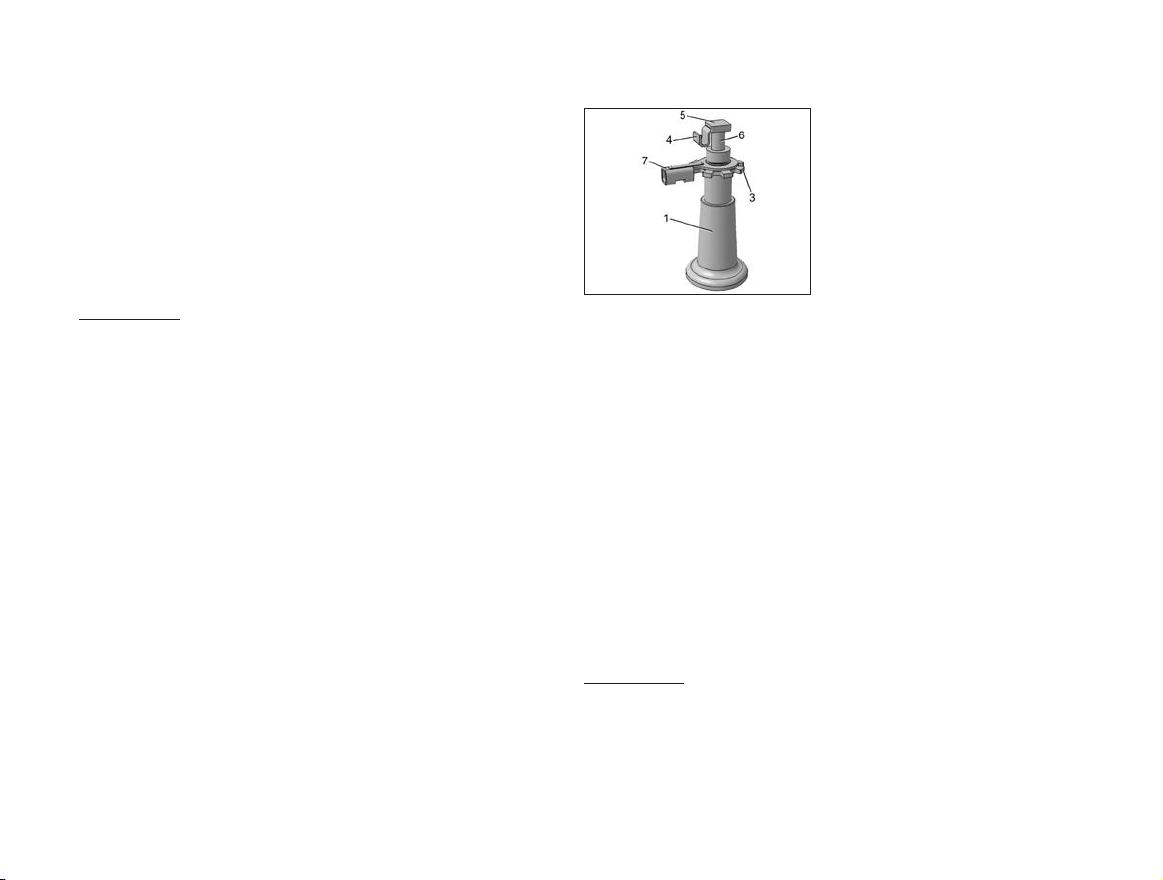

Рис. 50в. Домкрат
(в вариантном исполнении)
переместите рычаг переклю-
чения передач в положение Р
(стоянка);
– достаньте запасное колесо
и инструмент;
– снимите колпак колеса
(в вариантном исполне-
нии);
– ослабьте на один оборот
специальным ключом 2 (см.
рис. 50б) болты крепления
заменяемого колеса;
– определите место установки домкрата 1 (см. рис. 50в) так,
чтобы верхняя опора 5 домкрата находилась точно под упо-
ром автомобиля (около специальной подштамповки ближе
к заменяемому колесу);
– вращением зубчатого сектора 3 по часовой стрелке пред-
варительно поднимите верхнюю опору 5 на высоту, близкую
к требуемой высоте подхвата. При необходимости достиже-
ния максимальной высоты подъема или облегчения подгон-
ки к требуемой высоте подхвата сначала надлежит вывернуть
внутренний винт 6 с верхней опорой 5 на высоту до 30 мм;
– заведите домкрат под автомобиль в горизонтальном поло-
жении, подведите опорную площадку 5 к ребру порога так,
чтобы ребро попало в выемку углового фиксатора домкрата
4 и выровните домкрат вертикально. Необходимо избегать
наклонного положения домкрата;
ВНИМАНИЕ!
Установка домкрата должна проводиться в таком поло-
жении, при котором угловой фиксатор 4 будет нахо-
диться с наружной стороны автомобиля, а опорная
площадка 5 под автомобилем.
