138

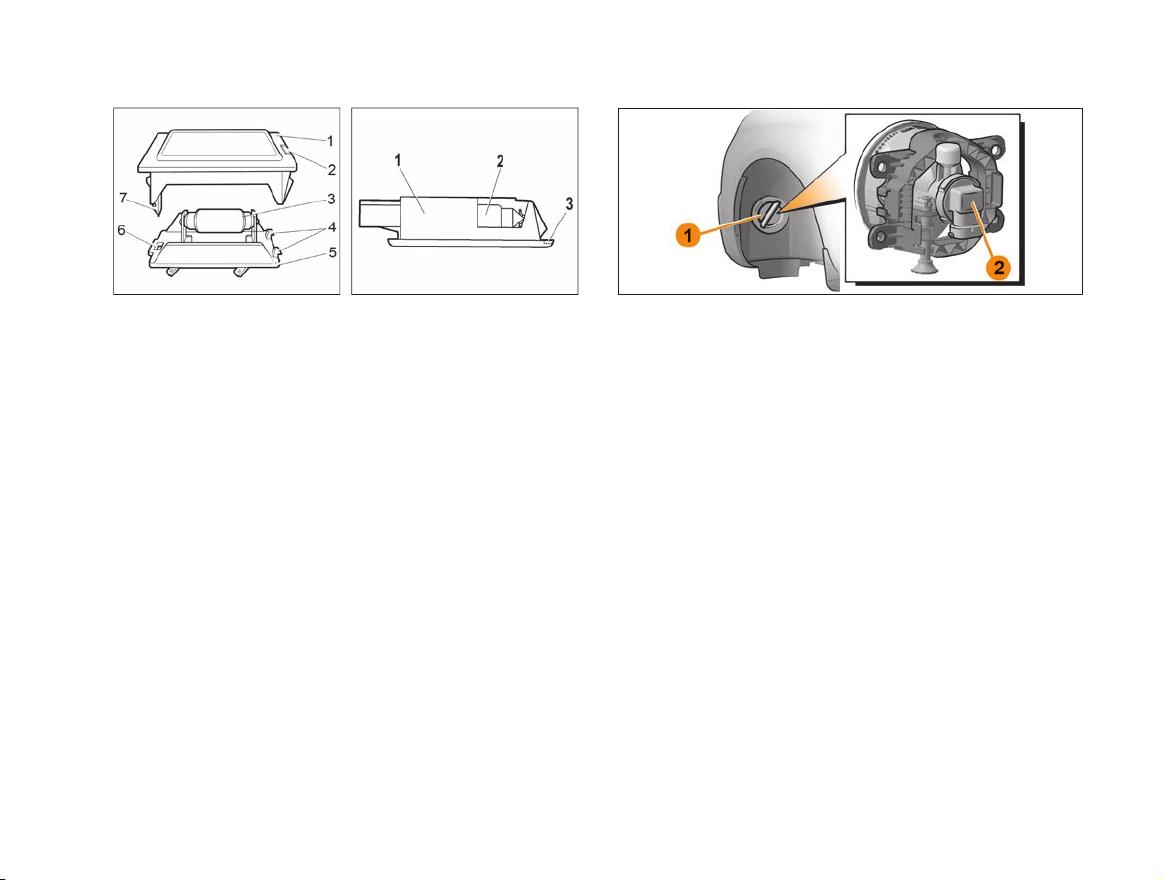

Рис. 59. Плафон освещения
багажника автомобиля
с кузовом «седан»
Рис. 60. Плафон освещения
багажного отделения
автомобиля с кузовами
«лифтбек» и «универсал»
Плафон освещения багажника
На автомобиле с кузовом «седан» для замены лампы 3
(рис. 59) в плафоне освещения багажника выньте плафон
из посадочного места на кузове, для чего вставьте отвертку
в паз 2 с правой стороны фонаря и аккуратно поверните
ее на себя. Затем нажмите на защелку 7, выведите ее из
отверстия 6 и снимите рассеиватель 1. Лампа удерживается
пружинными контактами. После замены лампы рассеиватель
1 устанавливайте так, чтобы в его пазы вошли установочные
«усики» 4 корпуса 5 фонаря.
На автомобиле с кузовами «лифтбек» и «универсал» для
замены лампы 2 (рис. 60) в плафоне освещения 1 багажника
снимите его с автомобиля. В гнезде плафон удерживается
пружинной защелкой. Вставьте плоскую отвертку в паз 3 с
правой стороны плафона, аккуратно отожмите плафон вниз
и потяните лампу 2 на себя.
После замены лампы сборку и установку плафона освеще-
ния багажника проводите в обратном порядке.
Рис. 61. Противотуманная фара
Плафон освещения вещевого ящика
Для замены лампы 2 (см. рис. 60) в плафоне освещения
вещевого ящика 1 выньте его из гнезда. В гнезде пла-
фон удерживается пружинной защелкой. Вставьте плоскую
отвертку в паз 3 с правой стороны плафона, аккуратно ото-
жмите плафон вниз и потяните лампу 2 на себя. После заме-
ны лампы сборку и установку плафона проводите в обратном
порядке.
Противотуманная фара
В щитках передних крыльев автомобиля имеются специ-
альные люки 1 для доступа к противотуманным фарам.
Демонтируйте неработоспособную лампу 2 противотуман-
ной фары (рис. 61) в следующем порядке:
– поверните переднее колесо внутрь арки для осуществле-
ния доступа к крышке люка;
– снимите крышку люка щитка переднего крыла;
