ВНИМАНИЕ!
Снятие и установку металлического колпака ступицы
заднего колеса необходимо проводить только у дилера
LADA.
Самостоятельный демонтаж-монтаж данного колпака
приводит к утере гарантийных обязательств изготовите-
ля на подшипник ступицы заднего колеса!
Замена колес
Для замены колес:
– высадите пассажиров;
– установите автомобиль на ровной площадке и затормозите
его стояночным тормозом и включением первой передачи,
в вариантном исполнении для автомобилей с АКП переме-
стите рычаг переключения передач в положение Р (стоянка);
– достаньте запасное колесо и инструмент;
– снимите колпак колеса (в вариантном исполнении);
– ослабьте на один оборот комбинированным ключом 2
(рис. 50а) болты крепления заменяемого колеса;
– установите домкрат 1 так, чтобы выемка в упоре домкрата
вошла в ребро порога ближе к заменяемому колесу, а пята
домкрата находилась точно под упором. Для облегчения
нахождения правильного места установки домкрата на поро-
гах автомобиля выполнены специальные подштамповки.
Вращением рукоятки домкрата (положение I) поднимите
колесо над опорной поверхностью на высоту 50–60 мм.
Если расстояние до опорной поверхности не обеспечивает
поворот рукоятки на полный оборот, рукоятку вращайте по
малому радиусу (положение II);
– отверните болты и снимите колесо. Установите запасное
колесо, заверните болты крепления и равномерно затяните
их крест-накрест;

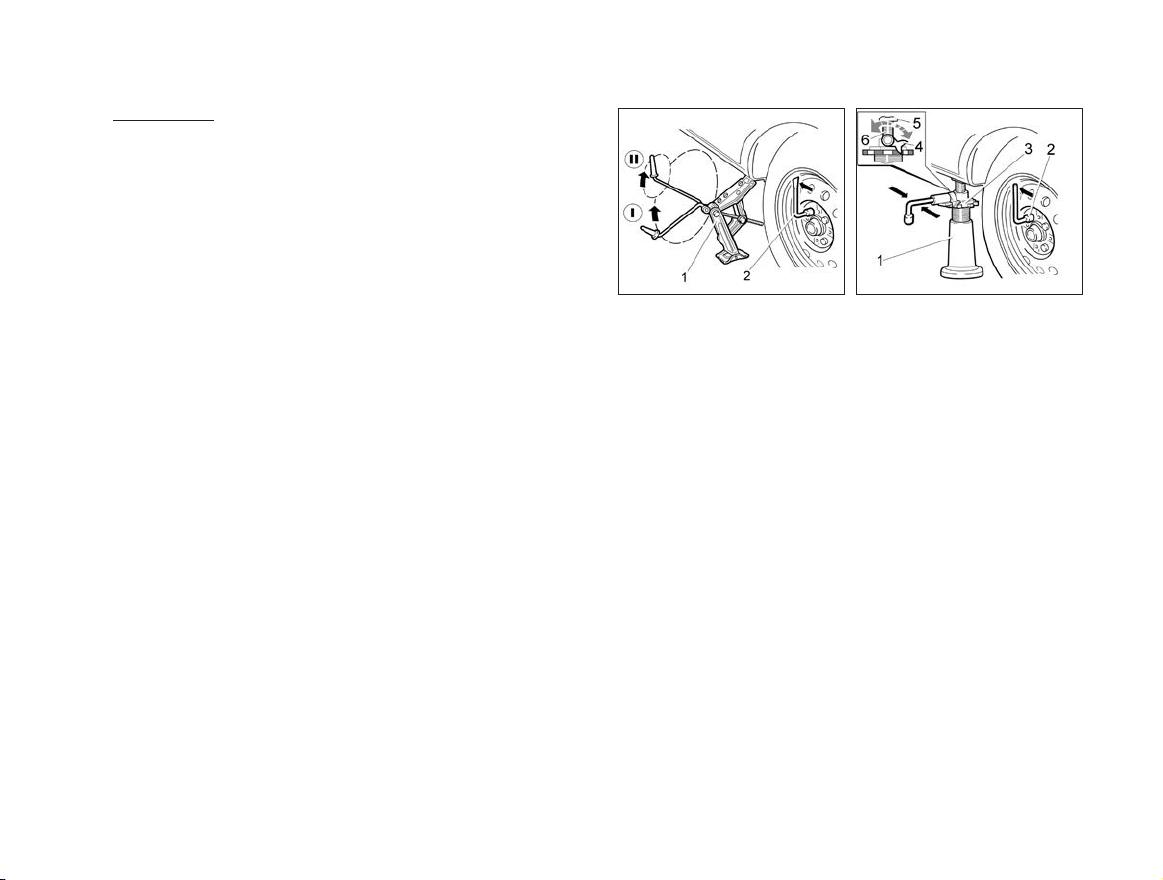

Рис. 50а. Подъем автомобиля
при замене колес
Рис. 50б. Подъем автомобиля
при замене колес
– опустите автомобиль и выньте домкрат. Подтяните болты и
проверьте давление в шине.
В вариантном исполнении автомобиль комплектуется дом-
кратом, показанным на рис. 50б, и для замены колеса потре-
буется выполнить следующие действия:
– высадите пассажиров;
– установите автомобиль на ровной площадке и затормозите
его стояночным тормозом и включением первой передачи,
в вариантном исполнении для автомобилей с АКП переме-
стите рычаг переключения передач в положение Р (стоянка);
– достаньте запасное колесо и инструмент;
– снимите колпак колеса (в вариантном исполнении);
– ослабьте на один оборот специальным ключом 2 болты
крепления заменяемого колеса;
– установите на площадке домкрат 1 так, чтобы верхняя опора
5 домкрата находилась точно под упором автомобиля (около
специальной подштамповки ближе к заменяемому колесу),
предварительно вращением привода храпового механизма 3
по часовой стрелке, подняв верхнюю опору 5 на близкую к тре-
буемой высоту. Подъем производится при зафиксированной
от проворота верхней опоре 5. При необходимости достиже-
