101
Открывание блока предохранителей в моторном отсеке
– Откройте капот моторного отсека →Стр. 106.
– Нажмите кнопку блокировки в направлении стрелки, чтобы
разблокировать крышку блока предохранителей. → Рисунок
104 ①.
– Снимите крышку вверх по стрелке ②.
– После установки поместите крышку на блок
предохранителей и надавите на нее, пока не услышите звук
зажима с обеих сторон крышки.
Подсказка
● Будьте осторожны при снятии и установке крышки блока
предохранителей, чтобы не повредить автомобиль.
● Блок предохранителей должен содержаться в чистоте и
защищаться от влаги и грязи при открывании. Грязь и
влага могут повредить электрическую систему.
В этой главе не содержится подробного описания
автомобильного предохранителя, поэтому
предохранитель должен быть заменен нашим
авторизованным дилером.
Замена перегоревшего предохранителя
Примечание и на стр. 100 в начале этого раздела.

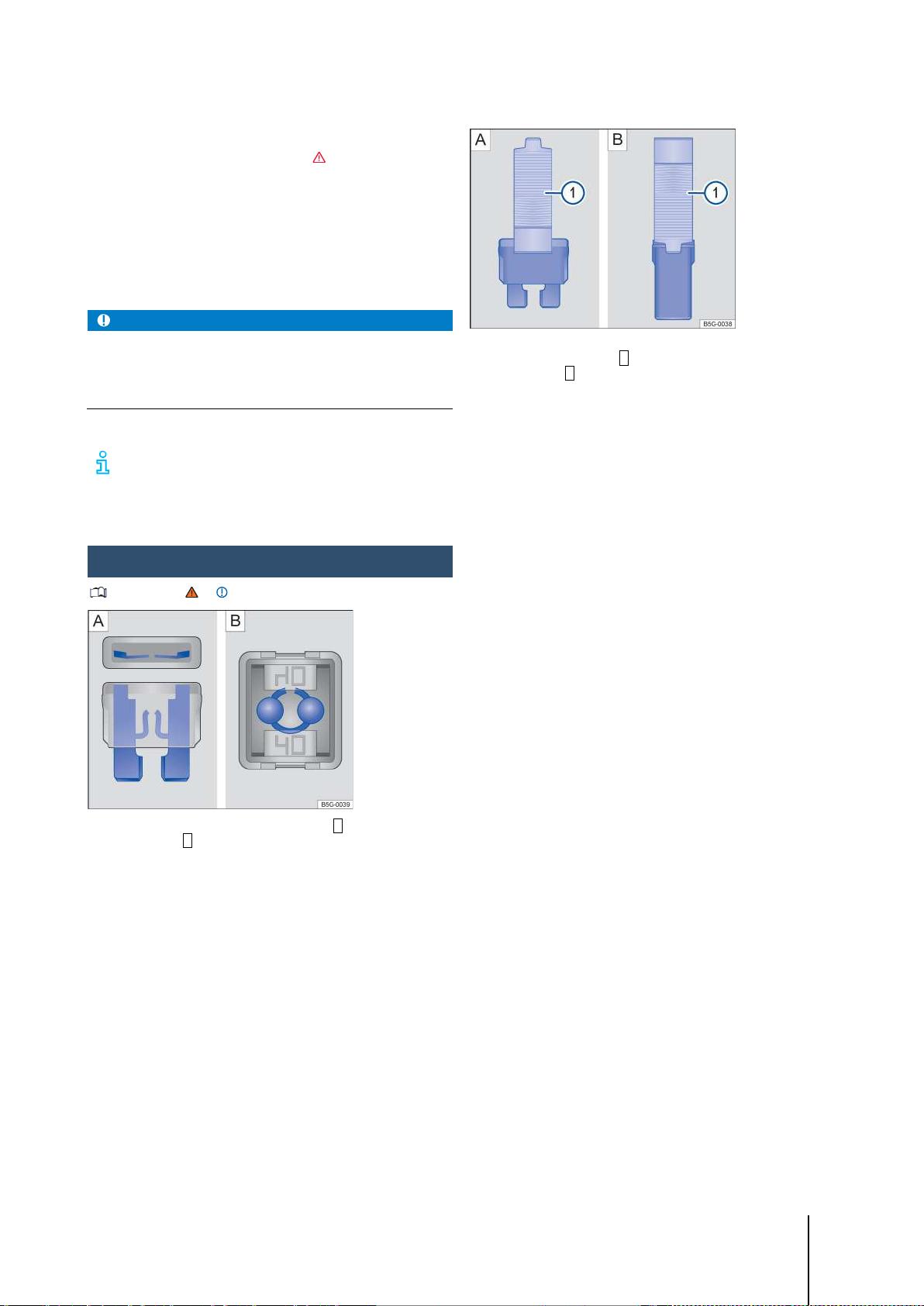

Рисунок 105. Сгоревший предохранитель:A: Плоский плавкий
предохранитель, B: Блок предохранителей
Рисунок 106. Вытащите или вставьте предохранитель с
пластиковым хомутом: A: Стандартный плоский плавкий
предохранитель, B: Малый плоский плавкий предохранитель
Тип предохранителя
– Стандартный плоский плавкий предохранитель (ATO®)
– Малый плоский плавкий предохранитель (MINI®)
– Блок предохранителей (JCASE®)
Цветовая маркировка предохранителя
Предохранитель (ATO / MINI / MAXI)
Цвет Сила тока
Черный 1A
Сиреневый 3А
Оранжевый 5А
Коричневый 7,5А
Красный 10А
Синий 15А
Желтый 20А
Белый или натуральный 25А
Зеленый 30А
Светло-зеленый 40А
Предохранитель (JCASE)
Синий 20А
Розовый 30А
Зеленый 40А
Красный 50А
Желтый 60А
Подготовка
– Выключите зажигание, свет и все электроприборы.
– Откройте соответствующий блок предохранителей →Стр.
100.
