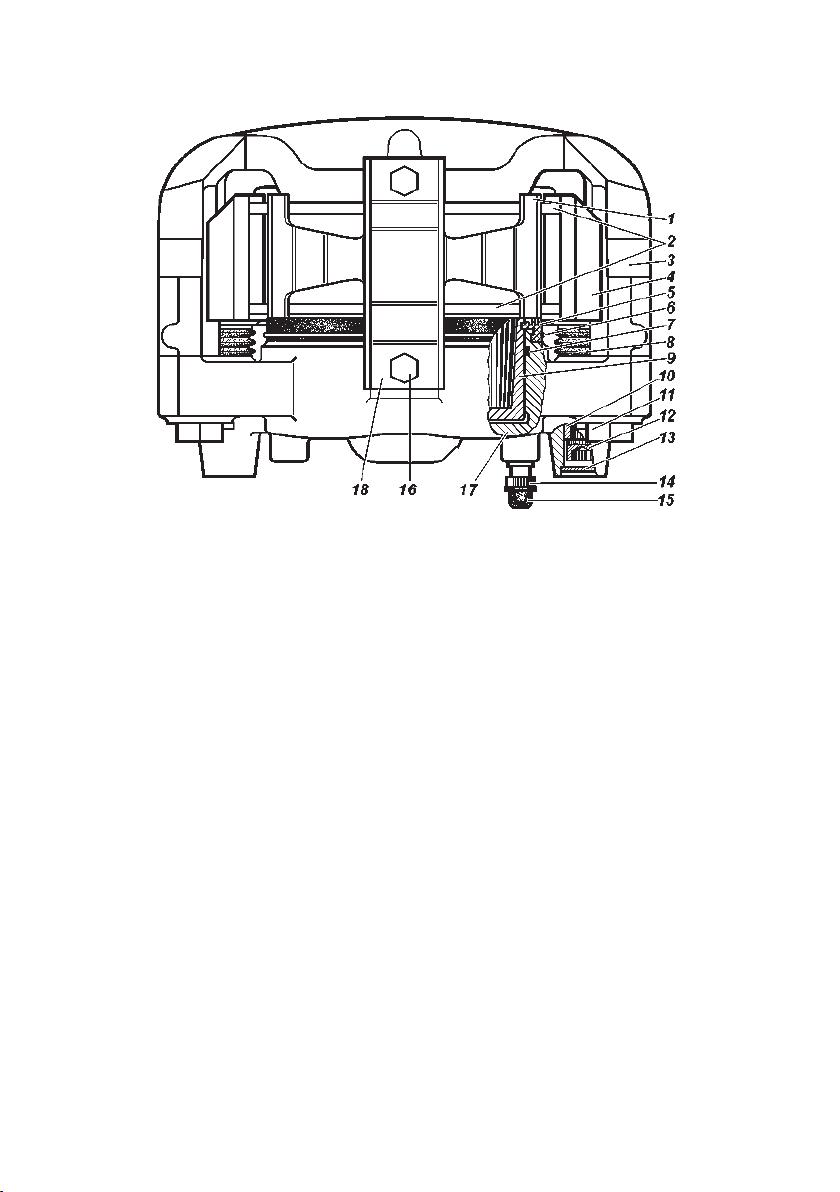

Рис. 9.33. Передние дисковые тормоза:
1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок; 6 -стопорное
кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол; 9 -поршень; 10 -втулка; 11
-болт; 12 -винт; 13 -заглушка; 14 -перепускной клапан; 15 -колпачок; 16 -болты
крепления держателя пружины; 17 -блок цилиндров; 18 -держатель пружины
скобы 3 снимите крышку бачка главного цилиндра и не допускайте
переливания из него жидкости при перемещении скобы.
ВНИМАНИЕ! Запрещается для утапливания поршней
использовать монтажную лопатку, так как это приведет к
деформации направляющих втулок 10, выходу из строя скобы 3 и
разрыву чехла 8.
Замените изношенные тормозные колодки на новые. Замену
колодок производите комплектно с обеих сторон передней оси. Для
подведения колодок к диску нажмите 2-3 раза на педаль тормоза.
Установите пружину 1, держатель пружины 18 и заверните
болты 16.
ВНИМАНИЕ! Так как держатель пружины 18 имеет
несимметричную форму, следите за его правильной установкой.
Правильно установленный держатель обеспечивает прижим
пружиной 1 обеих колодок.
При дальнейшей эксплуатации необходимый зазор между
колодками и тормозным диском поддерживается автоматически.
