09
9-61

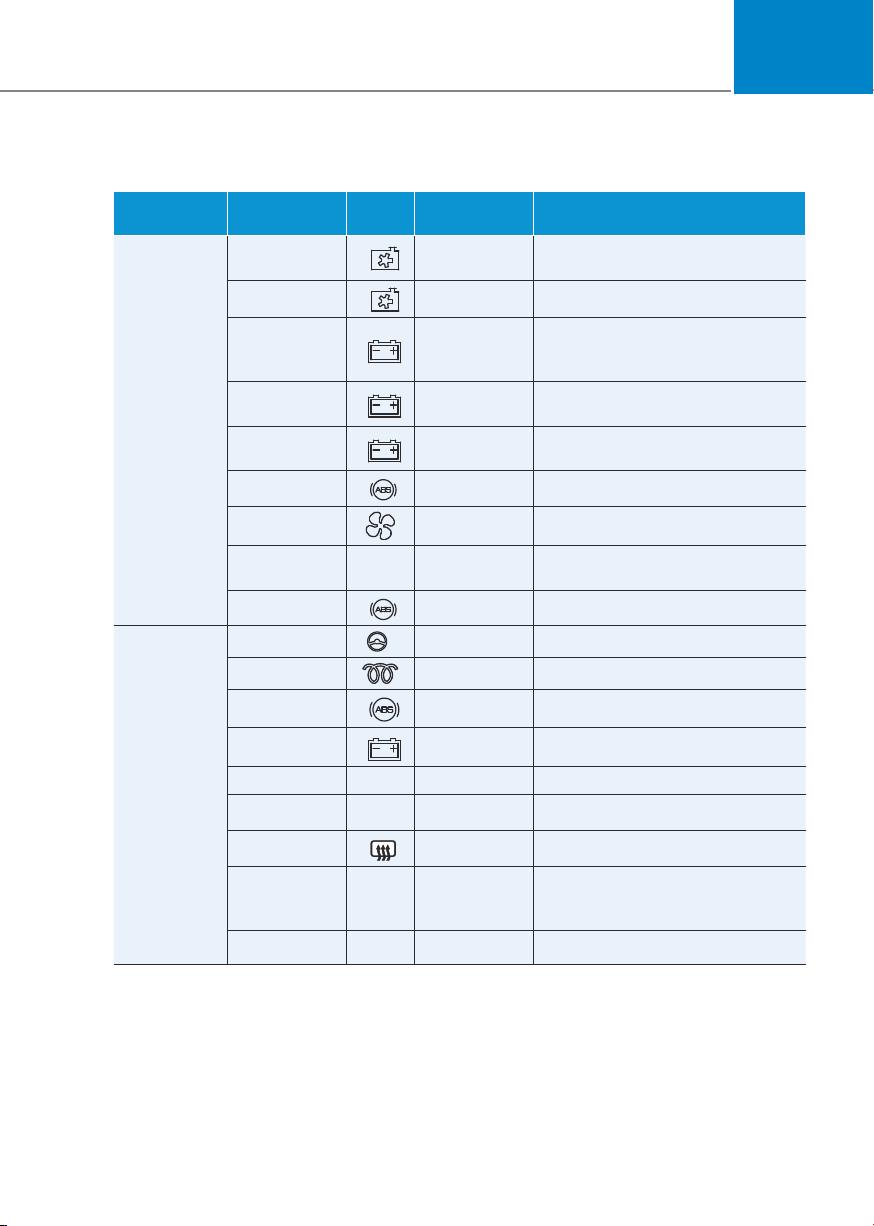

Панель плавких предохранителей в моторном отсеке (соединительная панель моторного отсека)
Тип
Наименование
предохранителя Символ Номинал
предохранителя Защищенная цепь
MULTI FUSE 1
(10P)
C/FAN 1
1
80 A [D4HE] Контроллер вентилятора
охлаждения
C/FAN 2
2
60 A Контроллер вентилятора охлаждения
B+4
4
50 А
Соединительная панель ICU
(предохранители: F16, F17, F27, F36,
F46)
B+2
2
50 А Соединительная панель ICU (IPS 8
SPOC+, IPS 11, IPS 13, IPS 14, IPS 15)
B+3
3
50 А Соединительная панель ICU (F20, F29,
F39, F48, F49)
ABS 1
1
40 А Модуль управления системой ESC
BLOWER 40 А РЕЛЕ 9 (реле вентилятора)
IG2
IG2
40 А RLY. 7 (пусковое реле), блок печатной
платы (реле PDM [IG2])
ABS 2
2
30 A Модуль управления системой ESC
MULTI FUSE 2
(10P)
MDPS
1
100 A Блок MDPS
GLOW 80 A GCU (блок управления разогревом)
ABS 3
3
60 A Модуль управления системой ESC
B+6
6
60 A Блок печатной платы (B+)
DCT
DCT
60 A TCM
DCU 1
DCU
1
50 А Блок печатной платы (реле DCU)
RR HTD
1
40 А RLY. 1 (реле заднего подогревателя)
INVERTER
INVERTER
40 А
Модуль инвертора для
преобразования постоянного тока в
переменный
E-SHIFTER 1
E-SHIFTER
1
40 А SCU
